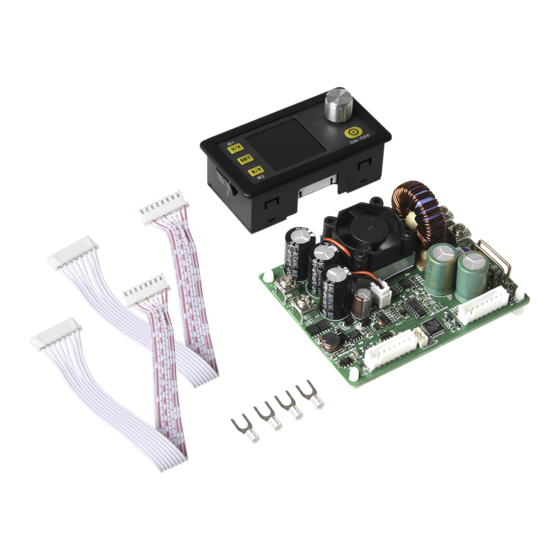

- Seite 1 DPS5015 Programmierbares Netzteil...
-
Seite 2: Inhaltsverzeichnis
DPS5015 INHALTSVERZEICHNIS Einführung Allgemeine Informationen Technische Details Anschlussdetails Panel und Anzeige Verwendung des Gerätes Ausgangsspannung und Strombegrenzung Einstellung der Daten– und Schutzwerte Konfiguration der Datengruppen Datengruppen-Schnellauswahl Aktivierung und Deaktivierung des Ausgangs Tastatursperre Sonstige Informationen Support Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 3: Einführung
Voreinstellungen und Ausgangsleistungen dargestellt werden. Dynamische Benachrichtigungssymbole erleichtern zudem die Übersichtlichkeit. Das zusätzliche Einstellungsmenü bietet die maximale Kontrolle über Überstrom-, Überspannungswerte, sowie über weitere Parameter. Das DPS5015 bietet modernes Design und fortschrittliche Technik in einer kompakten Bauform und ist damit das ideale Netzteil. TECHNISCHE DETAILS... -
Seite 4: Anschlussdetails
Schließen Sie zunächst das Displaymodul mit den beiliegenden Kabeln an die entsprechende LCD- und Key -Schnittstelle an. Im nächsten Schritt können Sie nun die Ein- und Ausgänge über die Schraubklemmen an das Gerät anschließen. Positiver Eingang Negativer Eingang OUT+ Positiver Ausgang OUT- Negativer Ausgang Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 5: Panel Und Anzeige
Spannungseinstellung / Pfeil nach oben / M1 Datengruppe Dateneingabe / Daten aus einer Datengruppe extrahieren / Wert in ausgewählte Datengruppe speichern Grenzwerteinstellungen / Pfeil nach unten / M2 Datengruppe 1,44“ LCD-Display Drehschalter / Tastensperre Ausgang Aktivieren/Deaktivieren Veröffentlicht: 22.11.2018 Copyright by Joy-IT... - Seite 6 Drehschalter / Tastensperre Ausgangsstrom Limit Tastatur sperren/entsperren Normaler/Abnormaler Status Konstante Spannung/Konstanter Strom Datengruppennummer Ausgang aktiv/inaktiv Voreingestellte Ausgangsspannung Voreingestellte Ausgangsstrombegrenzung Voreingestellte Überspannungsgrenze Voreingestellte Überstromgrenze Voreingestellte Überlastgrenze Voreingestellte Bildschirmhelligkeit Voreingestellten Datengruppennummer Ist-Wert der Ausgangsspannung und des Ausgangsstroms Veröffentlicht: 22.11.2018 Copyright by Joy-IT...
-
Seite 7: Verwendung Des Gerätes
Sie die SET-Taste erneut, um das Menü zu verlassen. Beim Erreichen einer der Schutzwertgrenzen wird der Ausgang automatisch deaktiviert. Achtung! Dies sind die globalen Systemschutzgrenzen und sollten nicht mit voreingestellten Spannungen und Strömen verwechselt werden. Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 8: Konfiguration Der Datengruppen
Halten Sie die SET-Taste gedrückt, bis die Datengruppennummer auf der rechten Seite des Bildschirms angezeigt wird. Der Datenwert wird nun unter der angegebenen Datengruppennummer gespeichert. Durch erneutes Drücken der Set-Taste kehren Sie zu den Menüpunkten Datengruppe zurück. Um das Menü Datengruppe zu verlassen, drücken Sie erneut die Set-Taste. Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 9: Datengruppen-Schnellauswahl
Datengruppennummer auf der rechten Seite des Bildschirms angezeigt wird. Der Datenwert ist nun gespeichert. Durch erneutes Drücken der Set-Taste kehren Sie zum vorherigen Menü zurück. Um das Menü zu verlassen, drücken Sie erneut die Set-Taste. Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 10: Aktivierung Und Deaktivierung Des Ausgangs
Änderungen zu vermeiden. Sie können jederzeit einfach den Drehregler länger als 3 Sekunden gedrückt halten, um alle Tasten zu sperren oder zu entsperren. Der Status der Tastensperre wird über das Schloss- Symbol auf der rechten Seite des Bildschirms angezeigt. Veröffentlicht: 22.11.2018 Copyright by Joy-IT... -
Seite 11: Sonstige Informationen
Möglichkeit Rückgabe in Ihrer Nähe: Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete... -
Seite 12: Support
Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 98469 – 66 (9:30 - 17:00 Uhr) Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net Veröffentlicht: 22.11.2018 Copyright by Joy-IT...
