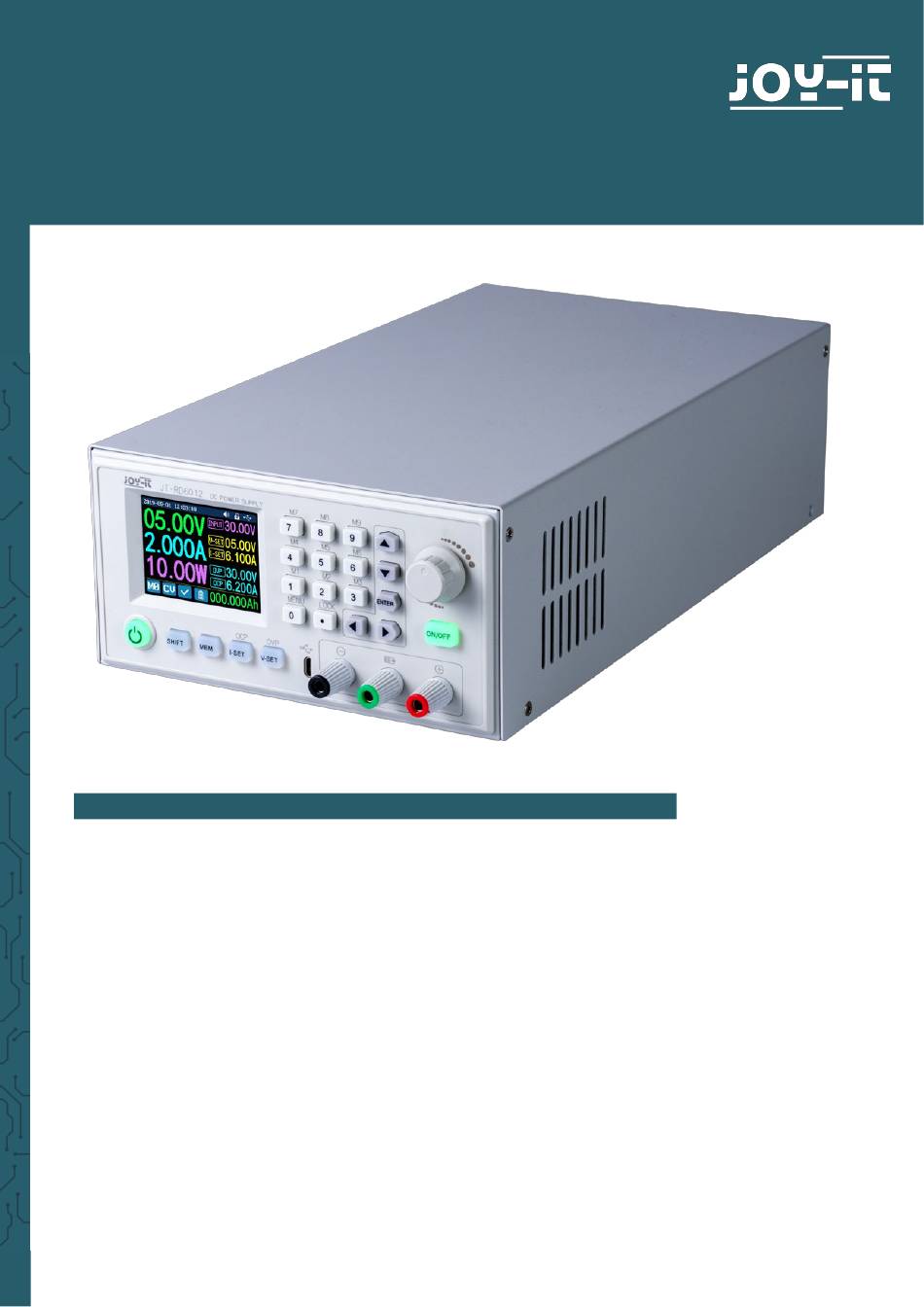

LABORNETZTEIL
JT-RD6012-C
1. ALLGEMEINE INFORMATIONEN
Lieber Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Fol-
genden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten
ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren
Das RD6012-C ist ein Labornetzteil, welches in verschiedenen Betriebsar-
ten (z.B. Konstantstrom– oder Konstantspannungsbetrieb, etc.) genutzt
werden kann. Durch ein Tastenfeld und einen Druck– und Drehencoder
gestaltet sich die Bedienung des Netzteils sehr komfortabel. Des Weite-
ren können Sie mithilfe des Tastenfeldes bequem bis zu neun Einstellun-
gen speichern und wieder laden. Das hochauflösende 2,4 Zoll Farbdisplay
stellt alle wichtigen Informationen übersichtlich dar. Die USB-
Schnittstelle und eine optionale Wifi-Schnittstelle ermöglichen das Gerät
über den PC oder mit einer App von mobilen Geräten aus zu betreiben.
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Werbung
Verwandte Anleitungen für Joy-it JT-RD6012-C
Inhaltszusammenfassung für Joy-it JT-RD6012-C
- Seite 1 LABORNETZTEIL JT-RD6012-C 1. ALLGEMEINE INFORMATIONEN Lieber Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Fol- genden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren Das RD6012-C ist ein Labornetzteil, welches in verschiedenen Betriebsar- ten (z.B.
-
Seite 2: Technische Spezifikationen
Zulässige Arbeitstemperatur - 10° - 40 ° C 3. BILDSCHIRMÜBERSICHT Tastensperrenstatus Kommunikationsschnittstelle Tastentöne Zeit Eingangsspannung aktuelle Ausgangsspannung Voreingest. Ausgangsspannung aktueller Ausgangsstrom Voreingest. Ausgangsstrom Überspannungsschutzgrenze aktuelle Ausgangsleistung Überstromschutzgrenze aktuelle Datengruppe elektrische Ladung Akku Betriebsart (Konstantspannung/-strom) Akkuladeanzeige Schutzstatusanzeige www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 3 Ein / Aus Taste positiver Kontakt Shift-Taste Ausgang Stromvers. + Ak- Schnellspeichertaste kuladung: Mikro-USB Buchse Einstellung negativer Kontakt Strom + Überstromschutz Einstellung Spannung + Überspannungsschutz 4.2 Rückseite Stromquellenschnittstelle externe Temperatursensorschnittstelle Eingangssicherung CR1220 Batteriefassung Ausgangssicherung Lüfterschnittstelle Kommunikationsmodulschnittstelle www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 4 4.3 Gehäuserückseite Hauptschalter Anschluss Temperatursensor Lüftungsöffnungen Netzanschluss (nicht abdecken) (230 V AC @ 50 Hz) www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 5: Das Einstellungsmenü
Überspannungsschutzgrenze einzustellen. Die Betriebsmethode ist ähnlich wie die Einstellung des Ausgangsstroms. M0 ist die Standarddatengruppe, wenn das JT- RD6012 eingeschaltet wird. Ändern und speichern Sie die Einstellungen für M0 manu- ell und die Einstellungen werden bei jedem Start geladen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 6 Einstellung wird sofort nach der Änderung gespeichert. Bitte stellen Sie keine falsche Zeit ein, da dies dazu führen kann, dass das Datum nicht automatisch akkumuliert wird. Drücken Sie den Encoder, um zurückzukehren, und der eingestellte Wert wird automatisch gespeichert. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 7 Sie können 'SHIFT' + 'MENU' drücken, um das Systemeinstellungsmenü aufzurufen, und dann dreimal die rechte Taste drücken, um das Systeminformationsmenü wie oben gezeigt aufzurufen. Hier können Sie die SN-Nummer, die Firmware-Version und die Systemtemperatur anzeigen lassen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 8 Laden Sie sich die PC Software hier herunter. Klicken Sie auf WiFi, geben Sie unter Ihrer angezeigten IP-Adresse den Namen und das Passwort Ihres WLAN-Netzes ein, drücken Sie auf WiFi- Verteilung und starten Sie Ihr Netzteil neu. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 9 Ihr Netzteil erhält nun die notwendigen Informationen, um sich mit Ihrem Computer zu verbinden. Dies kann ein paar Sekunden dauern. Anschließend können Sie mit einem Klick auf Verbinden unten links in der Ecke Ihr Netzteil mit der PC-Software verbinden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 10 Datengruppen Infos Grafische Darstellung Batterieladung aufrufen Ausgang Ein/Aus Verbinden / Verbindung trennen Maximaler Hintergrund- Eingestellter Ausgangsstrom helligkeit Ausgangsstrom Eingestellte Maximale Ausgangsspannung Ausgangsspannung Datengruppenauswahl Datengruppen von Datengruppen auf Intervalle Einstellen Netzteil lesen Netzteil schreiben www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
-
Seite 11: Android App
Das Netzteil wird automatisch das stärkste WLAN–NETZ verwenden. Sie müssen das Netzteil nun neustarten. Installieren Sie nun die App RdPower von Ruideng Technology aus dem Play Store. Sie müssen der App die Berechtigungen die Sie verlangt geben, damit diese funktioniert. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn... - Seite 12 Öffnen Sie die App und drücken Sie die Taste oben links in der Ecke um ins Menü zu gelangen. Hier sehen Sie nun Ihre IP-Adresse, diese werden Sie später noch benötigen. Gehen Sie nun auf Vertriebsnetz und starten außerdem das Netzteil neu. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 13 Sollte Ihnen eine Falsche IP-Adresse an Ihrem Netzteil angezeigt werden, navigieren Sie mit den Pfeiltasten zu Reset und bestätigen Sie mit ENTER. Die IP wird nun neu ermittelt. Nun müssen Sie das Passwort Ihres WLAN-Netztes eingeben und auf BESTÄTIGEN klicken. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 14 Beachten Sie jedoch, dass sich das Netzteil nun nicht mehr von Hand ein- stellen lässt, solange Ihr Smartphone verbunden ist. Grafische Darstellung Aktuelle Ausgangsleistung Aktueller Ausgangsstrom Aktuelle Eingangsspannung Aktuelle Ausgangsspannung Drehregler Eingestellte Ausgangsspannung Links Eingestellter Ausgangsstrom Ausgang Ein/Aus Rechts Systemtemperatur Hintergrundbeleuchtung Datengruppenauswahl www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 15 Regler mehrmals um zurück zu gelangen. Sie müssen das Netzteil nun neustarten. Installieren Sie nun die App RdPower von Ruideng Technology aus dem App Store. Sie müssen der App die Berechtigungen die Sie verlangt geben, damit diese funktioniert. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 16 Sie auf Verteilung um eine Verbindung aufzubauen. Sollte Ihnen eine falsche IP-Adresse an Ihrem Netzteil angezeigt werden, navigieren Sie mit den Pfeiltasten zu RESET und bestätigen Sie mit ENTER. Die IP wird nun neu ermittelt. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 17 Beachten Sie jedoch, dass sich das Netzteil nun nicht mehr von Hand ein- stellen lässt, solange Ihr Smartphone verbunden ist. Verbinden mit dem Gerät Grafische Darstellung Aktueller Ausgangsstrom Aktuelle Ausgangsleistung Aktuelle Ausgangsspannung Eingestellte Eingestellter Ausgangsstrom Ausgangsspannung Ausgang Ein/Aus Hintergrundbeleuchtung Datengruppenauswahl Systemtemperatur Aktuelle Eingangsspannung www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 18 Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
