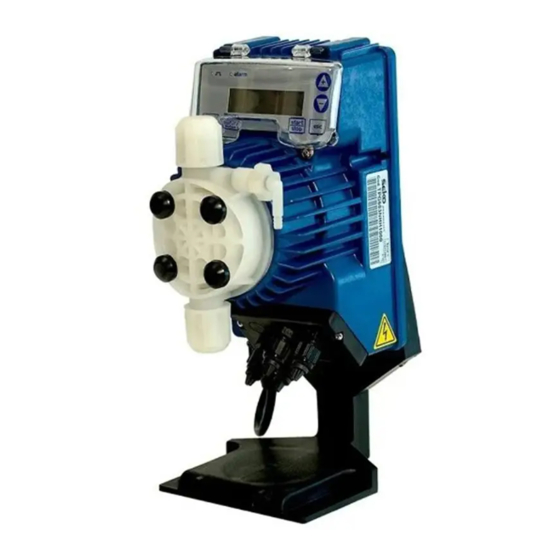

seko TEKNAEVO TPG Handbuch
Vorschau ausblenden
Andere Handbücher für TEKNAEVO TPG:
Verwandte Anleitungen für seko TEKNAEVO TPG
Inhaltszusammenfassung für seko TEKNAEVO TPG
- Seite 1 TEKNAEVO TPG INSTRUCTIONS MANUAL HANDBUCH MANUAL DE INSTALACION MANUEL D’INSTALLATION MANUALE D’INSTALLAZIONE MANUAL DE INSTALAÇÃO KULLANIM KLAVUZU EM00136061 rev.2.0...
- Seite 12 Steuertafel – TEKNA TPG Zugriff auf das Programmiermenü Während des Pumpenbetriebs: Durch Drücken werden die programmierten Werte zyklisch auf dem Display angezeigt; bei gleichzeitigem Drücken der Tasten wird ein Wert, je nach ausgewähltem Betriebsmodus, erhöht bzw. verringert. Während der Programmierung übernimmt diese Taste die Funktion “Enter”, d.h.
-
Seite 13: Hauptmenü
Programmiermenü Tekna TPG Durch über drei Sekunden langes Drücken der Taste erhalten Sie Zugriff auf die Programmierung. Über die Tasten können Sie die Menüpunkte durchblättern. Über die Taste erhalten Sie Zugriff auf die Veränderungen. Werkseitig ist die Pumpe auf den Konstant-Modus programmiert. Die Pumpe kehrt nach 1 Minute Inaktivität automatisch zum Betriebs-Modus zurück. - Seite 14 Sprachauswahl Programmierung Funktionsweise PROG Konfiguration Ermöglicht die Sprachauswahl. Werkseitig ist die Sprache Konfiguration Pump Funktion Englisch eingestellt. Durch Drücken von erhalten Sie Zugriff auf die Max Durchfluss P100% Veränderung. Stellen Sie dann über die Tasten Al. Relais N.Offen den Wert ein. Über bestätigen Sie und werden zum Hauptmenü...
-
Seite 15: Funktionsweise
Anzeige während der Einstellung (Taste Anzeige während des Betriebs MODE) Betriebs-Modus Eingehender Zustand des Programmierter Wert Zeigt der Reihe nach die Betriebs-Modus mA-Wert Durchflusssensors Wert des programmierten Werte Low und High an Intervalls (Default: 4-20) 4-20 Wert der laufenden Niedrig Stop... - Seite 16 Anzeige während der Einstellung (Taste Anzeige während des Betriebs MODE) Zeigt den programmierten Zustand des Zustand der Timeout an Durchfluss- Memory- Betriebs-Modus sensors Funktion Programmierter 1:n = n-Wert Impulsmultiplikation Zeitabschalt Wert der laufenden Stop Dosierung Alarme und Zustände Zeigt ...
- Seite 17 Anzeige während des Betriebs Anzeige während der Einstellung (Taste MODE) Zustand des Zustand der Betriebs-Modus Durchfluss- Memory- Zeigt der Reihe nach an: Betriebs-Modus sensors Funktion Programmierter Dosiermenge, Dosierzeit und Batch Wert Pumpenfrequenz Menge in ml Batch 7.0ml Stop Q.ty 7.0ml...
- Seite 18 Absatz 8 – Getaktete Dosierung Programmierung Funktionsweise Die Pumpe dosiert eine in ml programmierbare Menge. Demzufolge PROG kann eine Startverzögerung der Pumpe (Retard) und der Zeitabstand Konfiguration zwischen zwei aufeinander folgenden Eingriffen (Range) eingestellt werden, wie es im nachfolgenden Schema dargestellt ist: Konfiguration Pump Funktion Menge...
- Seite 19 Absatz 10 – Einstellung Alarmrelais Programmierung Funktionsweise PROG Wenn keine Alarmsituation vorliegt, kann es auf geöffnet (werkseitige Einstellung) oder geschlossen gestellt werden. Pump Functions Durch Drücken von erhalten Sie Zugriff auf die Max flow rate Veränderung. Stellen Sie dann über die Tasten P100% den Wert ein.
- Seite 20 Absatz 13 – Passwort Programmierung Funktionsweise Durch Eingabe des Passworts erhalten Sie Zugriff auf die PROG Programmierung und können sich alle eingegebenen Werte Konfiguration ansehen. Jedes Mal wenn Sie versuchen, diese Werte zu verändern, erscheint ein eigener Passwortdialog. Die blinkende Linie zeigt die veränderbare Nummer an. Wählen Sie über die Taste die Nummer aus (zwischen Passwort...
