- Seite 1 Handbuch Programmierung teknaEVO – APG...
- Seite 2 Handbuch Programmierung teknaEVO – APG Seite 2...
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort ............................4 Erklärung der Steuertafel ........................ 5 Erste Schritte ........................... 6 Anbringen des Standfußes ...................... 6 Erster Start der Elektronik ....................... 7 Programmierung ..........................7 1:1 Divisions-Modus ........................ 7 4:1 Divisions-Modus ........................ 8 10:1 Divisions-Modus ......................8 1:n Multiplikations-Modus ...................... 8 4-20 mA-Modus ........................ -
Seite 4: Vorwort

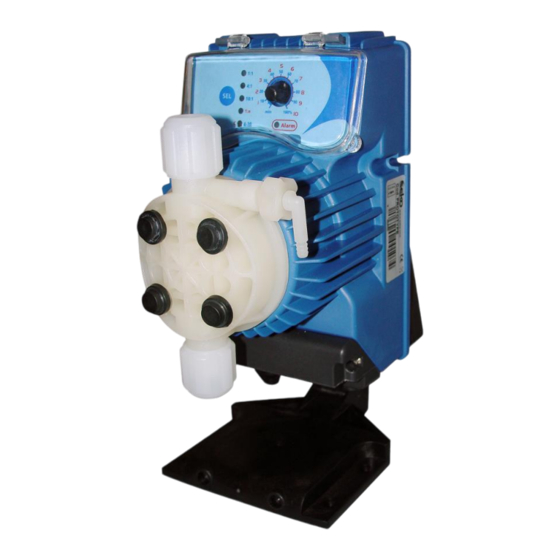

1 Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, dieses Handbuch soll Ihnen den Einstieg in die Programmierung der teknaEVO – APG erleichtern. Sie erhalten einen Überblick über alle Einstellungen, die Sie an diesem Pumpenmodell vornehmen können. Im ersten Schritt werden Ihnen kurz die wichtigsten Steuerelemente vorges- tellt. -
Seite 5: Erklärung Der Steuertafel
2 Erklärung der Steuertafel Funktionsauswahltaste LED Dosierung im Divisions-Modus (max. 1 Impuls : 1 Hub) LED Dosierung im Divisions-Modus (max. 4 Impulse : 1 Hub) LED Dosierung im Divisions-Modus (max. 10 Impulse : 1 Hub) LED Dosierung im Multiplikations-Modus (max. 1 Impuls : n Hübe) Zweifarbige LED für proportionale (4-20mA) oder konstante Dosierung Potentiometer zur prozentualen Einstellung (%) der Förderleistung und zur Impulseinstel- lung im Divisions –... -
Seite 6: Erste Schritte
Erste Schritte Dieser Abschnitt gibt Ihnen einen Überblick über den generellen Umgang mit der Pumpe und erleichtert Ihnen das Einstellen. Die hier beschriebenen „ersten Schritte“ müssen Sie nicht unbedingt durchfüh- ren. Es ist jedoch empfehlenswert, um einen ersten Eindruck von der Funkti- onsweise der teknaEVO –... -
Seite 7: Erster Start Der Elektronik
Erster Start der Elektronik Um die teknaEVO – APG zum ersten Mal in Betrieb zu nehmen, stecken Sie einfach den Netzstecker ein. Die Pumpe ist betriebsbereit. Bevor Sie jedoch die Pumpe starten, sollten Sie das Entlüftungsventil lockern, indem Sie ihn einfach zwei bis drei Mal gegen den Uhrzeigersinn drehen. -
Seite 8: 4:1 Divisions-Modus
4:1 Divisions-Modus sooft drücken, bis zu leuchten beginnt. Die Pumpe führt, nachdem sie vier externe Impulse empfangen hat (von Was- seruhr mit Impulsgeber) und das Potentiometer auf 100% der Einstellung steht, einen Hub aus. Über das Potentiometer kann der prozentuale Anteil der maxi- malen Dosierung verringert werden. -
Seite 9: Ma-Modus
4-20 mA-Modus sooft drücken, bis zu leuchten beginnt (GRÜN). Die Pumpe dosiert proportional zu einem Signal zwischen 4 und 20 mA. Bei einem Wert von 4 mA wird die Pumpe gestoppt, bei 20 mA dosiert die Pumpe mit einem über das Potentiometer ausgewählten prozentualen Anteil. Konstanter-Modus C sooft drücken, bis zu leuchten beginnt (ROT). -
Seite 10: Dip-Switch Verwaltung
5 DIP-Switch Verwaltung Dip-Switch 1) aktiviert/deaktiviert die Tastaturblockierung: ON-Position: Tastaturblockierung aktiviert; ändert nicht den Betriebsmo- dus der Pumpe. Wird gedrückt gehalten, geht die Pumpe in Pause. Wird sie wieder losgelassen, dosiert die Pumpe weiter. OFF-Position (Default): ändert den Betriebsmodus. Dip-Switch 2) aktiviert/deaktiviert die Pumpenblockierung bei einem Alarm: ON-Position: Bei Füllstands- oder Durchflussalarm leuchtet die rote Led konti- nuierlich, Pumpe dosiert jedoch weiter OFF-Position(Default): Bei Füllstands- oder Durchflussalarm leuchtet rote LED... - Seite 11 Dip-Switch 4) aktiviert/deaktiviert den Pacing-Modus: ON-Position: Pacing-Funktion ist aktiviert, d.h. die Pumpe führt bei jedem externen Signal (Wasseruhr mit Impulsgeber) einen Hub aus, die Einstellung des Potentiometers wird ausgeschlossen OFF-Position: Die Pumpe dosiert, wie sie programmiert wurde, und entspre- chend der Einstellung des Potentiometers. Modus nur in den Betriebsmodalitä- ten 1:1, 4:1, 10:1 und 1:n verfügbar.
-
Seite 12: Anschlüsse Elektrik
Anschlüsse Elektrik Relaisausgang (Alarm) Wahlweise Öffner (NC) oder Schliesser (NO) 3 Negativ ( - ) 4-20 mA Ein- gangs-Signal 4 Positiv ( Eingang Wider- stand: 200 ohm 6 Potentialfreier Eingang (Impuls – Wasserzähler) Dip - Schalter Eingang Füllstandkontrolle Handbuch Programmierung teknaEVO – APG Seite 12... -
Seite 13: Alarmmeldungen
Alarmmeldungen Anzeige Ursache Unterbrechung Alarm Flüssigkeit zu Ende Flüssigkeit nachfüllen schaltet ein und leuchtet kontinuierlich Bei aktivem Durchflussalarm Taste SEL drücken schaltet ein und hat die Pumpe mindestens für 6 leuchtet kontinuierlich aufeinanderfolgende Pumpen- hübe kein Durchflusssignal erhalten. Memory-Alarm: Die Pumpe Taste SEL drücken schaltet ein und empfängt einen oder mehrere...
