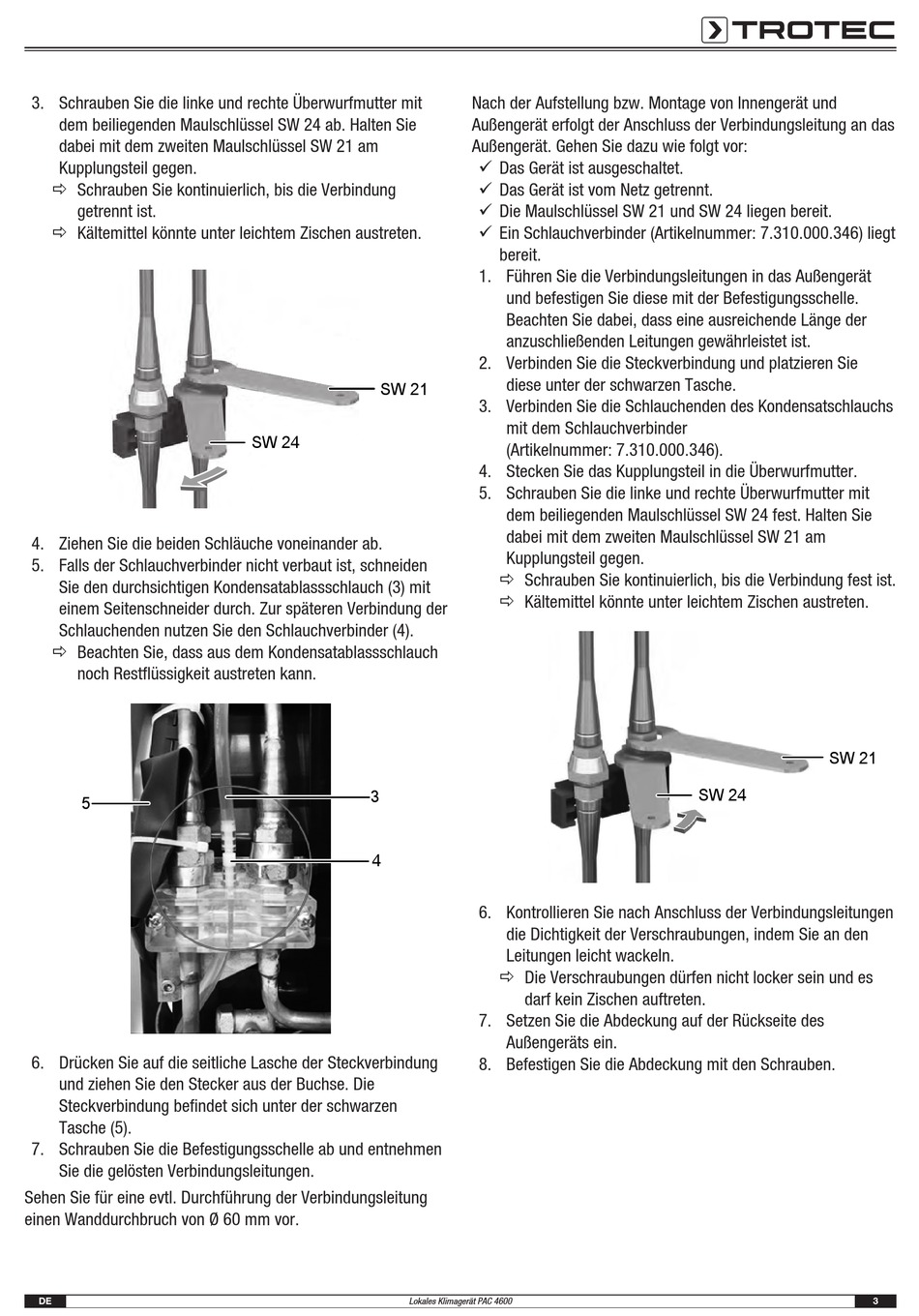

Trotec PAC 4600 Beiblatt Seite 3

3. Schrauben Sie die linke und rechte Überwurfmutter mit
dem beiliegenden Maulschlüssel SW 24 ab. Halten Sie
dabei mit dem zweiten Maulschlüssel SW 21 am
Kupplungsteil gegen.
ð Schrauben Sie kontinuierlich, bis die Verbindung
getrennt ist.
ð Kältemittel könnte unter leichtem Zischen austreten.
4. Ziehen Sie die beiden Schläuche voneinander ab.
5. Falls der Schlauchverbinder nicht verbaut ist, schneiden
Sie den durchsichtigen Kondensatablassschlauch (3) mit
einem Seitenschneider durch. Zur späteren Verbindung der
Schlauchenden nutzen Sie den Schlauchverbinder (4).
ð Beachten Sie, dass aus dem Kondensatablassschlauch
noch Restflüssigkeit austreten kann.
5
6. Drücken Sie auf die seitliche Lasche der Steckverbindung
und ziehen Sie den Stecker aus der Buchse. Die
Steckverbindung befindet sich unter der schwarzen
Tasche (5).
7. Schrauben Sie die Befestigungsschelle ab und entnehmen
Sie die gelösten Verbindungsleitungen.
Sehen Sie für eine evtl. Durchführung der Verbindungsleitung
einen Wanddurchbruch von Ø 60 mm vor.
DE
SW 21
SW 24
3
4
Lokales Klimagerät PAC 4600
Nach der Aufstellung bzw. Montage von Innengerät und
Außengerät erfolgt der Anschluss der Verbindungsleitung an das
Außengerät. Gehen Sie dazu wie folgt vor:
ü Das Gerät ist ausgeschaltet.
ü Das Gerät ist vom Netz getrennt.
ü Die Maulschlüssel SW 21 und SW 24 liegen bereit.
ü Ein Schlauchverbinder (Artikelnummer: 7.310.000.346) liegt
bereit.
1. Führen Sie die Verbindungsleitungen in das Außengerät
und befestigen Sie diese mit der Befestigungsschelle.
Beachten Sie dabei, dass eine ausreichende Länge der
anzuschließenden Leitungen gewährleistet ist.
2. Verbinden Sie die Steckverbindung und platzieren Sie
diese unter der schwarzen Tasche.
3. Verbinden Sie die Schlauchenden des Kondensatschlauchs
mit dem Schlauchverbinder
(Artikelnummer: 7.310.000.346).
4. Stecken Sie das Kupplungsteil in die Überwurfmutter.
5. Schrauben Sie die linke und rechte Überwurfmutter mit
dem beiliegenden Maulschlüssel SW 24 fest. Halten Sie
dabei mit dem zweiten Maulschlüssel SW 21 am
Kupplungsteil gegen.
ð Schrauben Sie kontinuierlich, bis die Verbindung fest ist.
ð Kältemittel könnte unter leichtem Zischen austreten.
6. Kontrollieren Sie nach Anschluss der Verbindungsleitungen
die Dichtigkeit der Verschraubungen, indem Sie an den
Leitungen leicht wackeln.
ð Die Verschraubungen dürfen nicht locker sein und es
darf kein Zischen auftreten.
7. Setzen Sie die Abdeckung auf der Rückseite des
Außengeräts ein.
8. Befestigen Sie die Abdeckung mit den Schrauben.
SW 21
SW 24
3
