• Fehlersuchanleitung
Wichtiger Hinweis: Bei Arbeiten am Antrieb ist unbedingt vorher der Netzstecker zu ziehen!
Störung
Tor schließt / öffnet nicht vollständig.
Tor drückt in die Endlagen.
Nach dem Schließen öffnet das Tor
wieder einen Spalt breit.
Tor reagiert nicht auf Impulsgabe des
Handsenders - jedoch auf Betätigung
durch Drucktaster oder andere Impuls-
geber.
Tor reagiert weder auf Impulsgabe des
Handsenders noch auf andere Impuls-
geber.
Zu geringe Reichweite des
Handsenders.

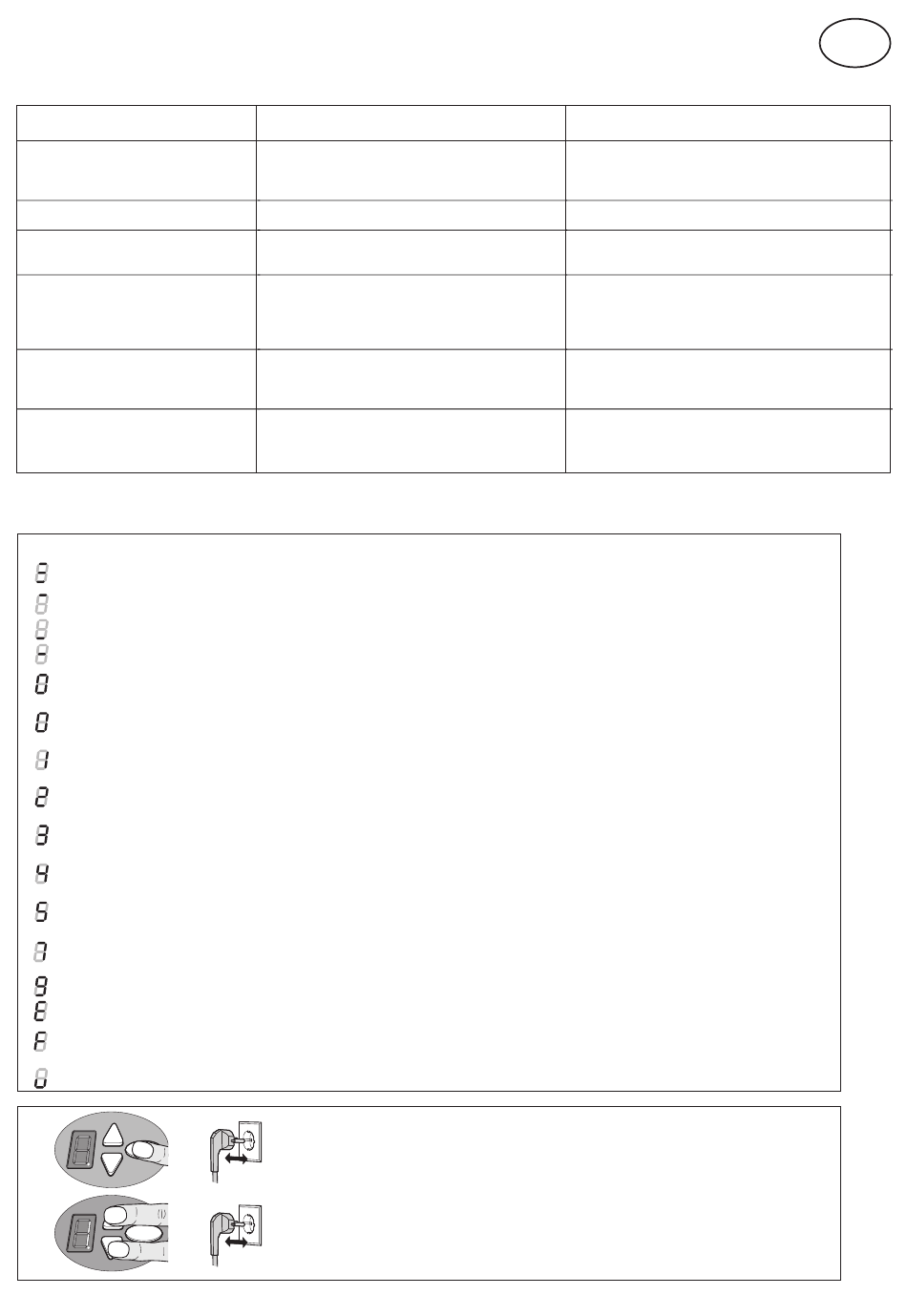

• Diagnoseanzeige
Während des Betriebes dient die Anzeige zur Diagnose bei eventuellen Störungen.
Ziffer
Zustand
_______________________________________________________________________________________________________________________
Antrieb startet und Ziffer 0 erlischt.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Obere Endposition Auf erreicht.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Untere Endposition Zu erreicht.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Torendposition wurde nicht erreicht.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Ziffer 0 bleibt während der nächsten Öffnungs- und
Schießfahrt angezeigt und erlischt danach.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Ziffer 0 bleibt weiterhin angezeigt.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Tor fährt weder auf noch zu.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Tor fährt nicht mehr zu.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Toreinstellung und Lernfahrten wurden nicht
korrekt abgeschlossen.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Dauerimpuls am Starteingang.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Fehler bei der Einstellung des Antriebes aufgetreten.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Fehler bei der Lernfahrt aufgetreten.
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Tor fährt weder auf noch zu.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Motorstillstand
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Elektronische Bremse ist aktiviert.
Garagenlicht bleibt dabei eingeschaltet.
_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Urlaubsperre aktiviert, Tor öffnet nicht.
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
Mögliche Ursachen
Tormechanik hat sich verändert.
Schließ- / Öffnungskraft zu schwach eingestellt.
Endposition nicht richtig eingestellt.
Endpositionen nicht optimal eingestellt.
Tor blockiert kurz vor Zuposition.
Batterie im Handsender leer.
Antenne nicht vorhanden oder nicht ausgerichtet.
Kein Handsender programmiert.
Siehe Diagnoseanzeige.
Batterie im Handsender leer.
Antenne nicht vorhanden oder nicht ausgerichtet.
Bauseitige Abschirmung des Empfangssignals.
Diagnose / Abhilfe
Antrieb erhält einen Startimpuls am Eingang START oder durch einen
Sender. Normalbetrieb.
Antrieb führt eine Lernfahrt für die Kraftbegrenzung durch.
Achtung:
Kraftlernfahrt wurde nicht abgeschlossen. Wiederhohlen.
Zu viel Druck in den Torendlagen. Toreinstellung.
Anschluss STOP A ist unterbrochen.
Externe Sicherheitseinrichtung hat angesprochen (z. B. Schlupftür).
Anschluss STOP B ist unterbrochen.
Externe Sicherheitseinrichtung hat angesprochen (z. B. Lichtschranke).
In Menü 3 und 4 Toreinstellung neu durchführen und anschließend
Kraftlernfahrten abschließen.
Tor nimmt keinen Startimpuls mehr an
Externer Impulsgeber gibt Dauerimpuls (z. B. Taster klemmt).
Wegstrecke zu lang.
Einstellung Menüschritte 3 und 4 neu durchführen.
Positionen neu einlernen (Menüschritte 3 und 4)
Nicht so stark in die Endlagen fahren!
Fehler bei der Selbsttestung aufgetreten. Netzt unterbrechen.
Motor dreht nicht. Fachbetrieb hinzuziehen.
Antrieb wird aus der oberen Endlage gezogen.
Tor und Federn prüfen. Obere Endlage niedriger einstellen.
Schiebeschalter an der SafeControl / Signal 112 betätigt. Zurück stellen.
Funkcodes löschen
Ovale Taste drücken. Netzstecker einstecken und Taste dabei gedrückt halten.
Alle eingelernten Funkcodes der Handsender sind gelöscht.
Werkseinstellung wieder herstellen
Auf- und Zu-Taste gleichzeitig drücken. Netzstecker einstecken und Tasten dabei ca. 3 Sekunden
gedrückt halten.
Der Auslieferungszustand ist wieder hergestellt.
Abhilfe
Tor überprüfen lassen.
Krafteinstellung durchführen (Menüschritte 5 und 6).
Endpositionen neu einstellen (Menü 3 und 4).
Endpositionen neu einstellen (Menüschritte 3 und 4).
Hindernis entfernen oder Endposition ZU neu ein-
stellen (Menüschritt 4).
Batterie im Handsender erneuern.
Antenne einstecken / ausrichten.
Handsender programmieren (Menüschritt 1).
Siehe Diagnoseanzeige.
Batterie im Handsender erneuern.
Antenne einstecken / ausrichten.
Externe Antenne anschließen (Zubehör).
Diese Fahrten sind nicht kraftüberwacht!
D
Änderungen vorbehalten
