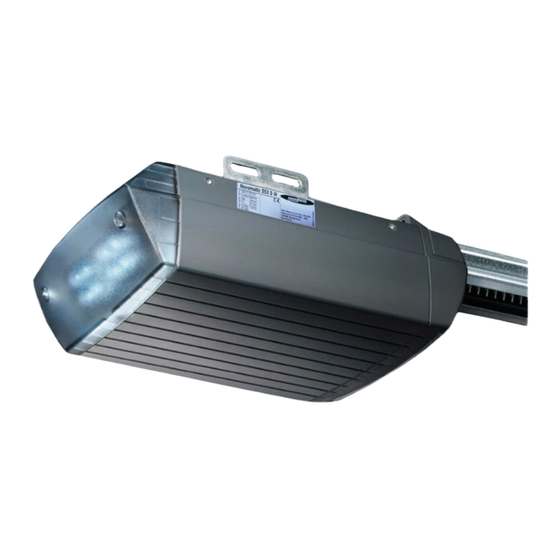

Novoferm Novomatic 803S Montageanleitung Und Bedienungsanleitung

Garagentor-
antrieb
Novomatic
553S / 803S
Inhaltsverzeichnis
• Allgemeine Informationen
- Sicherheit
- Symbolerklärung
- Arbeitssicherheit
- Gefahren, die vom Produkt ausgehen können
- Ersatzteile
- Veränderungen und Umbauten
am Produkt
- Demontage
- Entsorgung
- Typenschild
- Verpackung
- Technische Daten
• Montageanleitung
• Bedienungsanleitung
• Wartung/Überprüfung
• Fehlersuchanleitung
• Diagnoseanzeige
• Garantiebestimmungen
• Prüfbuch
- Prüfliste der Toranlage
- Prüfung der Toranlage
- Symbolerklärung
- Prüfungs- und Wartungsnachweise der
Toranlage
- Verpackung
Diese Montage-, Bedienungs- und Wartungsanleitung ist während der gesamten Nutzungsdauer aufzubewahren!
Novoferm Onlineshop unter www.TorDoc.de
• Allgemeine Informationen
• Sicherheit
Vor Beginn sämtlicher Arbeiten am Produkt die
Betriebsanleitung, insbesondere das Kapitel
Sicherheit und die jeweiligen Sicherheitshinweise,
vollständig lesen. Das Gelesene muss verstanden
worden sein. Es könnten von diesem Produkt
Gefahren ausgehen, wenn es nicht fachgerecht,
unsachgemäß oder nicht bestimmungsgemäß
verwendet wird. Bei Schäden, die aufgrund der
Nichtbeachtung dieser Anleitung entstehen, erlischt
die Herstellerhaftung.
• Symbolerklärung
WARNUNG: DROHENDE GEFAHR
Dieses Symbol kennzeichnet Hinweise, die
bei Nichtbeachtung zu schweren
Verletzungen führen können.
WARNUNG! GEFAHR DURCH ELEKTRI-
SCHEN STROM
Die ausführenden Arbeiten dürfen nur von
einer Elektrofachkraft ausgeführt werden.
Dieses Symbol kennzeichnet Hinweise,
die bei Nichtbeachtung zu Fehlfunktionen
und/oder Ausfall des Antriebes führen
Können.
0
Verweis auf Text und Bild
• Arbeitssicherheit
Durch Befolgen der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebs-
anleitung können Personen- und Sachschäden
während der Arbeit mit und an dem Produkt
vermieden werden.
Bei Nichteinhaltung der angegebenen Sicherheits-
hinweise und Anweisungen in dieser Betriebsan-
leitung sowie die für den Einsatzbereich geltenden
Unfallverhütungsvorschriften und allgemeinen
Sicherheitsbestimmungen sind jegliche Haftpflicht-
und Schadenersatzansprüche gegen den Her-
steller oder seinen Beauftragten ausgeschlossen.
• Gefahren,
die vom Produkt ausgehen können
Das Produkt wurde einer Gefährdungsanalyse
unterzogen. Die darauf aufbauende Konstruktion
und Ausführung des Produktes entspricht dem
heutigen Stand der Technik.
Das Produkt ist bei bestimmungsgemäßer
Verwendung betriebssicher. Dennoch bleibt ein
Restrisiko bestehen!
Das Produkt arbeitet mit hoher elektrischer
Spannung. Vor Beginn der Arbeiten an elektrischen
Anlagen ist folgendes zu beachten:
1. Freischalten
2. Gegen Wiedereinschalten sichern
3. Spannungsfreiheit feststellen
• Ersatzteile
Nur Original-Ersatzteile des Herstellers
verwenden. Falsche oder fehlerhafte
Ersatzteile können zu Beschädigungen,
Fehlfunktionen oder Totalausfall des Produktes
führen.
• Veränderungen und Umbauten am Produkt
Zur Vermeidung von Gefährdungen und zur
Sicherung der optimalen Leistung dürfen am Pro-
dukt weder Veränderungen noch An- und Umbau-
ten vorgenommen werden, die durch den Hersteller
nicht ausdrücklich genehmigt worden sind.
• Demontage
Die Demontage erfolgt in umgekehrter Reihenfolge
der Montageanleitung 13 - 1.

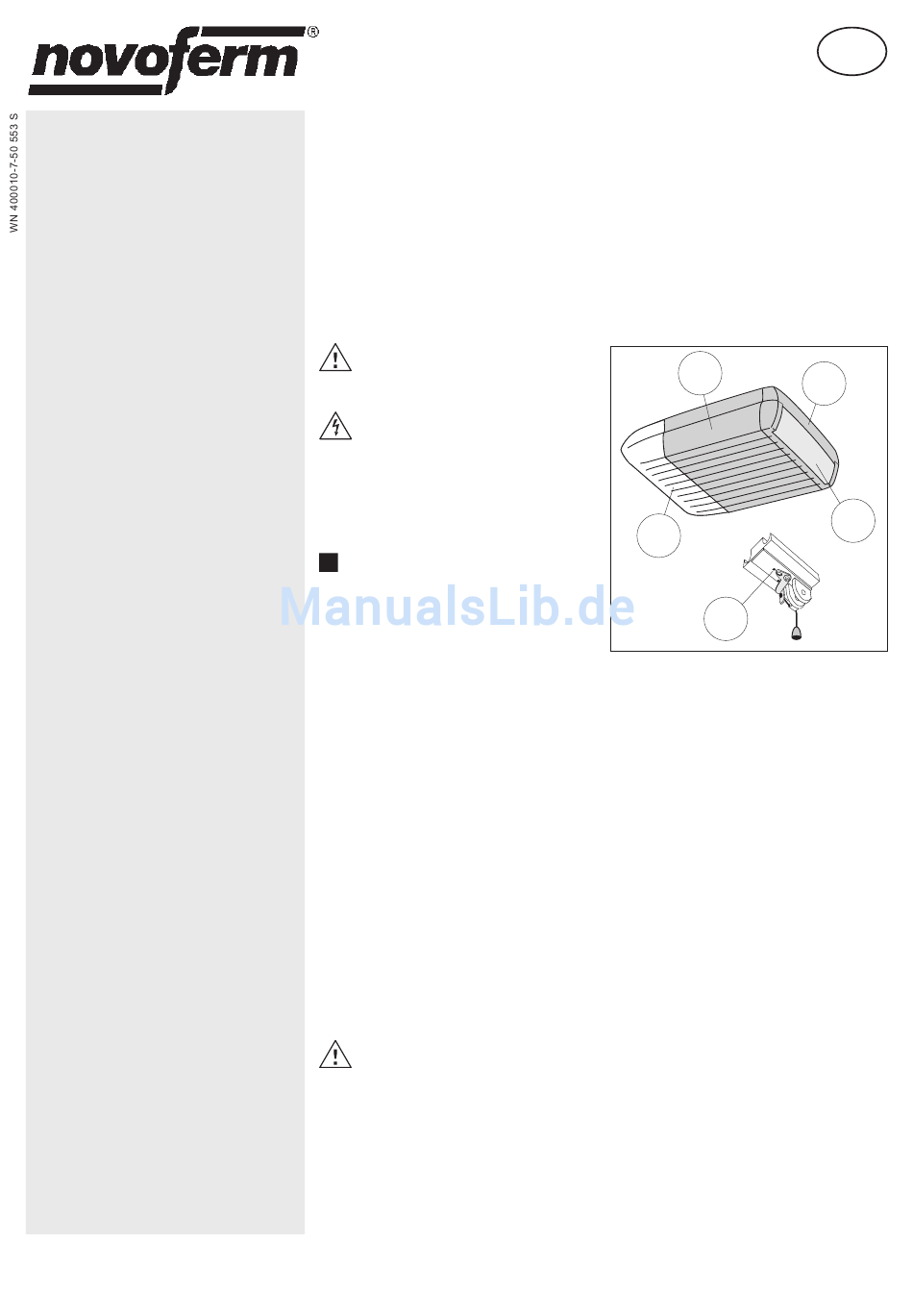

• Entsorgung
Es sind die entsprechenden Ländervorschriften zu
beachten.
Kunststoffteile entsprechend sortieren:
PS
PS
PA6
• Typenschild
Das Typenschild befindet sich seitlich am Motor-
kopf. Die angegebenen Anschlusswerte sind zu
beachten.
• Verpackung
Entsorgung der Verpackungsmaterialien stets
umweltgerecht und nach den geltenden örtlichen
Entsorgungsvorschriften vornehmen.
• Technische Daten
Typ: Novomatic 553S /
Zugkraft Fn: 210N /
Zugkraft Fmax: 700N /
Anschlusswerte: 230V / 50Hz
Leistungsaufnahme:
im Standby 4W /
max. Betrieb: 280W /
Kurzzeitbetrieb: 2 Min.
Beleuchtung: 230V / 40W E27
Externe Beleuchtung: max. 500W
Temperaturbereich: - 20°C - +60°C
Nur für trockene Räume
Hersteller: Novoferm tormatic GmbH
Oberste-Wilms-Str. 15a
D-44309 Dortmund
D
PS
PC
803S
300N
1000N
4W
400W
