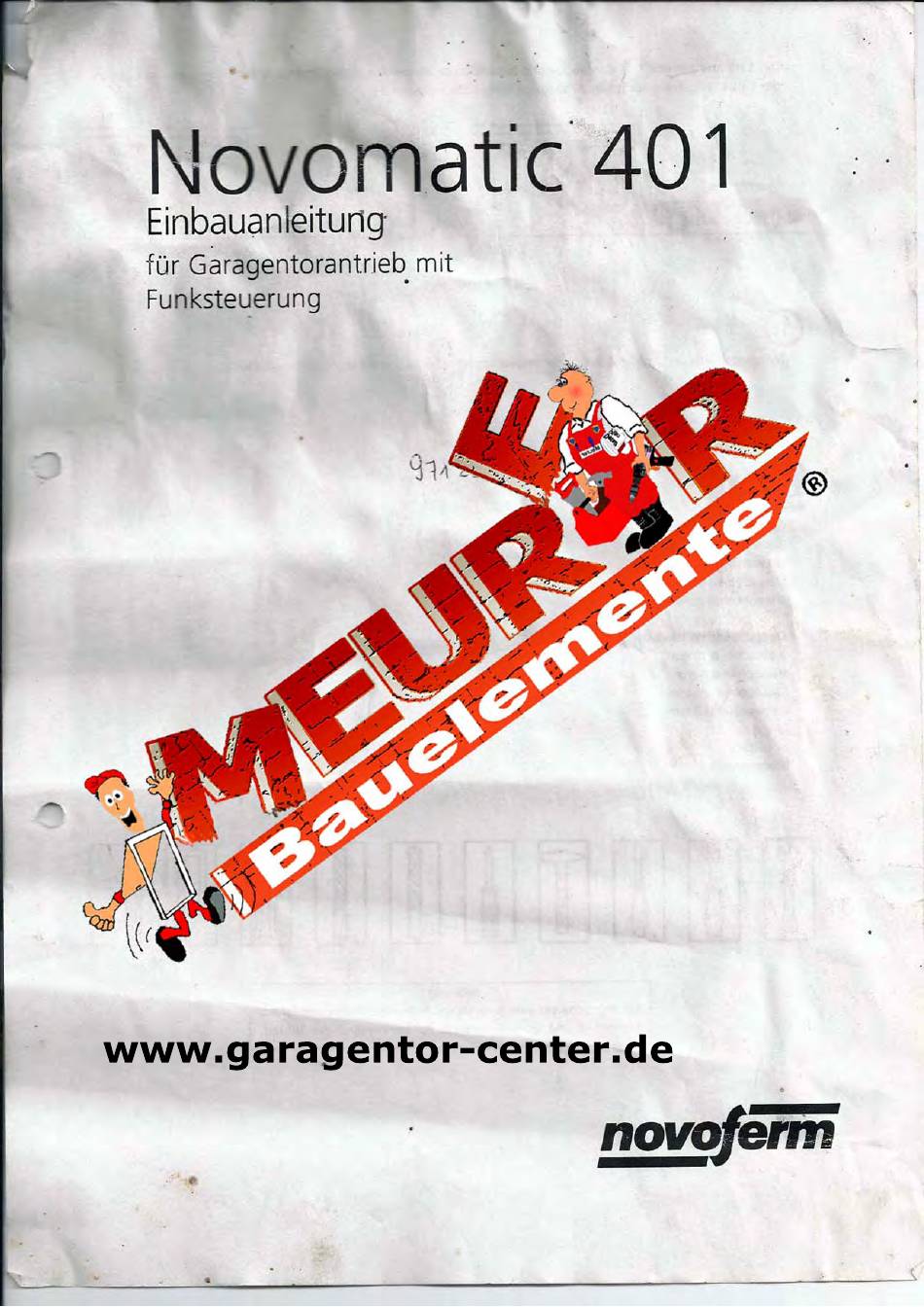

- Seite 1 Novomatic Einbauanleitung für Garagentorantrieb mit Funksteuerung www.garagentor-center.de novoferm...
- Seite 2 IJm Einbaufehler und Schådenan Tor und Torantrieb zu vermeiden, unbedingt nach den Montageanweisungen der Einbauanleitung vorgehen. Einbauanleitung bitte aufbewahren, Führungsschiene und Antrieåsgehäuse der Verpackung entnehmen und zur Montage bereithalten. aenötigtes Wekzeug Gabe) - RingschliJssel S W 1C - Ringschlüssel SW 13 Steckschlüssel SW 1 C SW 13...
- Seite 3 Führungsschieneauf das Antriebsgehäuse aufsetzen. 4 Kreuzschlitzschrauben (in Zubehörtüte vorhanden}. IJTIEinbaulånge zu gewinnnen,kann der Antneb auch um 900 gedreht wærden. F(jnrungsschiene und Antriebsgenause mit Klemmbügeln versrhrauben,...
- Seite 4 Ahhängungsklammer a uf Führungsschiene a nbringen. Funkttonund Positionierungder AbhangungsklamTT'12r (svehe Fkt. 2}. Anschlußblech (A) mit Schienenstück verschrauben. Anschlußblech mug noth spielirei Crehöar setn. DerPfeil(C) zegt zur Geragendeckev...
- Seite 5 Schnäpper eindrückt und eine Schraube in den nun von hinten sichtbaren Schlitz eindreht. Sektionaltore: Sektionaltorbeschlag Art.-Nr.: 80600-001erforderlich. (Nicht 1mLieferumfang Novomatic 401 enthalten) Anschlußblech (A) mit Führungsschiene an Sturz Oder Decke so andübeln. daß obere Torlamelle höchstemPunktder Offnungsbahnca. 10 mm unterhalb der Führungsschienenunterkante iiegt (siehe Pkt.
-
Seite 6: Abhängung Antriebsgehäuse
Abhängung Antriebsgehäuse: Verankerungsblech (A) am Antriebsgehäuse befestigen. Nachbaulichen Gegebenheiten b iegenundÜberstände absågen (siehe Pkt. 9). Abhängung Führungsschiene: Ein Verankerungsblech durch Abhängungsklammer schiebenund Überständegem. Abb. biegen. Positionierung der Führungsschienenabhängung (gem. Abb.9). Seite 6... - Seite 7 -1/3 o o ooo o o O BeiBefestigungam Zargenoberteil g gf. Laufschiene zum Antriebskopf hin leicht ansteigend montieren. 10 mm 00. a 06 é0• 65 mm •o 0 00.0 000. 15-300 Antriebsgehåuse mit Führungsschiene s o abhängen,daß Toroberkante am höchstenPunktder Öffnungsbahn, ca.
-
Seite 8: Positionierung Und Montagedesanschlags Bei Angefahrener E Ndposition Torauf
Positionierung und MontagedesAnschlags bei angefahrener E ndposition Torauf: DasTor muß offen und in Endposition sein. 2. Nun den vormontierten Anschlag(A) vor den Schlitten(B)schieben. Anschlteßend verschrauben. Achtung Die Schrauben müssen durch das Blech der Schiene geschraubt werden. Fallsnötig vorbohren (Metallbohrer ø 3 mm). Seite 8... -
Seite 9: Schnellentriegelung
Schnellentriegelung: Seilglocke ( A)leichtnachuntenziehen- Torist vomAntrieb getrennt. Achtung: 1mentriegelten Zustand darf dasTornur mit mäßiger Geschwindigkeitbewegt werden! Dauerentriegelung: (Z.B. m anuelle Torbetätigung w egenlängerem Stromausfall) Zurdauerhaften Trennung vonTorundAntriebSeilglocke (A)kräftig nachunten ziehenOderHebel(B)ganz in RichtungTorverschieben. DurchNiederdrücken desroten Betätiger(C)schwingt der Hebel mederin setne Ausgangslage zurück.BeiImpulsgabe e rfolgtdann automatsch Wiederejnrastung des Führungsschlitten. -
Seite 10: Elektronische Steuerung
Syrnbole Bedeutung Betrieb, Netzspannung impulsgabe Störung externe Lichtschranke Tor Auf Tor zu Anschlußkiemmen extern Programmiertaste + Prüftaste 'Auf' Programmiertaste - Prüftaste 'ZU' Programmiertaste Haltetaste externe Bedienelemente elektronische Antenne externe Lichtschranke Elektronische Steuerung: - blinkt bei Störmeldung Anzeige Störung - ieuchtet bei betätigtem Taster Anzelge Impulsgabe - blinkt bej gültlgem Signalvom Handsender AnzeigeNetzspannung - leuchtetwennSpannung vorhanden... - Seite 11 Handsender: Battene - Blinkkontrolleuchte Bedientaste Batteriefach - Schieber Batterie 9V IEC 6F 22 10-fach Codierschalter (persönliche Codierung durch Einstellen der Codierschalter vornehmen) Zum Wechseln und Einlegen der Batterie Schieber (C) seitlich eindrücken und nach unten abziehen. Bei Batteriewechsel richtige Polung beachten. Batterien sind von Gewährleistungsansprüchen ausgeschlossen.
- Seite 12 Anschluß externer Bedienelemente Verbindungsleitun für Bedienelemente, beiAnschluß K urzschlußstecker (D)entfernen (Taster innenOder S chlüsseitaster außen; nicht im LieferumfangNovomatic401 enthalten) Anschluß bauseitiger B edienelemente nuran denalsZubehör erhåltlichen Anschlußkiemmen vornehmen (Anschlußklemmen. n icht im LieferumfangNovomatic401 enthalten) Steuerungsetnheit Kurzschlußstecker Frontklappe der Steuerungselnheit Etektronische Antenne (Achtung! Kurzschlußstecker (D) nicht in Steckbuchse (P)einstecken.) Seite...
-
Seite 13: Elektronische Steuerung Programmieren
Elektronische Steuerung programmieren: externe Lichtschranke programmieren Anzeige Endlage auf programmieren Anzeige programmieren Endlage zu Anzege programmieren Kraftbegrenzung Anzeige programmieren Fernsteuerung Anzeige Programmertaste Programmiertaste programmiertaste Elektronische Steuerung Fehlermeldung anzeigen: Programmiertaste P Fehlermeldung anzelgen (kurzbetätigen) I - 8 AnzetgeFehler-Nummern (blinken unregeimäßig) Anzeige8 und Anzeige2 blinkengemeinsam: zum Beispiel: 8 + 2 = Fehlernummer 10 (siehe Pkt. -
Seite 14: Programmierung Der Steuerung
Programmierung der Steuerung NachEinschalten derNetzspannung befindet s ichdieSteuerung imBetriebszustand (Anzeige H + Dleuchten s iehe Pkt.13). WirddieTaste Plänger a ls2 Sekunden b etätigt, w echseJt dieSteuerung in denProgrammiermodus. Durch erneutes Betätige der Taste Pwerden dieeinzelnen Programmiermenüs ausgewählt. Wird einProgrammermenü übersptungen, bleibt dieEinstellun unveråndert. -
Seite 15: Programmierung
Programmierung Fernsteuerung 5. Anzeige 7 blinkt Die Position der 10-fach Codierschalter Nr. 1-10 im Handsender etnstellen (PersönlicheCodierung). Mögiiche Kombination: 1024. Dte entsprechende Taste des codierten I-Kanal. 2-Kanal Oder 4-Kanal Handsenders betätigen bis Anzeige 7 schnell blinkt. Durch Betätigung der Programmiertaste P ist die Codierung gespetchert, Programmierung externe Lichtschranke (Der Torantrieb... - Seite 16 Einsetzen der Sichtblende Verkabelungsplan Antrieb Novomatic Schuko-Steckdose 230M 50 Hz Antenne Steuerungsetnhett Novomatic 401 Innentaster mitVerbindungsleitung (nichtim Lieferumfang Novomatic 401enthalten) Schlüsseltaster (nichtim Lieferumfang Novomatic 401enthalten) iai• Seite...
- Seite 17 1-230V/50 Schaltplan Novomatic Netzsicherung 2.5A max. Motorsicherung IOA max. Antriebsbeleuchtung Motor Hauptschalter OderTaster 'Not-Aus' (bauseitig) Taster 'Impuls' (bauseltig) Drehzahlsensor Schutzkontaktsteckdose Schutzkontaktstecker Steckbuchse Bedienelemente Bedieneiemente Anschlußklemmen Taster 'Impuls' (bauseitig) Steckbuchse 'Elektrontsche Antenne' Elektronische Antenne schwarz braun orange Achtung! Kleinspannung Fremdspannung an den Steckbuchsen X 3a, X4a OderSchraubklemmen X3cführt zur Zerstörung der gesamten Elektronik.
-
Seite 18: Prüfanleitung
Prüfanleitung - nur für den Fachmann - Eventuell auftretende Störungen sind wie folgt zu beheben Fehlermerkmal Ursache Behebung Anzelge 8 Spannung fehlt. Prüfen. 0b Netzspannung vorhanden 1st. leuchtet nicht. Steckdose prüfen. Netzsicherung im Antrieb (Pkt. 13/L Oder M) überprüfen. Thermoschutz im Netztrafo hat angesprochen. Netztrafo auskühlen lassen. - Seite 19 Prüfanleitung - Fortsetzung Anzeige blinkt unregelmäßig Fehlermerkmal Anzeige 6 Lichtschranke betätigt Anzeige 7 Programmierung abgebrochen Drehzahlsensor defekt Anzeige 8 + 1 Kraftbegrenzung Anzeige 8 + 2 Anzeig•e8 + 3 Laufzeitbegrenzung Testung Lichtschranke Anzeige 8 + 7 nicht o.k. Testung Kraftbegrenzung Ruhestromkrels unterbrochen Anzeige 1 - 8...
