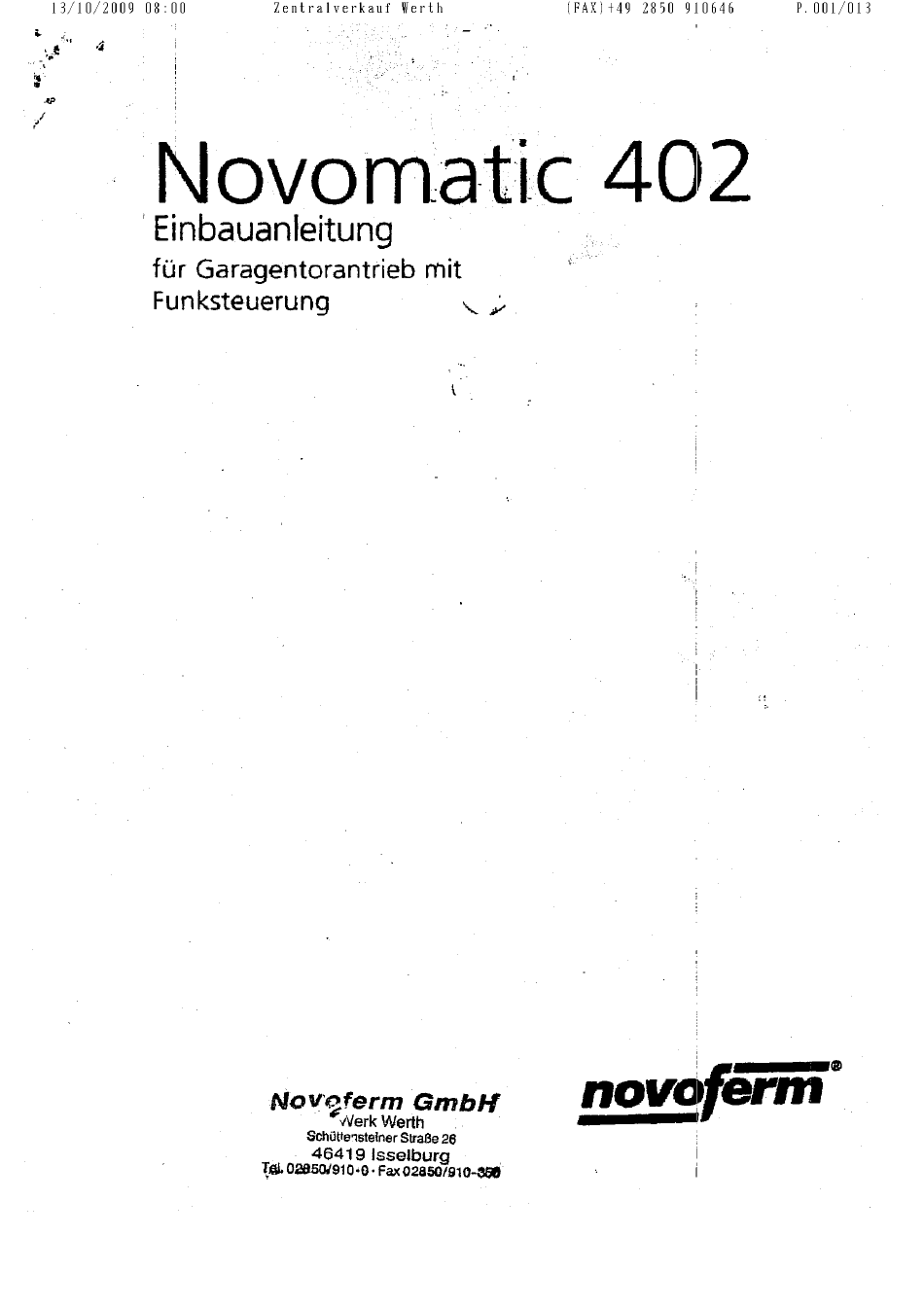

- Seite 1 13/10/2009 P. 001/013 08:00 Werth 2850 910646 Zentralverkauf Novomatic Einbauanleitung für Garagentorantrieb Funksteuerung NoV•eferm GmbH Werk Werth SchöttensteinerStraße26 46419 Isselburg Oæ5W910•O.Fax02a50/910-$5Ø...
- Seite 2 13/10/2009 08:00 (FAX) +49 2850 910646 P. 002/013 Zentralverkauf Werth Sicherungen: Motorsicherung I OA MT max. Netzsicherung2.5 A MT max. Nach Ziehen d esNetzsteckers undAbnehmen derLampenabdeckung (E), d erAntriebshaube (D)undderSteuerungseinheit könnendie Sicherungen getauscht w erden. Seite 10...
-
Seite 3: Elektronische Steuerung
13/10/2009 08:00 (FAX) +49 2850 910646 P. 003/013 Zentralverkauf Werth Bedeutung Betrieb, Netzspannung Impulsgabe Störung externe Lichtschranke Tor Auf Tor Zu Anschlussklemmen extern Programmiertaste + Prüftaste 'Auf Programmiertaste - Prüftaste 'ZIJ' Programmiertaste Haltetaste externe Bedienelemente elektronische Antenne externe Lichtschranke Elektronische Steuerung: Anzeige Störung - blinkt bei Störmeldung Anzeige Impulsgabe... -
Seite 4: Handsendercodierung
13/10/2009 08:00 (FAX) +49 2850 910646 P. 004/013 Zentralverkauf Werth Handsender: Batterie - Blinkkontrolleuchte Bedientasten Batteriefach-Decket Batterie 12V 23 A Programmierkontakte Zum Wechseln undEinlegen derBatterie D eckel aufklappen. BeiBatteriewechsel richtigePolung beachten. Batterien Sind vonGewährleistungsansprüchen ausgeschlossen. Achtung: Handsender nur betätigen, w ennsichergestellt ist.dass sichweder Personen n ochGegenstände i m Bewegungsbereich des Tores befinden. - Seite 5 13/10/2009 08:00 P. 005/013 Zentralverkauf Werth 2850 910646 Handsendercodierung: Codierung ändern: Es istmöglich, bei V erlust eines H andsenders eine neue C odierung der Anlagezu programmieren. Schließen Siedazu dasProgrammierkabel a n den umzuprogrammierenden Handsender an. Schritt Schließe Sieeinederbeiden äuBeren L eitungen des Programmierkabels mit dermittierenLeitung kurz.
-
Seite 6: Anschluss Externer Bedienelemente
13/10/2009 08:00 (FAX) +49 2850 910646 P. 006/013 Zentralverkauf Werth Anschluss externer Bedienelemente A Verbindungsleitun für Bedienelemente, beiAnschluss Kurzschlußstecker (D)entfernen ( Taster innen Oder S chlüssettaster außen; n ichtim Lieferumfang N ovomatic 4 02enthalten) Anschluss bauseitigerBedieneiemente n uran den eingesteckten Ansch(ussktemmen vornehmen 2 = Impuls 3 = + 24 V 50 mA max. -
Seite 7: Elektronische Steuerung Programmieren
13/10/2009 08:01 (FAX) +49 2850 910646 P. 007/013 Zentralverkauf Werth Elektronische Steuerung programmieren: Anzeige externe Lichtschranke programmieren Anzeige Endlageauf programmieren Anzeige Endlage zu programmieren Anzeige Kraftbegrenzung programmieren Anzeige Fernsteuerung programmieren Programmiertaste Programmiertaste Programmiertaste Elektronische Steuerung Fehlermeldung anzeigen: Programmiertaste P Fehlermeldunganzeigen (kurz betätigen) - B AnzeigeFehler-Nummern ( blinkenunregelmäßig) zum Beispiel: Anzeige g und Anzeige 2 blinken gemeinsam:... -
Seite 8: Programmierung Der Steuerung
13/10/2009 08:01 (FAX) +49 2850 910646 P. 008/013 Werth Zentralverkauf Programmierung der Steuerung Nach E inschalte der N etzspannun iührt d ie Steurung einen S elbsttest durch, erkennbar durch A nzeigentest (Anzeige I - 8und Antriebsbeleuchtu (euchten fürca. 1 sek.). danach befindet sich die Steuerung imBetriebszustand (Anzeig 8leuchtet). -
Seite 9: Programmierung 'Abschaltautomatik
13/10/2009 08:01 P. 009/013 Werth 2850 910646 Zentralverkauf Programmierung 'Abschaltautomatik • E 12 Anzeige 2 und 6 blinken. DurchBetätigenderTaste@ Oder@ ist die Abschalt- automatik in Stufen von 1 (empfindlichster Wert) bis 16 einstellbar. Anzeige I blinkt Stufe Anzeige I leuchtet Stufe 2 Anzeige 1 leuchtet, Anzeige 2 btinkt = Stufe 3... - Seite 10 13/10/2009 08:01 (FAX) +49 2850 910646 P. 010/013 Zentralverkauf Werth Slby 21.v bn¯ ¯ rd 220V-240V/50Hz Schaltplan Novomatic 402 Netzsicherung2,5A max. Motorsicherung IOA max. Antriebsbeleuchtung Motor Hauptschalter OderTaster'Not-Aus•(bauseitig) Taster ' Impuf5'(bauseitig) Drehzahlsensor Schutzkontaktsteckdose Schutzkontaktstecker Steckbuchse Bedienelemente Bedienelemente AnschlussklemmenTaster'Impulsi Steckbuchse 'Elektronische Antenne'...
- Seite 11 13/10/2009 08:01 (FAX) +49 2850 910646 P. 011/013 Zentralverkauf Werth Prüfanleitung - nur für den Fachmann - Eventuetlauftretende Stöiungen sind wie folgt zu beheben Fehlermerkma( Ursache Behebung Anzeige 8 Spannung fehlt. Prüfen, 0b Netzspannungvorhanden ist. leuchtet nicht. Steckdose prüfen. Netzsicherung i m Antrieb(Pkt. i 3/A OderE) überprüfen- Thermoschutzim Netztrafo hat angesprochen.
-
Seite 12: Prüfanleitung - Fehlernummern
13/10/2009 (FAX) +49 2850 910646 P. 012/013 08.01 Werth Zentralverkauf Prüfanleitung - Fehlernummern - Fehlermerkmal Fehler Anzeige blinkt unregelmäßig Lichtschranke betätigt Anzeige 6 Programmierung abgebrochen Anzeige 7 Drehzahlsensor defekt Anzeige 8 + I Blockierschutz hat angesprochen Kraftbegrenzung Anzeige 8 + 2 Laufzeitbegrenzung Anzeige 8 + 3 TestungLichtschranke nicht o.k. -
Seite 13: Einsetzen Der Frontklappe
13/10/2009 08:02 (FAX) +49 2850 910646 P. 013/013 Zentralverkauf Werth Einsetzen der Frontklappe Verkabe!ungsplan Antrieb Novomatic SchukO-Steckdose 230V, 50 Hz Antenne SteuerungseinheitNovomatic 402 Innentaster mit Verbindungsleitung (nicht im Lieferumfang Novomatic 402 enthalten) Schlüsseltaster (nicht im Lieferumfang Novomatic402 enthalten) Seite...
