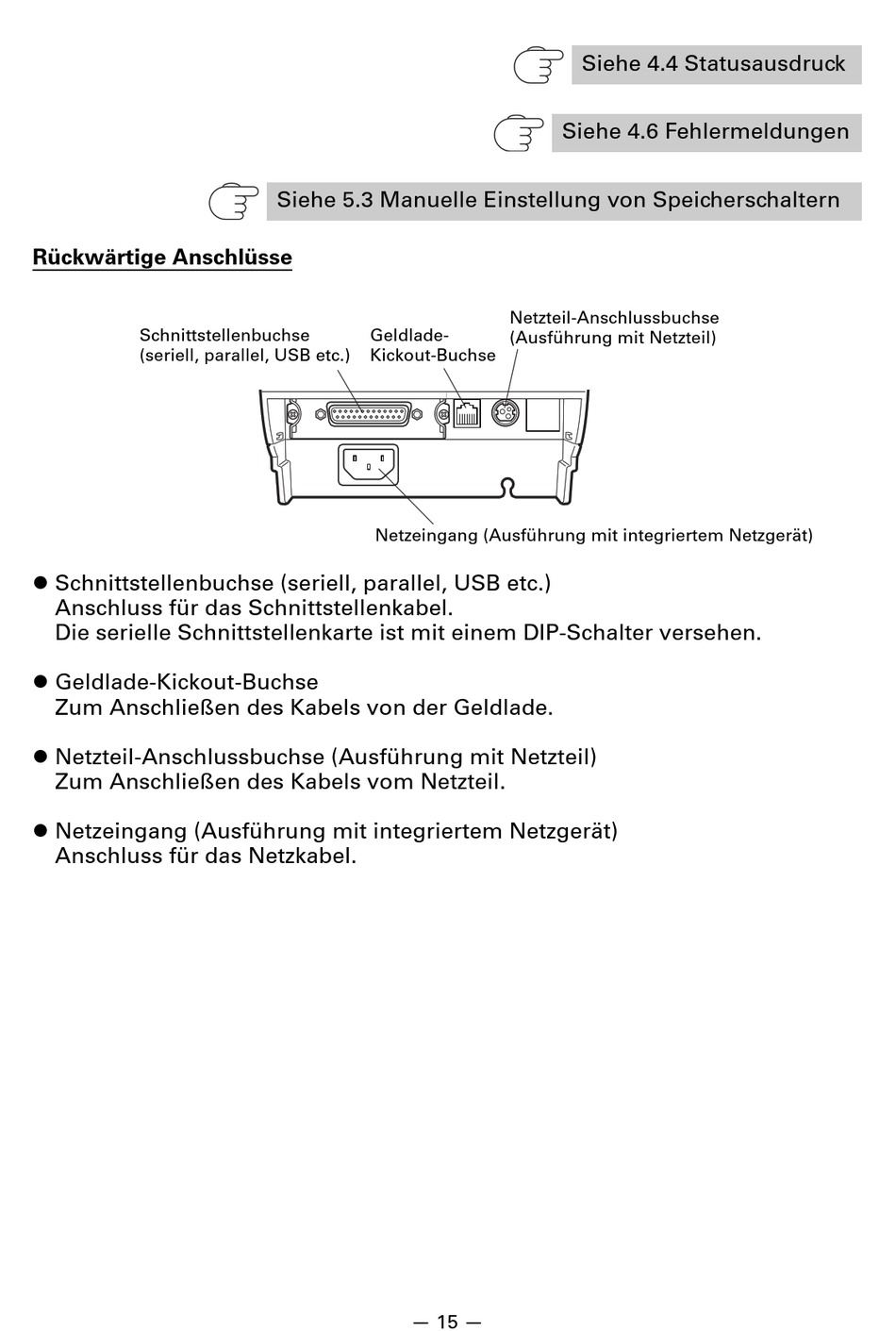

Rückwärtige Anschlüsse
Schnittstellenbuchse
(seriell, parallel, USB etc.)
 Schnittstellenbuchse (seriell, parallel, USB etc.)
Anschluss für das Schnittstellenkabel.
Die serielle Schnittstellenkarte ist mit einem DIP-Schalter versehen.
 Geldlade-Kickout-Buchse
Zum Anschließen des Kabels von der Geldlade.
 Netzteil-Anschlussbuchse (Ausführung mit Netzteil)
Zum Anschließen des Kabels vom Netzteil.
 Netzeingang (Ausführung mit integriertem Netzgerät)
Anschluss für das Netzkabel.
Siehe 5.3 Manuelle Einstellung von Speicherschaltern
Geldlade-
Kickout-Buchse
Netzeingang (Ausführung mit integriertem Netzgerät)
— 15 —
Siehe 4.4 Statusausdruck
Siehe 4.6 Fehlermeldungen
Netzteil-Anschlussbuchse
(Ausführung mit Netzteil)
