FUNKTIONSBESCHREIBUNG
6.1
Beschreibung
Das ENTARON XD Filtersystem ist ein Zweistufen-
Trockenluftfilter zur Reinigung der Ansaugluft von
Motoren und Kompressoren in staubreicher Ar-
beitsumgebung. Der tangential angeordnete Rohluft-
stutzen bringt die angesaugte Luft in Rotation. Die
dadurch auftretenden Zentrifugalkräfte drücken die
schweren Staubteilchen an die Gehäusewand, von wo
aus sie in den Gehäusedeckel fallen und über das
Staubaustragsventil ausgeschieden werden.
Bei Verwendung einer Absauganlage entfällt die Ver-
wendung des Staubaustragsventils. Durch die Vorab-
scheidung
(1.
Filterstufe)
ENTARON XD Filtersystem besonders für Einsatzfälle
mit erhöhtem Staubanfall. Durch das Hauptelement
(2. Filterstufe) und das nachgeschaltete Sekundär-
oder Sicherheitselement (optional nachrüstbar, falls
nicht im Lieferumfang enthalten) gelangt die ange-
saugte Luft gereinigt zum Reinluftstutzen.

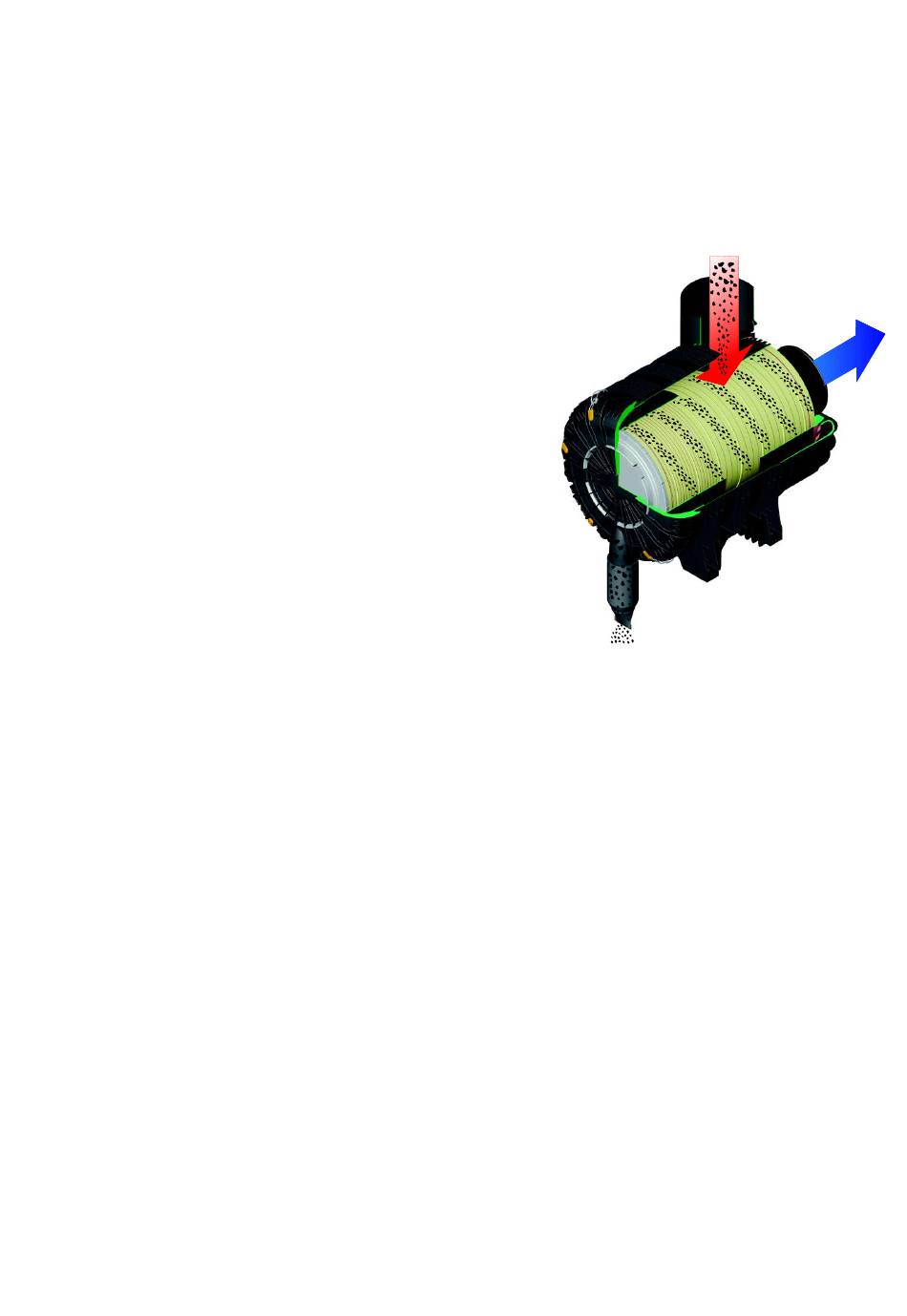

Die Grafik zeigt den Strömungsverlauf in einem ENTARON XD.
Das ENTARON MD Filtersystem ist ein Einstufen-Trockenluftfilter für den Einsatz bei stationären Maschinen
und Kompressoren in staubarmer Umgebung. Für staubreichere Arbeitsumgebungen ist eine Erweiterung des
Systems mit einem externen Vorabscheider wie z. B. dem DualSpin XT zu einem Kombinationsluftfilter möglich.
Die Filterelemente dichten durch die konstruktiv vorgegebenen Maße radial zum Gehäusereinluftstutzen ab und
werden durch den Verschlussdeckel in Position gehalten. Durch diese Abdichtung ergeben sich folgende Vortei-
le:
–
Geringe Montage- und Demontagekräfte
–
Zwangsläufige Montage des Hauptelementes durch den Gehäusedeckel
Das Sekundär- oder Sicherheitselement verhindert, dass bei einer Wartung oder beim Betrieb mit einem durch
eine unsachgemäße Handhabung beschädigten Hauptelement Schmutzpartikel zum Motor oder in den Kom-
pressorraum gelangen können. Der Austausch des beschädigten Hauptelements erfolgt immer zwingend zu-
sammen mit dem Sekundärelement!
Sekundär- oder Sicherheitselemente sind als optionales Zubehör jederzeit nachrüstbar, falls sie nicht im Liefer-
umfang enthalten sind.
Ein optional am Wartungsindikatoranschluss befestigter Wartungsanzeiger/-schalter/-sensor zeigt direkt an bzw.
liefert ein entsprechendes Signal, wenn der durch die Ansaugung erzeugte Unterdruck einen vorgegebenen
Wert (z. B. 65 mbar) überschreitet. Dies bedeutet, dass der vorgegebene maximale Filterdurchflusswiderstand
überschritten ist und Sie das Hauptfilterelement wechseln müssen.
Komfortverschlüsse (Drahtspannbügel mit Arretierungskappen) sichern den Gehäusedeckel am Filtergehäuse.
eignet
sich
das
Funktionsbeschreibung
