10.3.4
Gehäusedeckel wechseln

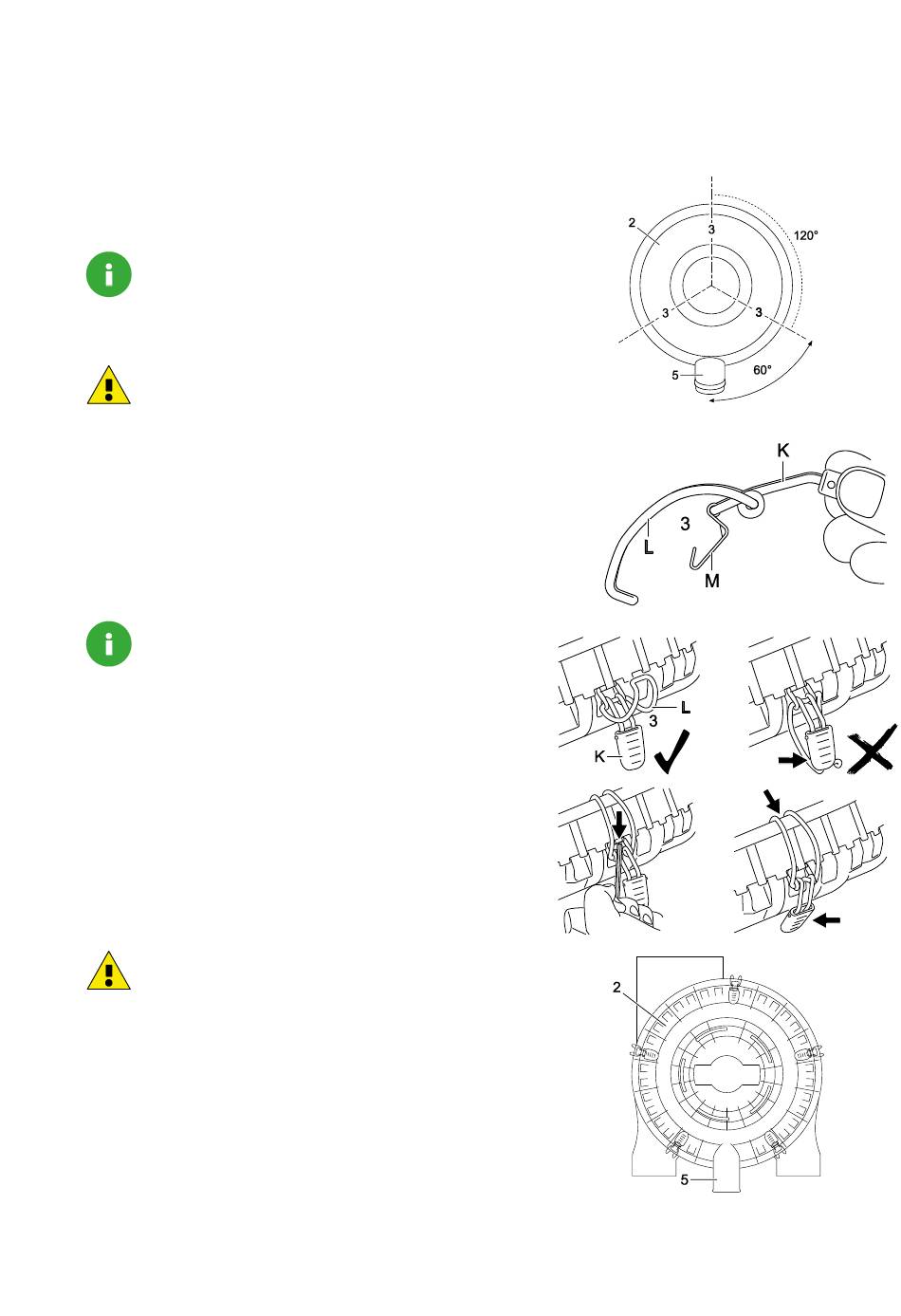

Der Gehäusedeckel für das ENTARON XD/MD Filtersystem ist als Ersatzteil erhältlich. Vor dem Einbau ist die
Montage der Drahtspannbügel erforderlich.
1.
Ermitteln Sie die Positionen der Drahtspannbü-
gel (3) am Gehäusedeckel (2) (siehe schemati-
sche Darstellung rechts).
Orientieren Sie sich dabei an der Verschluss-
positionierung des Originaldeckels. Im Zweifelsfall
verteilen Sie die zur Verfügung stehenden Verschlüs-
se gleichmäßig über den gesamten Deckelumfang.
ACHTUNG!
Nur ENTARON XD:
Achten Sie dabei auf die Position des Staub-
austragsventils (5) gem. Kapitel 7.3 auf Sei-
te 12.
2.
Richten Sie die Drahtspannbügel (3) in die kor-
rekte Position aus.
Der Hebel (K) des Drahtspannbügels (3) muss sich
beim Einsetzen unbedingt über dem Feststellhaken (L)
befinden.
3.
Drücken Sie alle Laschen (M) der Drahtspannbü-
gel (3) in der gewünschten Position in den Ge-
häusedeckel (2).
4.
Überprüfen Sie den festen Sitz der Drahtspann-
bügel (3) und montieren Sie den Gehäusedeckel
(2) am Filtergehäuse.
ACHTUNG!
Nur ENTARON XD:
Achten Sie beim Einbau des Gehäusedeckels
(2) auf die Lage des Staubaustragsventils (5)
(siehe Kapitel 7.3 auf Seite 12).
Wartung
25
