FUNKTIONSBESCHREIBUNG
6.1
Beschreibung

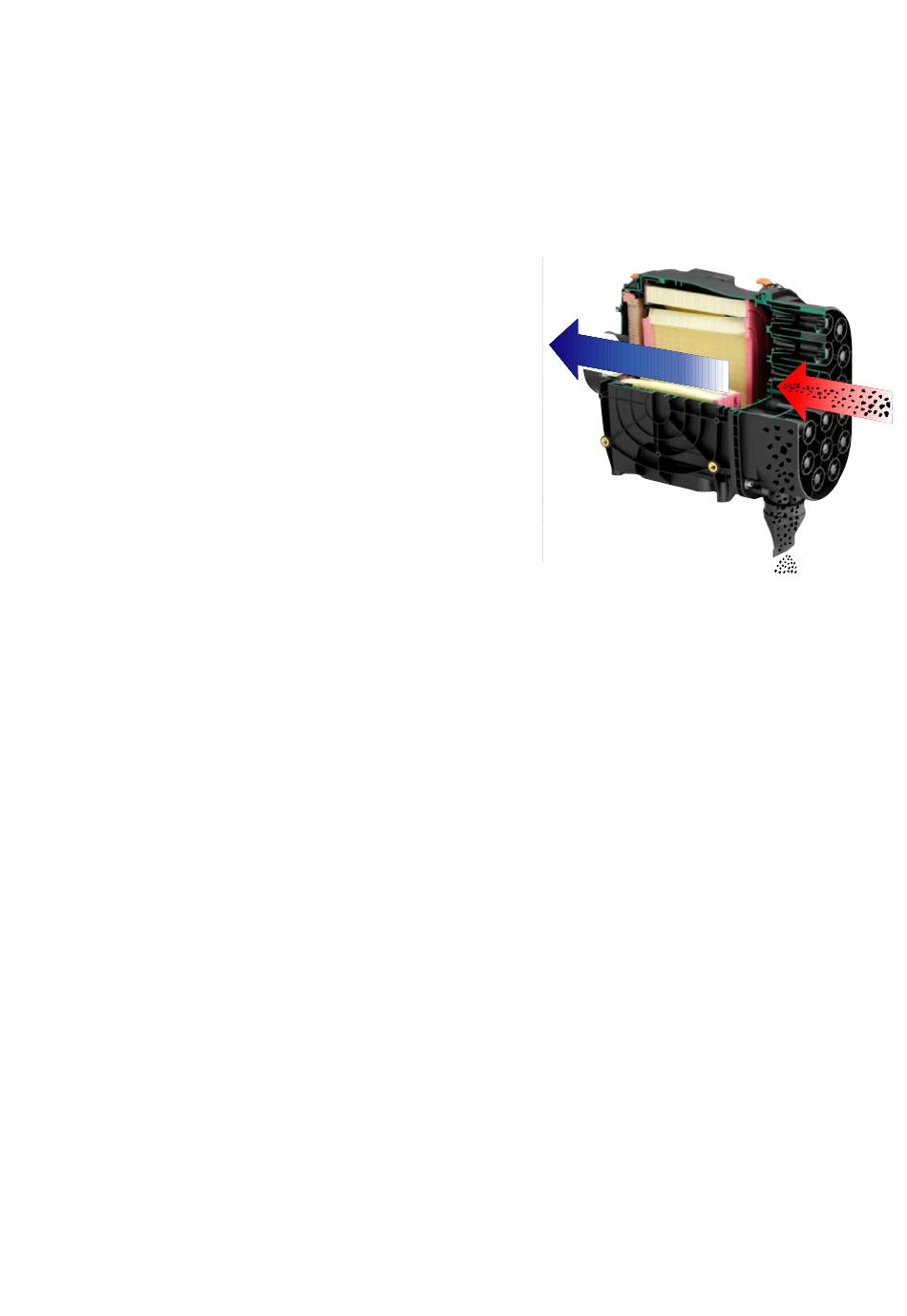

Das IQORON-V Filtersystem ist ein Zweistufen-
Trockenluftfilter zur Reinigung der Ansaugluft von
Verbrennungsmotoren und Kompressoren. Die ange-
saugte Luft durchströmt zunächst den Multizyklon-
block. Die Zyklonzellen scheiden bereits bis zu 90%
der Schmutzpartikel ab. Dieser vorabgeschiedene
Schmutz wird über den Staubaustragsstutzen und das
Staubaustragsventil in die Umgebung zurückgeführt.
Bei Verwendung einer Absauganlage entfällt die Ver-
wendung des Staubaustragsventils. Durch diese Vor-
abscheidung (1. Filterstufe) eignet sich das IQORON
Filtersystem besonders für Einsatzfälle mit hohem
Staubanfall. Durch das Hauptelement (2. Filterstufe)
und das nachgeschaltete Sekundär- oder Sicherheit-
selement (optional) gelangt die angesaugte Luft gerei-
nigt zum Reinluftstutzen. Die Filterelemente dichten
durch ihre spezielle Formgebung bei der Montage
zwangsweise ab.
Durch diese Formgebung ergeben sich folgende Vorteile:
–
Definierte Anpresskräfte der Dichtungen
–
Höhere Sicherheit gegen Staubdurchgang
Das Sekundär- oder Sicherheitselement verhindert, dass bei einer Wartung oder beim Betrieb mit einem durch
eine unsachgemäße Handhabung beschädigten Hauptelement Schmutzpartikel zum Motor oder in den Kom-
pressorraum gelangen können. Der Austausch des beschädigten Hauptelements erfolgt immer zwingend zu-
sammen mit dem Sekundärelement!
Sekundär- oder Sicherheitselemente sind als optionales Zubehör jederzeit nachrüstbar, falls sie nicht im Liefer-
umfang enthalten sind.
Ein optional am Wartungsindikatoranschluss befestigter Wartungsanzeiger/-schalter/-sensor zeigt direkt an bzw.
liefert ein entsprechendes Signal, wenn der durch die Ansaugung erzeugte Unterdruck einen vorgegebenen
Wert (z. B. 65 mbar) überschreitet. Dies bedeutet, dass der vorgegebene maximale Filterdurchflusswiderstand
überschritten ist und Sie das Hauptfilterelement wechseln müssen.
Komfortverschlüsse (Drahtspannbügel mit Arretierungskappen) sichern den Gehäusedeckel am Filtergehäuse.
Das IQORON Filtersystem passt sich durch seine variable Bauform (horizontal oder vertikal) und seine alterna-
tiven Wartungskonzepte (frontal oder seitlich) flexibel an die Gegebenheiten des Montageorts an.
