ACHTUNG!
Der Anschluss des Wartungsindikators (8)
muss sich oberhalb der Mittelachse des
Gehäuses (1) befinden, damit sich dort keine
Feuchtigkeit ansammeln kann.
2.
Falls noch keine geeigneten Montagelöcher am
geplanten Montage- oder Installationsort vorhan-
den sind, bohren Sie Löcher für die Montage des
ENTARON XD/MD Filtersystems.
Versehen Sie die Bohrlöcher mit Korrosions-
schutz.
HINWEIS

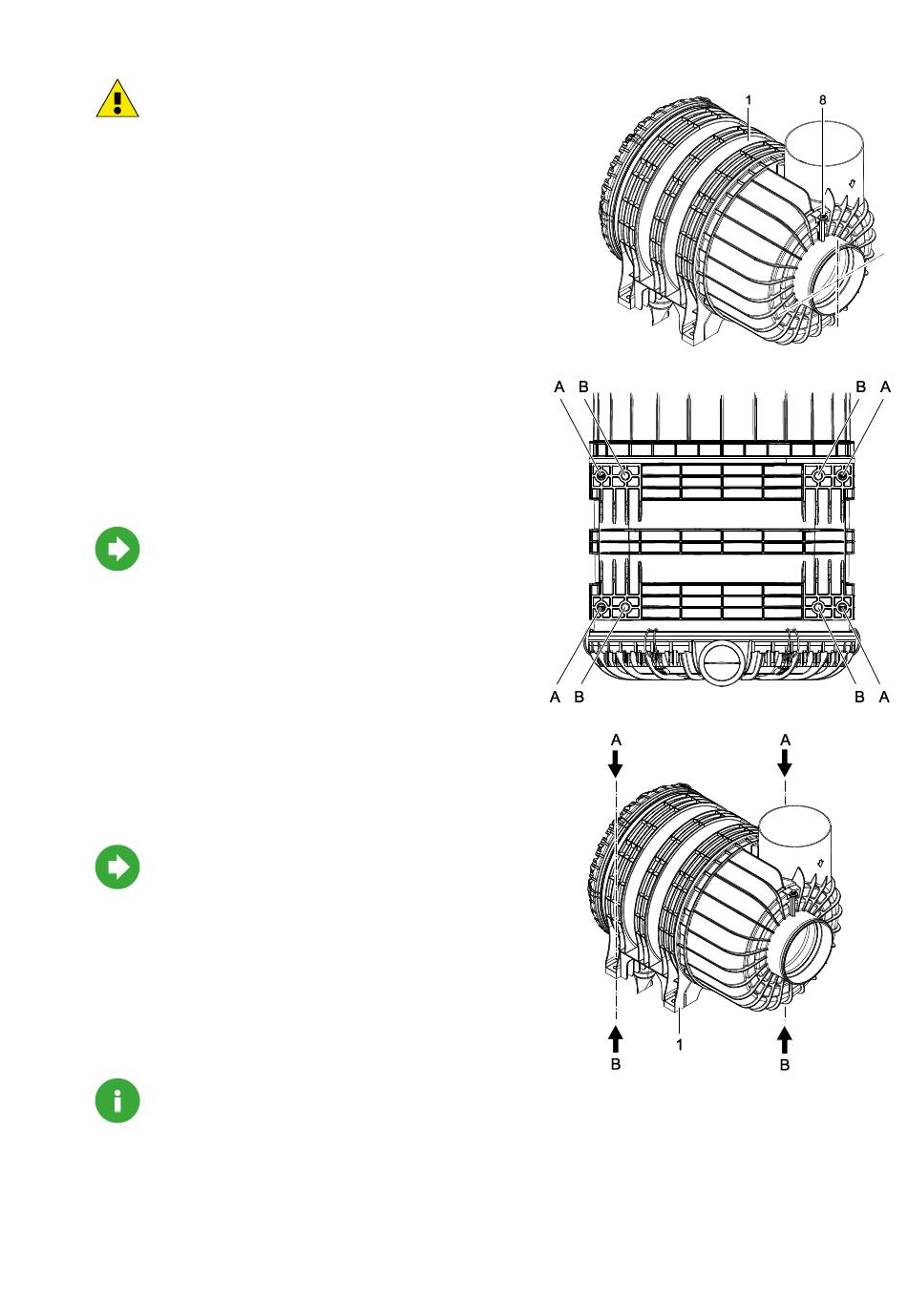

Die Maße der Lochabstände des ENTARON XD/MD
Filtersystems entnehmen Sie der Angebotszeich-
nung und/oder dem Produktkatalog. Je nach Aus-
führung nutzen Sie die Durchgangsbuchsen (A)
oder die Gewindebuchsen (B) im Gehäusehal-
ter (10).
3.
Reinigen Sie die Auflagefläche des Filtersystems.
4.
Befestigen Sie das Filtersystem an der Maschine
bzw. der Anwendung. Je nach Ausführung nut-
zen Sie zur Befestigung die Durchgangsbuchsen
(A) oder die Gewindebuchsen (B) am Gehäuse-
halter (1).
HINWEIS
Die Maße für Schrauben, Gewindebolzen, Unter-
legscheiben und Muttern sowie das Anzugsdreh-
moment entnehmen Sie der Angebotszeichnung
und/oder dem Produktkatalog.
Der Anschluss des ENTARON XD/MD Filtersystems an das Luftführungssystem ist anwendungsabhängig. Die
nachfolgenden Handlungsanweisungen beschreiben die Montage über Roh- und Reinluftschläuche. Informatio-
nen über die Montage des Filtersystems in abweichenden Anwendungsumgebungen entnehmen Sie bitte der
Angebotszeichnung und/oder dem Produktkatalog.
