syr SYRobloc 24 Gebrauchsanleitung

Verwendungsbereich
Die SYRobloc-Sicherheitsgruppe 24 nach DIN EN 1488 (mit Druckminde-
rer 25 nach DIN EN 1567) dient zur Absicherung gegen Drucküberschrei-
tung an geschlossenen Trinkwassererwärmern (TWE) entsprechend DIN
1988 und DIN 4753 Teil 1.
Die Gruppe enthält alle nach DIN 1988 zur eingangsseitigen Ausrüstung
von Trinkwassererwärmern vorgeschriebenen Bauelemente in kompakter
Form und ermöglicht so eine rationelle Montage.
Technische Daten
Eingangsdruck Druckminderer: max. 16 bar
Betriebsdruck Druckminderer: 1,5 - 5,5 bar (Werkseinstellung 4 bar)
Betriebsdruck: max. 80% des Ansprechdrucks des
Sicherheitsventils
Betriebstemperatur: max. 30 °C
Medium: Trinkwasser
Ansprechdruck: 6, 8 und 10 bar
Durchflussleistung SG 24: DN 15: 2,0 m³/h bei ∆P 1,0 bar
DN 20: 4,0 m³/h bei ∆P 1,0 bar
Durchflussleistung SG 25: DN 15: 1,3 m³/h bei ∆P 1,1 bar
DN 20: 2,3 m³/h bei ∆P 1,1 bar
ABP-Nr. SG 24: PA-IX 1794/I
ABP-Nr. Druckminderer: P-IX 7635/I
Bauteilprüf-Nr.: TÜV-SV-15-545-DN-W-p
Montage
Die Sicherheitsgruppe wird in die Zuleitung zum TWE eingebaut (Durch-
flussrichtung beachten!).
Achtung: Vor dem Einbau Leitungen gut durchspülen.
Die Gruppe kann als Eck- und Durchgangsform in waagerechte und
senkrechte Leitungen eingebaut werden (Einbau in senkrechte Leitungen
nur bei Durchflussrichtung von unten nach oben!).
Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche
Einbauverhältnisse durch Verschraubungsanschluß drehbar, umsetzbar
und austauschbar.
Der Trichter ist mit einer Klemmringverschraubung am Sicherheitsventil
montiert. Er ist drehbar und passt durch seine Teleskopverlängerung in
jede Einbausituation.
Mit einem Kupferrohr 22 mm und einer Klemmringverschraubung kann
der Ablauftrichter zusätzlich verlängert werden.
Klemmringverschraubung
Kupferrohr 22 mm
Klemmring-
verschraubung
Montage der Sicherheitsgruppe in der Eckform:
Überwurfmutter am Sicherheitsventil lösen. Sicherheitsventil komplett mit
Verschraubung abnehmen und mit Ausgangsverschraubung vertauschen.
Verschraubung des Sicherheitsventils fest anziehen. Auch im
festverschraubten Zustand bleibt das Sicherheitsventil drehbar.
Nach DIN 1988, Teil 200 dürfen sich zwischen dem Sicherheits-
ventil und dem Trinkwassererwärmer keine Absperrungen,
Verengungen und Siebe befinden.

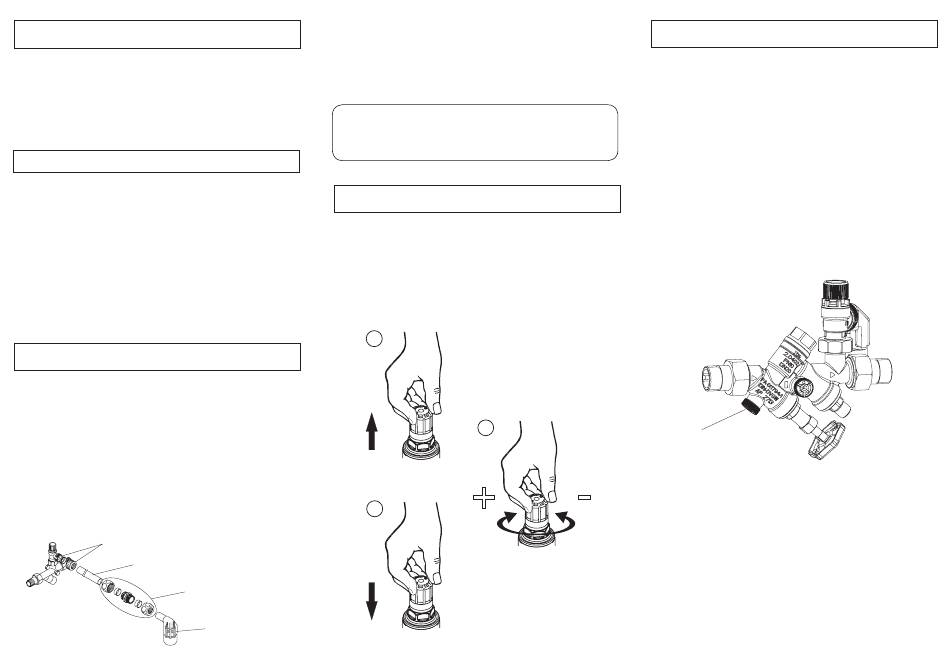

Einstellung Druckminderer
Die SYRobloc Sicherheitsgruppe 25 ist mit einem Druckminderer aus-
gestattet. Der Druckminderer ist werkseitig auf 4 bar Ausgangsdruck
eingestellt und ist zwischen 1,5 und 5,5 bar einstellbar:
Zur Einstellung des Druckminderers den Griff nach oben ziehen (1).
Drehen des Griffs in Richtung minus (-) zum Reduzieren des Druckes,
zum Erhöhen in Richtung plus (+) (2).
Nach Beendigung der Einstellung den Griff wieder nach unten drücken
und einrasten (3).
1
3
schwenkbarer
Ablauftrichter
1840 - Printed in Germany
ACHTUNG!
2
9.0024.04
Wartung
Für Wartungsarbeiten an der nachfolgenden Installation (inkl. Sicher-
heitsventil) kann die Zuleitung an der Sicherheitsgruppe abgesperrt
werden. Je nach Lage des Sicherheitsventils muß vor den Arbeiten am
Sicherheitsventil der TWE entleert werden.
Der eingebaute Rückflussverhinderer sollte einmal jährlich überprüft
werden:
Ausführung DN 15:
Kunststoffkappe vom Absperrgriff abziehen.
Absperrung schließen und Stopfen aus dem Griff herausdrehen. Bei
anhaltendem Wasseraustritt ist der Rückflussverhinderer undicht. Die
Sicherheitsgruppe muß dann ausgewechselt werden.
Ausführung DN 20:
Absperrung am grünen Handrad schließen.
Prüfstopfen herausdrehen
Bei anhaltendem Wasseraustritt ist der Rückflussverhinderer undicht.
Schließen Sie die zweite Absperrung mit einem Schraubendreher und
wechseln Sie den Rückflussverhinderer aus.
Prüfstopfen für RV
Das Sicherheitsventil muß halbjährlich geprüft werden:
Blauen Anlüftgriff in Pfeilrichtung drehen.
Dabei tritt am Sicherheitsventil Wasser aus. Achten Sie darauf, daß
eine geeignete Auffangvorrichtung vorhanden ist. Sitz und Dichtung
des Sicherheitsventils können ohne Veränderung des Ansprechdruckes
gereinigt werden, nachdem das Oberteil herausgeschraubt wurde. Zur
Reparatur kann das komplette Sicherheitsventil oder auch der Ventilsitz
gewechselt werden.
Wartung des Druckminderer-Funktionsteils:
Absperrungen vor und hinter dem Druckminderer schließen.
Druckminderer-Funktionsteil herausschrauben.
Reinigung des Funktionsteils NUR MIT KLAREM KALTEN WASSER.
Zusammenbau in umgekehrter Reihenfolge.
Ausführung in DN 20
