Hoofdstuk
04 Inbouwen
Houder
Schroef
(2 mm

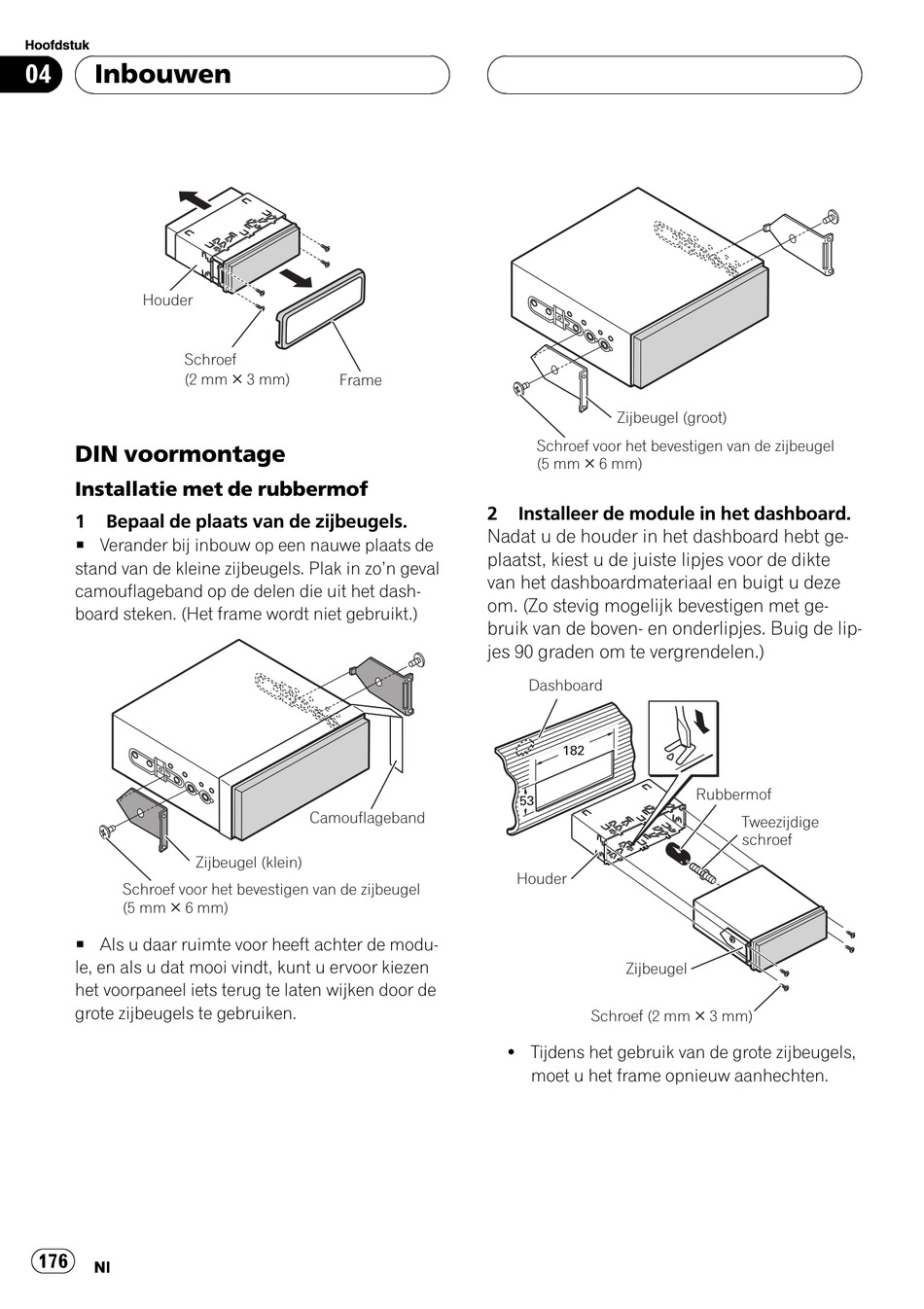

DIN voormontage

Installatie met de rubbermof
1 Bepaal de plaats van de zijbeugels.
# Verander bij inbouw op een nauwe plaats de
stand van de kleine zijbeugels. Plak in zo'n geval
camouflageband op de delen die uit het dash-
board steken. (Het frame wordt niet gebruikt.)
Zijbeugel (klein)
Schroef voor het bevestigen van de zijbeugel
(5 mm 6 mm)
# Als u daar ruimte voor heeft achter de modu-
le, en als u dat mooi vindt, kunt u ervoor kiezen
het voorpaneel iets terug te laten wijken door de
grote zijbeugels te gebruiken.
176
Nl
3 mm)
Frame
Camouflageband
Zijbeugel (groot)
Schroef voor het bevestigen van de zijbeugel
(5 mm 6 mm)
2 Installeer de module in het dashboard.
Nadat u de houder in het dashboard hebt ge-
plaatst, kiest u de juiste lipjes voor de dikte
van het dashboardmateriaal en buigt u deze
om. (Zo stevig mogelijk bevestigen met ge-
bruik van de boven- en onderlipjes. Buig de lip-
jes 90 graden om te vergrendelen.)
Dashboard
182
53
Houder
Zijbeugel
Schroef (2 mm
! Tijdens het gebruik van de grote zijbeugels,
moet u het frame opnieuw aanhechten.
Rubbermof
Tweezijdige
schroef
3 mm)
