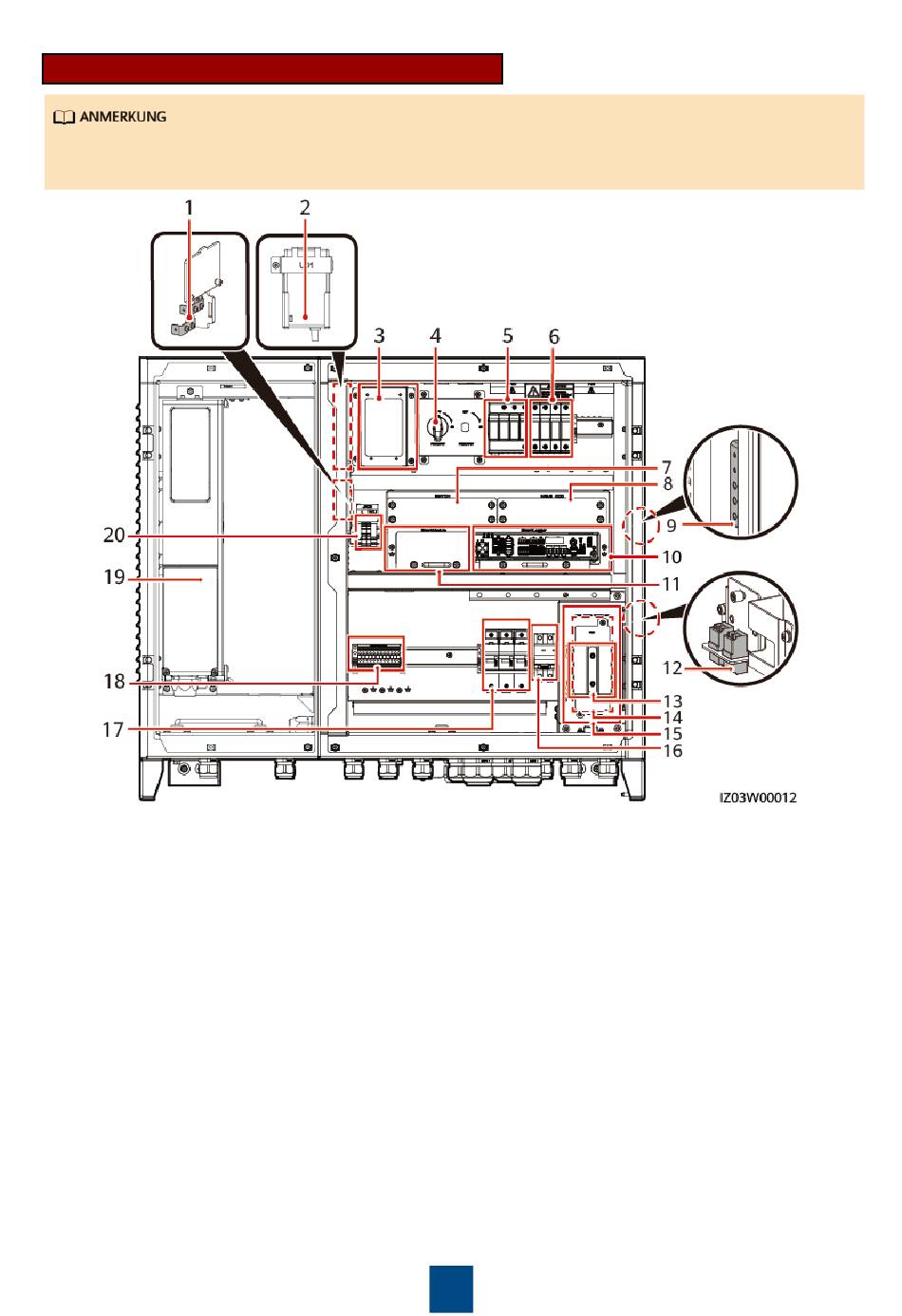

Komponenten von SmartACU2000D-D-01
Der Einfachheit halber werden in der folgenden Abbildung nur die Komponenten gezeigt, die
Sie bedienen müssen, und die reservierten Montagepositionen.
(1) FE-Schiene für PID (FE01, FE02)
(3) Position für das 24-V-DC-Stromversorgungsmodul
(U02)
(5) Einphasiges SPD (F03)
(7) Position für den Ethernet-Switch (SWITCH)
(9) PE-Schiene
(11) Position für das SmartModule1000A01 (SmartModule)(12) Glasfaseradapter (OFA01: TX1 RX1;
(13) Position für das PoE-SPD
(15) ATB (Access Terminal Box, Zugangsanschlusskasten) (16) Einphasiger Eingangsschalter (QF03)
(17) Dreiphasiger Eingangsschalter (FU01)
(19) SmartPID2000 (PID01)
(2) SmartLogger-Netzadapter (U01)
(4) PID01-Eingangsschalter (QF01)
(6) Dreiphasiges SPD (F01)
(8) Position für das SmartMBUS-CCO-
Modul (MBUS CCO)
(10) SmartLogger3000 (SmartLogger)
OFA02: TX2 RX2)
(14) Position für das PoE-Modul (POE)
(18) RS485-Kommunikationsklemme
(JX01)
(20) AC-Eingangsklemme des 24-V-
Stromversorgungsmoduls (JX02)
