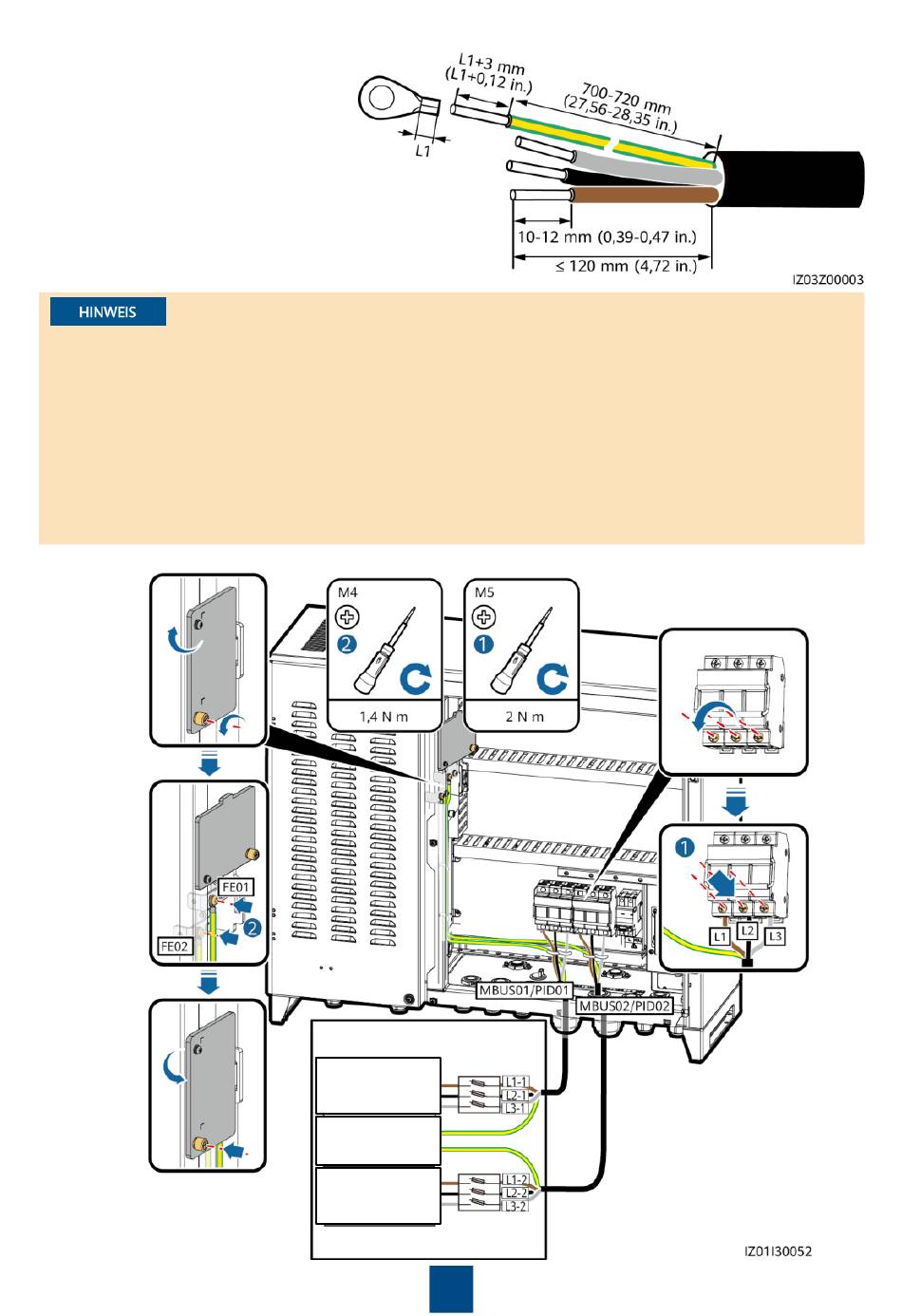

1. Bereiten Sie ein Kabel vor.
2. Crimpen Sie einen Kabelschuh.
3. Schließen Sie die Kabeladern L1, L2
und L3 an den dreiphasigen
Eingangsschalter an. Schließen Sie
das FE-Kabel an der FE-Schiene an.
4. Fixieren Sie das Kabel.
• Schließen Sie die Kabeladern L1-1, L2-1 und L3-1 aus dem Schalter FU01 über einen
dreiphasigen Netzschalter jeweils an die Anschlüsse A, B und C auf der Sammelschiene 1 der
Trafostation an.
•
Schließen Sie die Kabeladern L1-2, L2-2 und L3-2 aus dem Schalter FU02 über einen
dreiphasigen Netzschalter jeweils an die Anschlüsse A, B und C auf der Sammelschiene 2 der
Trafostation an.
•
Schließen Sie das FE-Kabel für das PID-Modul an die Erdungsschiene in der Trafostation an.
•
Stellen Sie sicher, dass die Kabeladern L1, L2 und L3 in der richtige Phasenfolge
angeschlossen sind.
• Verwechseln Sie nicht das Kabel zum Anschluss FE01 mit dem Kabel zum Anschluss FE02.
Trafostation
Dreiphasiger
Netzschalter 1
Trafostation-
Sammelschiene 1
A/B/C
Erdungsschiene in
der Trafostation
Trafostation-
Sammelschiene 2
A/B/C
Dreiphasiger
Netzschalter 2
