Komponenten von SmartACU2000D-D-03

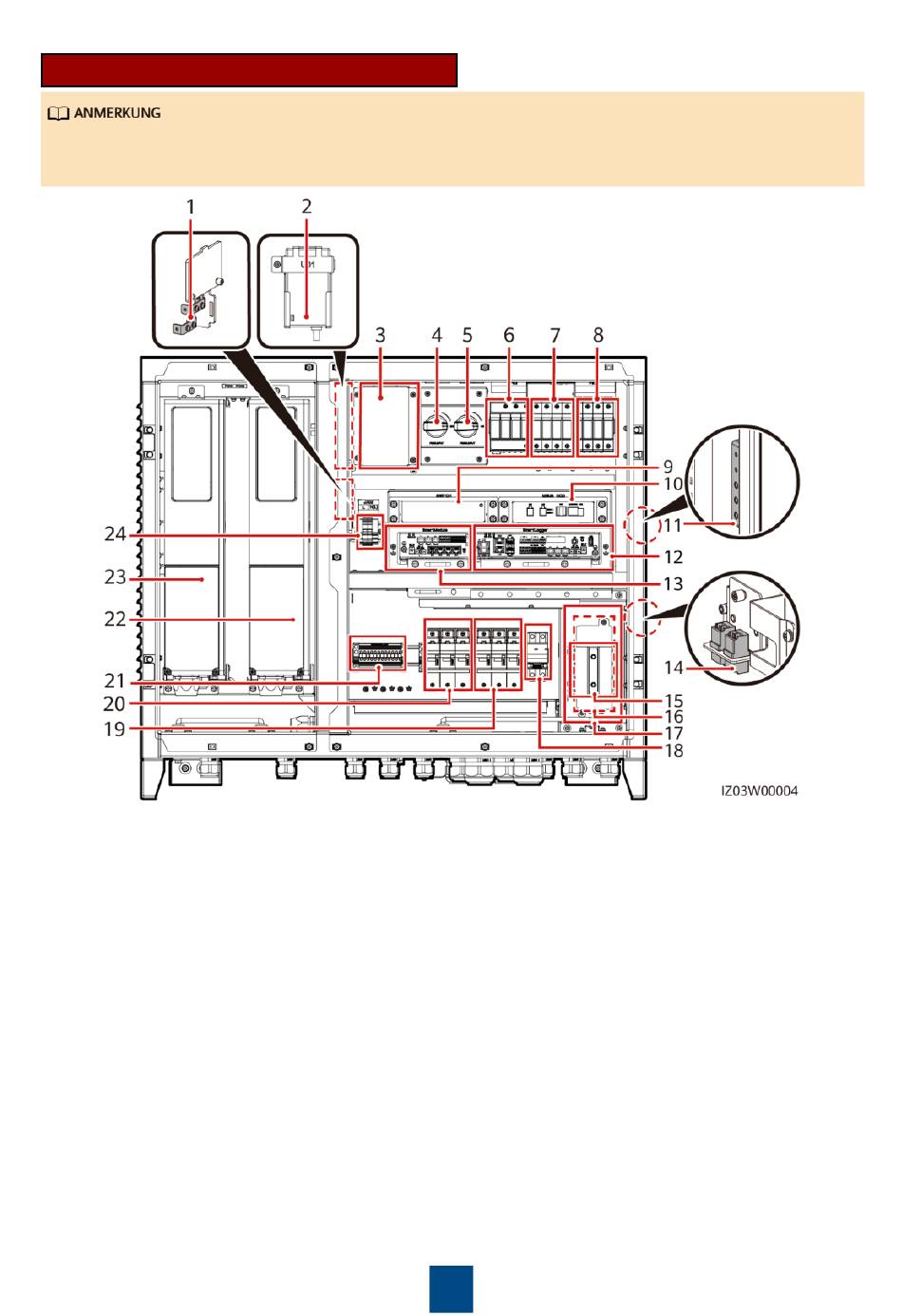

Der Einfachheit halber werden in der folgenden Abbildung nur die Komponenten gezeigt, die Sie
bedienen müssen, und die reservierten Montagepositionen.
(1) FE-Schiene (Funktionserdung) für PID (FE01,
FE02)
(3) Position für das 24-V-DC-
Stromversorgungsmodul (U02)
(5) PID02-Eingangsschalter (QF02)
(7) Dreiphasiges SPD 1 (F01)
(9) Position für den Ethernet-Switch (SWITCH)
(11) PE-Schiene
(13) SmartModule1000A01 (SmartModule)
(15) Position für Power over Ethernet (PoE) SPD (16) Position für das PoE-Modul (POE)
(17) ATB (Access Terminal Box,
Zugangsanschlusskasten)
(19) Dreiphasiger Eingangsschalter 2 (FU02)
(21) RS485-Kommunikationsklemme (JX01)
(23) SmartPID2000 (PID01)
(2) SmartLogger-Netzadapter (U01)
(4) PID01-Eingangsschalter (QF01)
(6) Einphasiges Ü berspannungsschutzgerät (Surge
Protection Device, SPD) (F03)
(8) Dreiphasiges SPD 2 (F02)
(10) SmartMBUS CCO (MBUS CCO)
(12) SmartLogger3000 (SmartLogger)
(14) Glasfaseradapter (OFA01: TX1 RX1; OFA02:
TX2 RX2)
(18) Einphasiger Eingangsschalter (QF03)
(20) Dreiphasiger Eingangsschalter 1 (FU01)
(22) SmartPID2000 (PID02)
(24) AC-Eingangsklemme des 24-V-
Stromversorgungsmoduls (JX02)
