Konfigurationen in typischen Szenarien

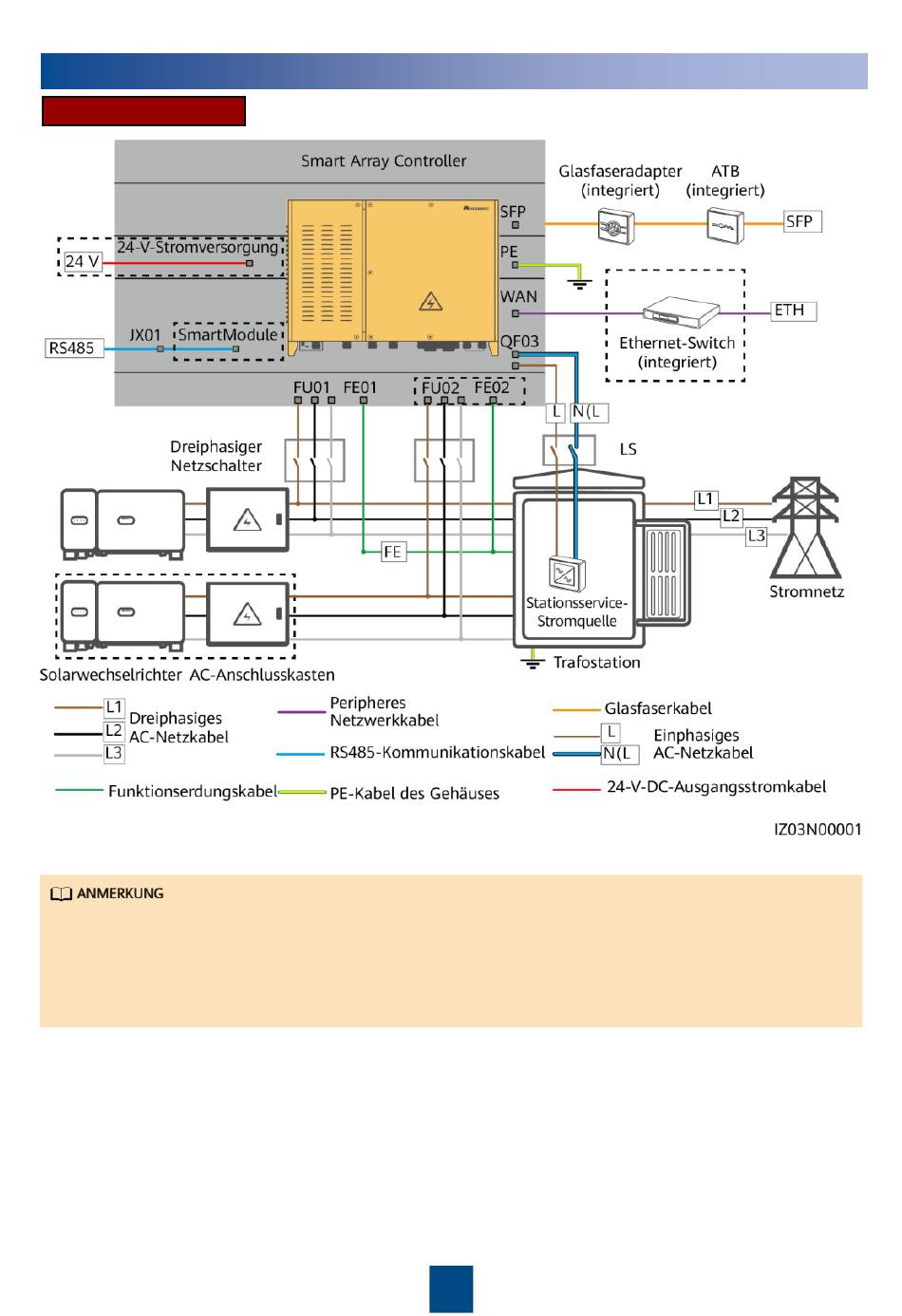

LWL-Ringnetzwerk
•
Komponenten in gestrichelten Feldern sind optional. Zur besseren Ü bersicht werden in dieser
Abbildung nicht alle werkseitig installierten Komponenten und Kabel gezeigt.
Das SmartModule wird vor der Auslieferung im SmartACU2000D-D-03 installiert. Sie müssen
•
keine Arbeitsschritte am SmartModule durchführen. Wenn für den SmartACU2000D-D-01
RS485-Anschlüsse erforderlich sind, kann das SmartModule optional installiert werden.
