Element
Beschreibung
GPSMAP 8500
NMEA 2000-Stichleitung
NMEA 2000-Netzkabel
Zündschalter bzw. Leitungsschalter

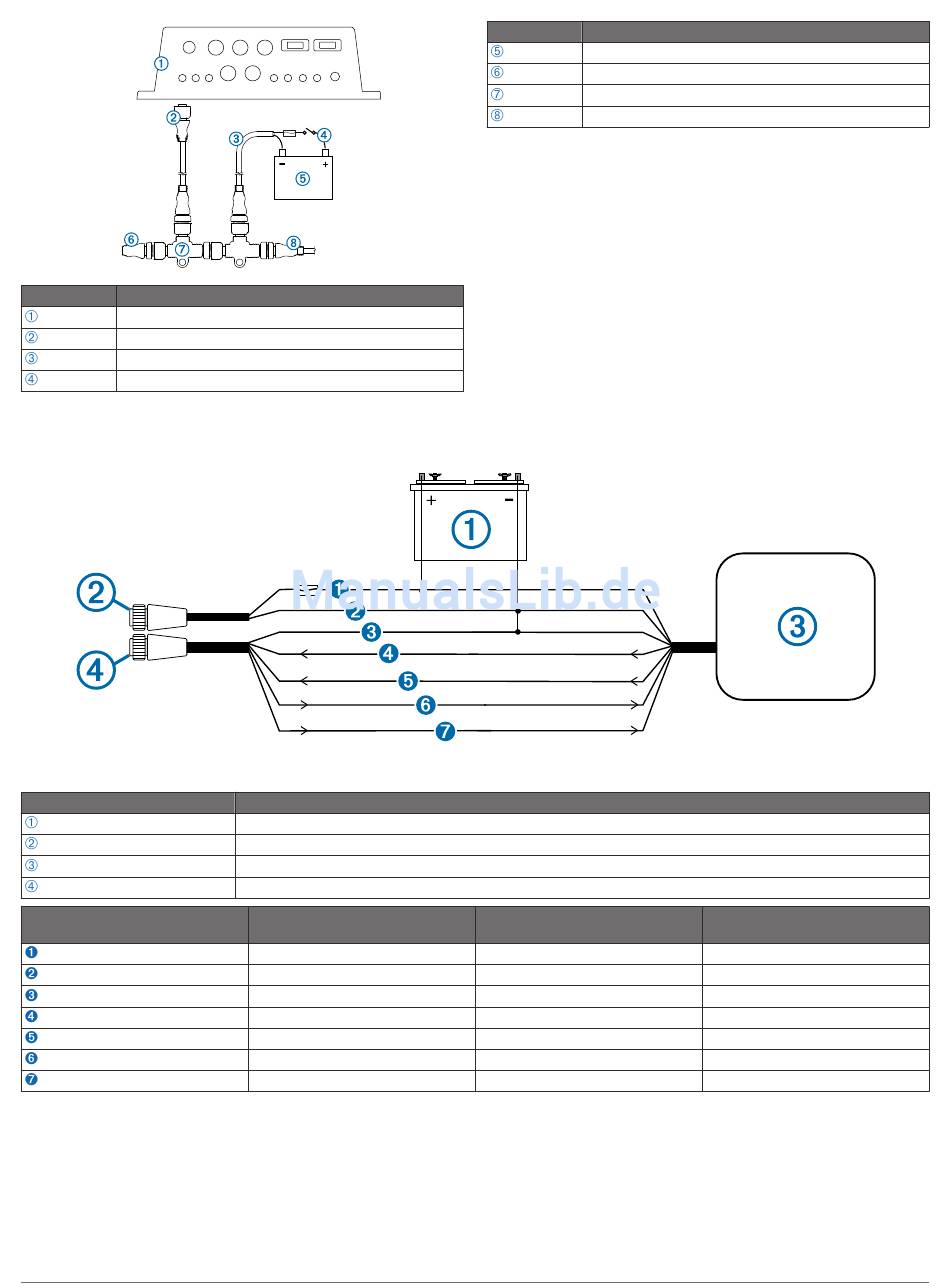

Grundlegende NMEA 0183-Verbindungen
Diese Abbildungen stellen die grundlegende NMEA 0183-Verkabelung dar, die zur Verbindung des Geräts mit NMEA 0183-
kompatiblen Geräten verwendet wird. Weitere Informationen zu den NMEA 0183-Funktionen des Geräts finden Sie auf
Element
Element
6
NMEA 0183-kompatibles Standardgerät
Beschreibung
12-V-Gleichstromquelle
Netzkabel
NMEA 0183-kompatibles Gerät
NMEA 0183-Kabel
Funktion der Garmin-Leitung
Stromversorgung
Stromversorgung, Masse
Daten, Masse
Empfang A (+)
Empfang B (-)
Übertragung A (+)
Übertragung B (-)
Element
Beschreibung
12-V-Gleichstromquelle
NMEA 2000-Abschlusswiderstand
NMEA 2000-T-Stück
NMEA 2000-Backbone-Kabel
Hinweise für NMEA 0183-Verbindungen
• Die Installationsanweisungen aus dem Lieferumfang des
NMEA 0183-kompatiblen Geräts sollten Informationen zum
Identifizieren der Sende- (Tx) und Empfangsleitungen (Rx)
A (+) und B (-) enthalten.
• Werden NMEA 0183-Geräte mit zwei Sende- und zwei
Empfangsleitungen verbunden, müssen der NMEA 2000-Bus
und das NMEA 0183-Gerät nicht mit einer gemeinsamen
Masse verbunden sein.
• Wenn Sie ein NMEA 0183-Gerät nur mit einer
Sendeleitung (Tx) oder einer Empfangsleitung (Rx)
verbinden, müssen der NMEA 2000-Bus und das
NMEA 0183-Gerät mit einer gemeinsamen Masse
verbunden sein.
Farbe der Garmin-Leitung
Rot
Schwarz
Schwarz
Weiß
Orange/Weiß
Grau
Pink
Seite
7.
Funktion der Leitung des NMEA
0183-Geräts
Stromversorgung
Stromversorgung, Masse
Daten, Masse
Übertragung A (+)
Übertragung B (-)
Empfang A (+)
Empfang B (-)
