Element

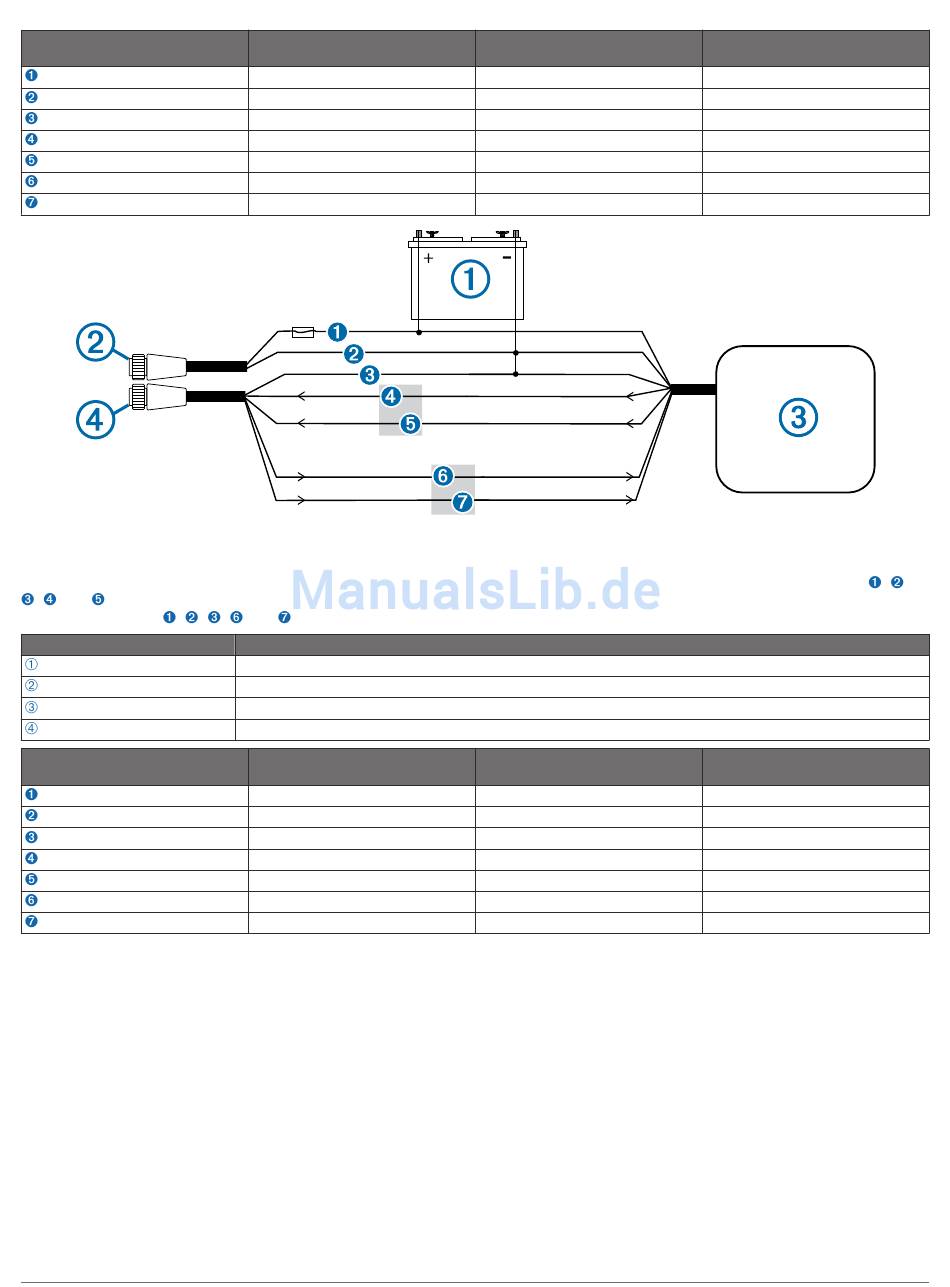

HINWEIS: In diesem Schaltplan sind sowohl Verbindungen für das Senden als auch für den Empfang aufgezeichnet. Wenn Sie das
Garmin-Gerät verbinden, um Informationen von einem NMEA 0183-kompatiblen Gerät zu empfangen, gelten die Elemente
,
und
. Wenn Sie das Garmin-Gerät verbinden, um Informationen an ein NMEA 0183-kompatibles Gerät zu übertragen,
gelten die Elemente
,
,
Element
Element
Funktion der Garmin-Leitung
Stromversorgung
Stromversorgung, Masse
Daten, Masse
RxA (+)
RxB (-)
TxA (+)
TxB (-)
NMEA 0183-kompatibles Standardgerät für die Einwegekommunikation
,
und
.
Beschreibung
12-V-Gleichstromquelle
Netzkabel
NMEA 0183-kompatibles Gerät
NMEA 0183-Kabel
Funktion der Garmin-Leitung
Stromversorgung
Stromversorgung, Masse
Daten, Masse
RxA (+)
RxB (-)
TxA (+)
TxB (-)
Farbe der Garmin-Leitung
Rot
Schwarz
Schwarz
Weiß
Orange/Weiß
Grau
Pink
Farbe der Garmin-Leitung
Rot
Schwarz
Schwarz
Weiß
Orange/Weiß
Grau
Pink
Funktion der Leitung des NMEA
0183-Geräts
Stromversorgung
Stromversorgung, Masse
Daten, Masse
TxA (+)
TxB (-)
RxA (+)
RxB (-)
,
Funktion der Leitung des NMEA
0183-Geräts
Stromversorgung
Stromversorgung, Masse
Daten, Masse
TxA (+)
TxB (-)
RxA (+)
RxB (-)
,
