Element Beschreibung
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
NMEA 2000 T-Stück
NMEA 2000 Abschlusswiderstand oder Backbone-Kabel
Hinweise zu Verbindungen mit J1939 Motornet-
zwerken
Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie
ein Garmin GPSMAP J1939 Zubehörkabel verwenden, wenn
Sie den Kartenplotter mit dem J1939 Motornetzwerk verbinden.
Bei Verwendung eines anderen Kabels erlischt die Garantie.
Wenn auf dem Boot bereits ein Motornetzwerk vorhanden ist,
sollte es an das Stromnetz angeschlossen sein. Fügen Sie
keine zusätzliche Stromversorgung hinzu.
Dieser Kartenplotter kann mit einem Motornetzwerk auf dem
Boot verbunden werden, um Daten von kompatiblen Geräten zu
lesen, z. B. von bestimmten Motoren. Für das Motornetzwerk gilt
ein Standard, und es verwendet proprietäre Datensätze.
Sie sollten nur einen Kartenplotter mit einem Motornetzwerk
verbinden. Wenn Sie mehrere Kartenplotter mit einem
Motornetzwerk verbinden, kann es zu unerwarteten
Verhaltensweisen kommen.
Der Anschluss J1939 dient zum Verbinden des Geräts mit dem
vorhandenen Motornetzwerk. Sie müssen das Kabel in einem
Abstand von maximal 6 m (20 Fuß) zum Backbone des
Motornetzwerks verlegen.
Das Garmin GPSMAP J1939 Zubehörkabel muss mit einer
Stromquelle verbunden und ordnungsgemäß abgeschlossen
sein. Weitere Informationen zum Herstellen einer Verbindung
mit dem Motornetzwerk finden Sie in der vom Hersteller
bereitgestellten Dokumentation für den Motor.
Pin
Leitungsfarbe
Blank
Rot
Schwarz
Weiß
Blau
Hinweise für NMEA
®
0183 Verbindungen
• Der Kartenplotter verfügt über einen Tx-Anschluss (Senden)
und einen Rx-Anschluss (Empfangen).
• Gemäß NMEA 0183 Konvention verfügt jeder Anschluss über
2 Leitungen mit den Bezeichnungen A und B. Die
entsprechenden Leitungen A und B der einzelnen internen
Anschlüsse sollten mit den Leitungen A (+) und B (-) des
NMEA 0183 Geräts verbunden werden.
• Sie können ein NMEA 0183 Gerät über den Rx-Anschluss
verbinden, um Daten auf diesen Kartenplotter zu übertragen,
und Sie können drei NMEA 0183 Geräte parallel mit dem Tx-
Anschluss verbinden, um von diesem Kartenplotter
ausgegebene Daten zu empfangen.
• Identifizieren Sie die TX-Ausgangsleitungen und die RX-
Eingangsleitungen anhand der Installationsanweisungen für
das NMEA 0183 Gerät.
• Für längere Kabelwege müssen Sie ein abgeschirmtes
Twisted-Pair-Kabel, AWG 28, verwenden. Verlöten Sie alle
HINWEIS
Beschreibung
Abschirmung
Stromversorgung, positiv
Stromversorgung, negativ
CAN High
CAN Low
Verbindungen, und dichten Sie sie mit einem
Schrumpfschlauch ab.
• Verbinden Sie nicht die NMEA 0183 Datenleitungen von
diesem Gerät mit der Masse (Stromversorgung).
• Das Netzkabel von diesem Kartenplotter und den NMEA
0183 Geräten muss mit einer gemeinsamen Masse
(Stromversorgung) verbunden sein.
• Die internen NMEA 0183 Anschlüsse und
Übertragungsprotokolle werden über den Kartenplotter
konfiguriert. Weitere Informationen finden Sie im
Benutzerhandbuch des Kartenplotters im Abschnitt zu NMEA
0183.
• Eine Liste der zugelassenen NMEA 0183 Datensätze, die
vom Kartenplotter unterstützt werden, finden Sie im
Benutzerhandbuch des Kartenplotters.

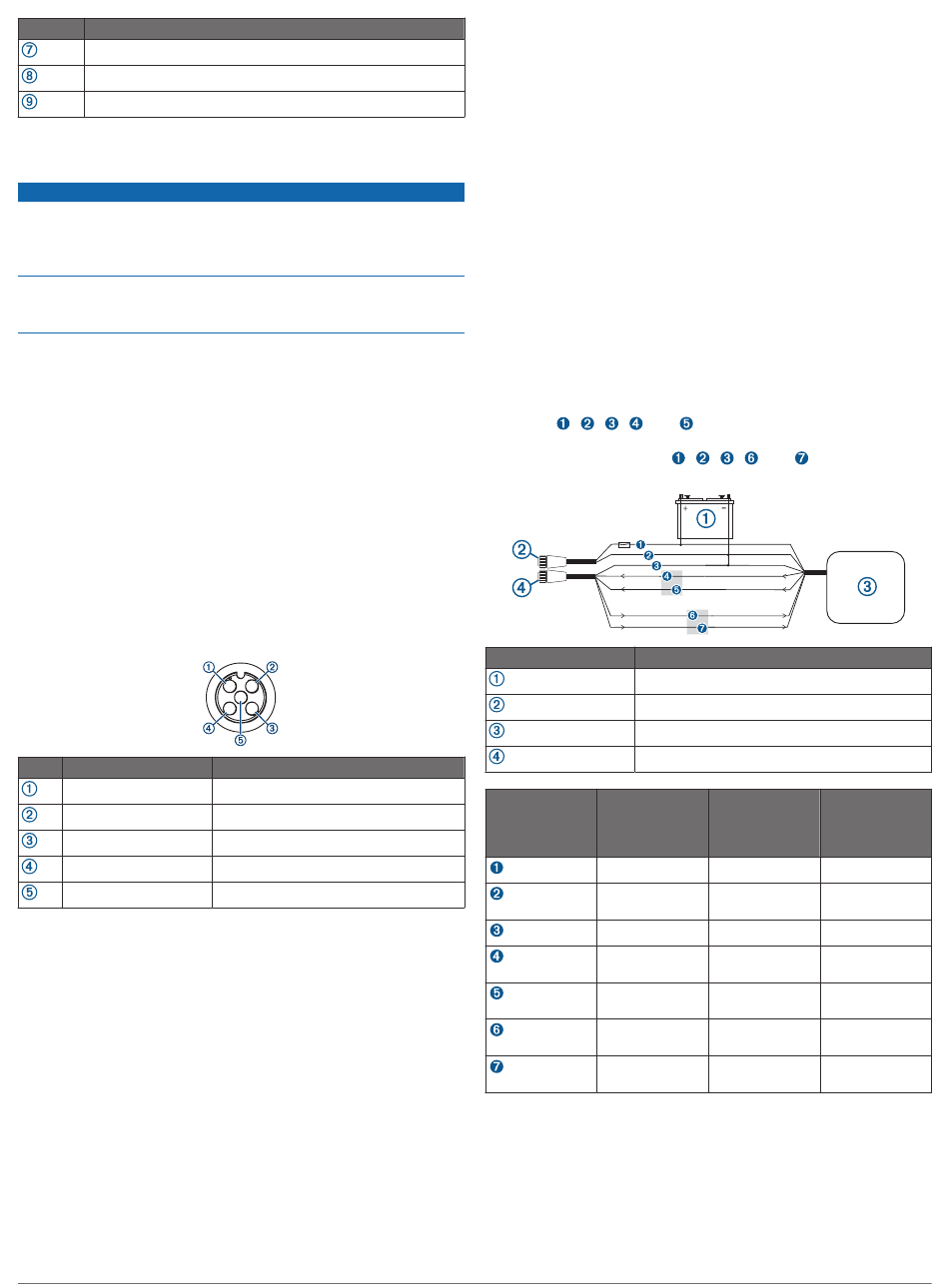

Verbinden von NMEA 0183 Geräten
In diesem Schaltplan sind Verbindungen für die
Zweiwegekommunikation zum Senden und Empfangen von
Daten dargestellt. Dieser Plan kann auch für die
Einwegekommunikation verwendet werden. Für den Empfang
von Informationen von einem NMEA 0183 Gerät gelten die
Elemente
,
,
,
und
Geräts. Für das Senden von Informationen an ein NMEA 0183
Gerät gelten die Elemente
des Garmin Geräts.
Element
Beschreibung
Stromversorgung
Netzkabel
NMEA 0183 Gerät
NMEA 0183 Kabel
Element
Funktion der
Garmin Leitung
Leistung
Stromversor-
gung, Masse
Daten, Masse
Rx/A
(Eingang +)
Rx/B (Eingang -) Weiß
Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung
(Rx) verfügt (nicht A, B, + oder -), schließen Sie die pinkfarbene
Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung
(Tx) verfügt (nicht A, B, + oder -), müssen Sie die weiße/
orangefarbene Leitung mit der Masse verbinden.
beim Verbinden des Garmin
,
,
,
und
beim Verbinden
Farbe der
Funktion der
Garmin Leitung
Leitung des
NMEA 0183
Geräts
Rot
Leistung
Schwarz
Stromversor-
gung, Masse
Schwarz
Daten, Masse
Weiß/Orange
Tx/A
(Ausgang +)
Tx/B
(Ausgang -)
Grau
Rx/A
(Eingang +)
Pink
Rx/B (Eingang -)
5
