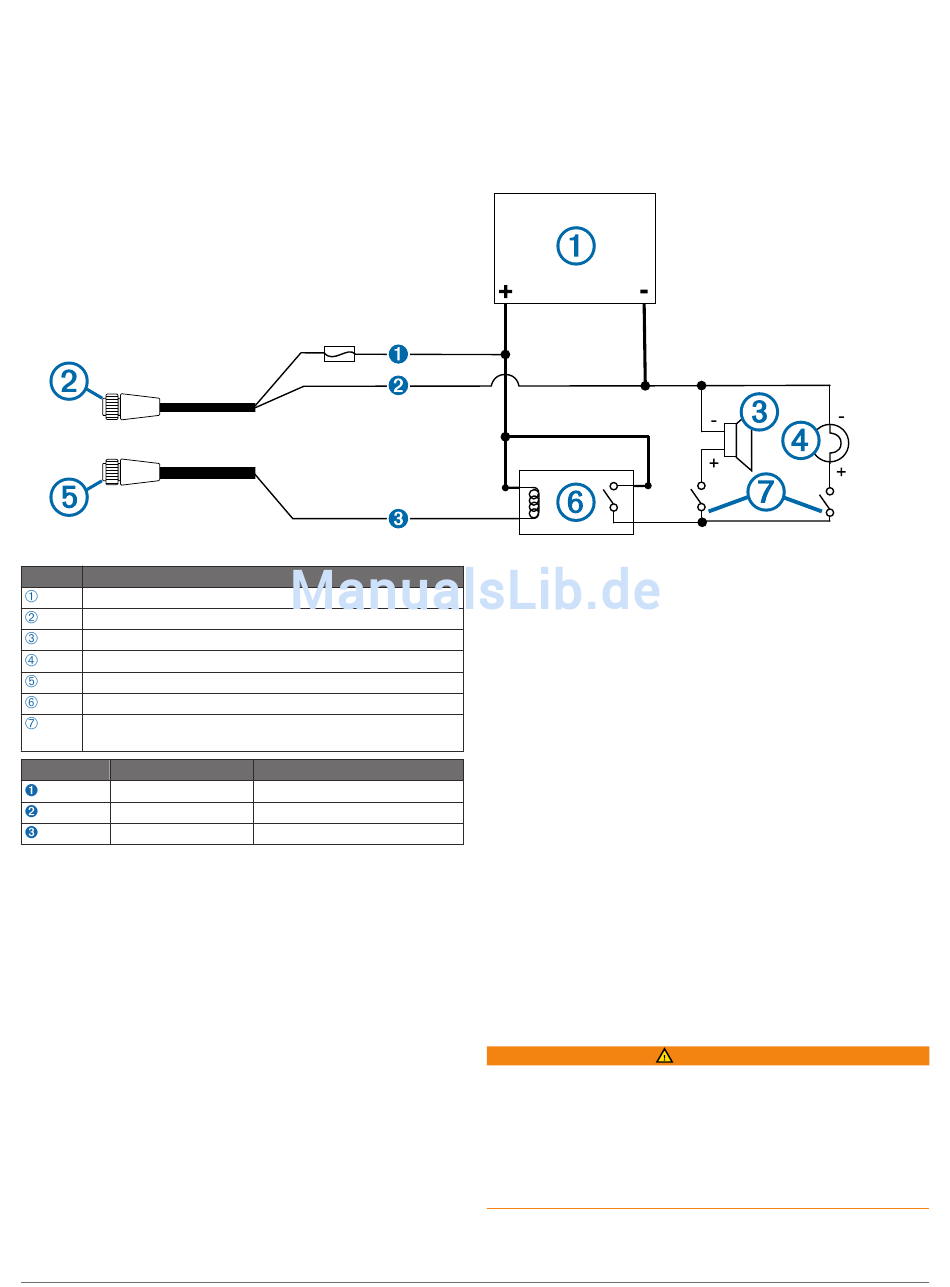

Verbindungen für Leuchte oder Horn
Das Gerät kann mit einer Leuchte, einem Horn oder beidem
verwendet werden, um ein akustisches oder optisches Signal
auszulösen, wenn der Kartenplotter eine Meldung anzeigt. Dies
ist optional, und die Alarmleitung muss nicht verwendet werden,
um eine ordnungsgemäße Funktionsweise des Geräts zu
gewährleisten. Beachten Sie beim Verbinden des Geräts mit
einer Leuchte oder einem Horn folgende Hinweise:
Element Beschreibung
10- bis 35-V-Gleichstromquelle
Netzkabel
Horn
Leuchte
NMEA 0183-Kabel
Relais (Spulenstrom, 100 mA)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element
Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zu Videoeingang und -ausgang
Der GPSMAP 8500 unterstützt die Videoeingabe von vier
Composite-Quellen und die Videoausgabe auf zwei digitalen
oder analogen Anzeigegeräten. Beachten Sie beim Verbinden
von Videoeingangs- und -ausgangsquellen folgende Hinweise.
• Die vier Composite-Videoanschlüssen haben die
Bezeichnungen CVBS 1 IN, CVBS 2 IN, CVBS 3 IN und
CVBS 4 IN.
◦ Diese vier Anschlüsse verwenden BNC-Stecker. Sie
können einen BNC-auf-RCA-Adapter verwenden, um eine
Composite-Videoquelle mit RCA-Steckern mit diesen
Anschlüssen zu verbinden.
◦ Das Video von mit diesen Anschlüssen verbundenen
Quellen ist nur für die Anzeige auf dem GMM oder auf
einem zusätzlichen Bildschirm verfügbar, der mit
demselben GPSMAP 8500 verbunden ist. Composite-
Video wird nicht über das Garmin-Marinenetzwerk oder
NMEA 2000-Netzwerk weitergegeben.
• Die zwei DVI-I-Ausgänge sind mit MAIN DVI-I VIDEO OUT
und MIRROR DVI-I VIDEO OUT gekennzeichnet. Diese zwei
Anschlüsse verwenden DVI-I-Stecker und sind mit
Funktion der Leitung
Stromversorgung
Masse
Alarm
• Beim Ertönen des Alarms schaltet der Alarmstromkreis in
einen Niederspannungszustand.
• Der maximale Strom beträgt 100 mA. Zur Begrenzung des
Stroms vom Plotter auf 100 mA ist ein Relais erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.
verschiedenen digitalen und analogen Steckern und
Adaptern kompatibel.
◦ Sie können ein DVI-D-Kabel verwenden, um einen GMM
oder ein anderes DVI-kompatibles digitales Anzeigegerät
zu verbinden. Bei Bedarf können Sie einen DVI-D-auf-
HDMI-Adapter verwenden, um eine Verbindung mit einem
HDTV- oder einem anderen HDMI-kompatiblen
Anzeigegerät herzustellen.
◦ Sie können ein DVI-I-Kabel verwenden, um einen
Computerbildschirm oder ein anderes DVI-I-kompatibles
Anzeigegerät zu verbinden. Bei Bedarf können Sie einen
DVI-I-auf-VGA-Adapter verwenden, um eine Verbindung
mit einem VGA-kompatiblen Anzeigegerät herzustellen.
• Der Anschluss MAIN DVI-I VIDEO OUT ist für die
Verwendung mit dem GMM-Hauptgerät vorgesehen. Weitere
Informationen finden Sie auf
Drittanbieters kann mit diesem Anschluss verbunden
werden, unterstützt jedoch nicht die Touchscreen-Bedienung
des Geräts.
• Der Anschluss MIRROR DVI-I VIDEO OUT ermöglicht es
Ihnen, ein Spiegelbild von MAIN DVI-I VIDEO OUT auf
einem verbundenen Anzeigegerät zu sehen.
Verbindungen mit Kartenlesern
Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den
leitungsinternen Sicherungshalter. Vermeiden Sie mögliche
Verletzungen oder Produktschäden durch Feuer oder
Überhitzung, indem Sie darauf achten, dass die richtige
Sicherung eingesetzt ist (siehe technische Daten zum Produkt).
Darüber hinaus erlischt die Garantie des Produkts, wenn Sie
das Netzkabel anschließen und nicht die richtige Sicherung
eingesetzt ist.
1
Führen Sie das Netzkabel zur Stromquelle und zum Gerät.
Seite
5. Ein Bildschirm eines
WARNUNG
