Montage Des Bedienpanels (Wand-Touch-Panel) - Planika GaLiO Insert #2 Remote Betriebsanleitung

3.3. Montage des Bedienpanels (Wand-Touch-Panel)

Vom Bedienpanel gehen Leitungen, die standardmäßig 8 Meter lang sind (zur Steuerung und Energieversorgung des
Empfängers) . ACHTUNG!
durch die Umgebung gestört werden, was ein unkontrolliertes Einschalten und Ausschalten des Gerätes verursachen
könnte.
Bestimmen Sie den Ort für die Montage des Bedienpanels.
•
Die Leitungen durch die Öffnung (50 x 80 mm) des Aufputzgehäuses durchführen.
•
Vergewissern Sie sich, dass im Aufputzgehäuse c. 12 cm der Leitungen gelassen werden, was den
•
reibungslosen Batterietausch ermöglicht.
Verbinden Sie das Bedienpanel mit den Leitungen, indem Sie den Stecker in die Steckdose stecken.
•
Copyright Planika Sp. z o.o.

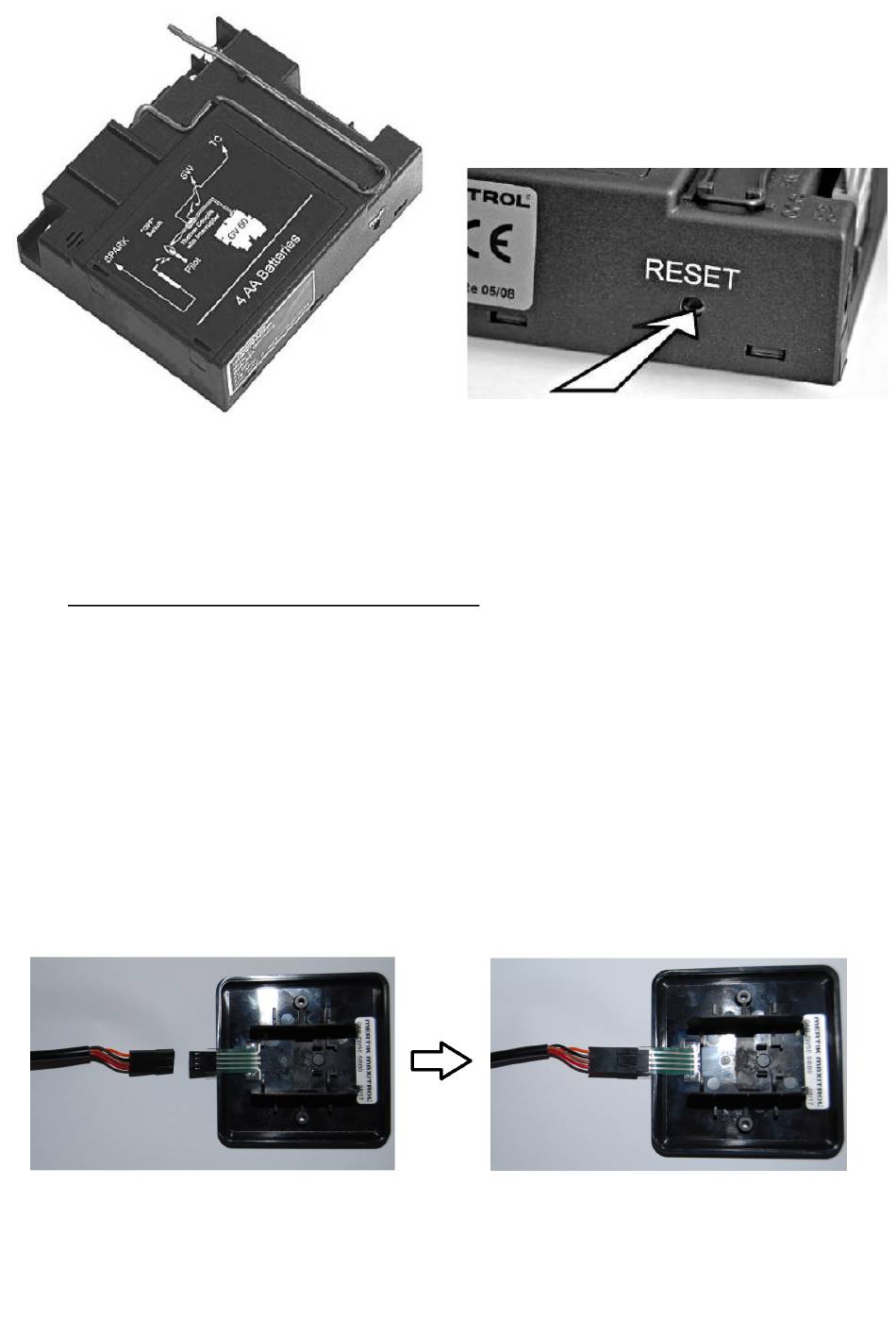

Bild 2: Knopf "RESET" im Empfängergehäuse
Die Leitungen dürfen nicht verlängert werden!!! Bei längeren Leitungen könnte das Signal
www.planikafires.com IG0073#05 22.02.2018 7
