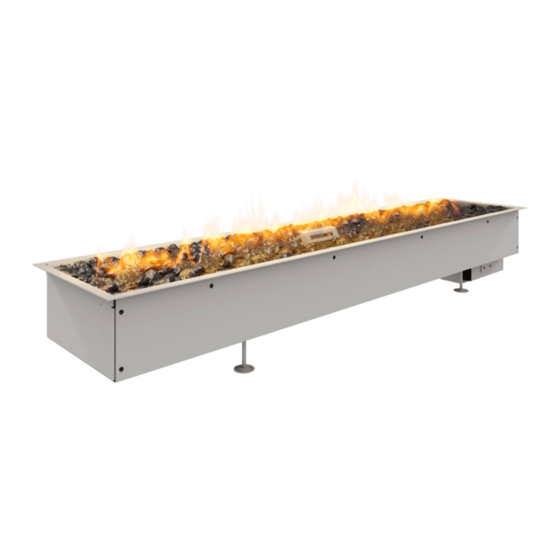

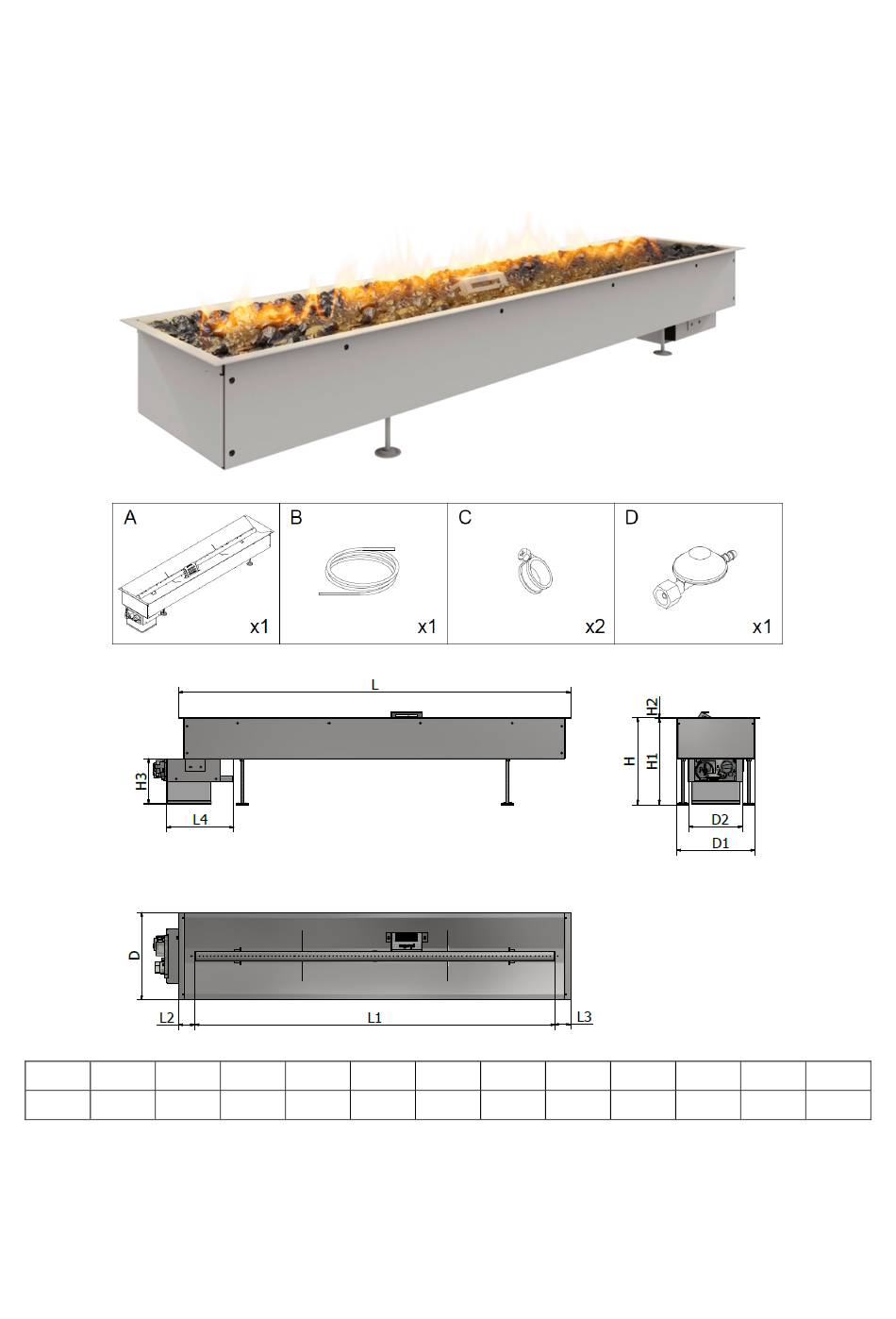

- Seite 1 MONTAGEANLEITUNG GaLiO Insert Remote [mm] 226 225,5 1027 43,5 43,5 Hergestellt durch: Planika Sp. z o.o. ul. Bydgoska 38 86-061 Brzoza Polen Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
-
Seite 2: Inhaltsverzeichnis
INSTALLATION DES GASANSCHLUSSES ........................17 Anschluss und Austausch der Gasflasche ....................... 17 Adapters für verschiedene Typen der Gasflaschen ..................19 Austausch des Druckminderers ........................20 TECHNISCHE DATEN ..............................21 KONTAKTDATEN DES HERSTELLERS ........................22 Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 3: Einführung
Die Feuerstelle nicht an Orten aufstellen, wo Kinder, unbefugten Personen und Tiere leichten Zugang haben, • da der direkte Kontakt mit den Flammen und heißen Oberflächen zu Verbrennungen führen kann. Das Gerät keinen direkten Wind aussetzen. Die Feuerstelle (das Gerät) sofort ausschalten. • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 4: Handhabung Zur Nutzung Der Gasflasche
4x Tüten mit Steinen • 1x Edelstahl-Klemmband – auf Schlauch und Druckminderer befestigt • 1x Gummischlauch für Gas 4m – vormontiert • 1x Druckminderer (37mbar) – vormontiert • 1x Montage- und Betriebsanleitung • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 5: Auspacken Und Installation
Brennerrinne nur mit einer Schicht der Deko-Steine belegen und c. jede 10 cm einen größeren Abstand zwischen den Steinen lassen (Siehe Bild 2). Bild 2 Sobald alle Schritte der Montageanleitung durchgeführt wurden, darf man die Gasflasche anschließen (siehe • Punkt 5). Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 6: Montage
Geräte oder andere wärmeempfindliche Gegenstände installiert werden, da dies die Lebensdauer dieser Gegenstände erheblich verringern könnte. Planika übernimmt keine Haftung für Schäden, die als Folge der Einwirkung hoher Temperaturen entstanden sind. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02... - Seite 7 Gehäuse ohne eine Abdachung eingeplannt wurde, muss der dem heißen Luft ausgesetzte Innenbereich aus nicht brennbaren Stoffen ausgeführt werden. Das Gerät darf nur in Betrieb genommen werden, wenn es fachgerecht eingebaut wurde. • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
-
Seite 8: Anleitung Zur Anfertigung Des Einbaus Für Das Gerät
Die Nische für den Einsatz soll nach der folgenden Zeichnung erstellt werden. Es ist darauf zu achten, dass • die Verkleidung korrekt waagerecht ausgerichtet wird, da es keine Möglichkeit besteht den Einsatz nachträglich waagrecht auszurichten. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 9: Montage Auf Den Stutzen
4.1.2 Montage auf den Stutzen In dieser Montagevariante steht das Gerät auf den beigefügten Stützfüßen. Das Gerät soll im freien Raum • eingeplant werden, wo eine problemlose Installation und die ausreichende Luftzirkulation im Einbau möglich sind. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... - Seite 10 • Sockel aufstellen. Die Oberflächen der Sockel sollen sich auf der Höhe H + 10 mm unter der Oberfläche des Gerätes befinden. Ein Lüftungsgitter oder Lüftungsausschnitt soll bei der Grundfläche vorhanden sein. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
-
Seite 11: Montage Des Bedienpanels Und Der Gasflasche
4.2 Montage des Bedienpanels und der Gasflasche 4.2.1 Montage des Bedienpanels auf dem Gehäuse Das Bedienpanel und das Gasventil sind mit dem GaLiO Einsatz dank elastischer Gasleitungen und dem • Zündungskabel untrennbar verbunden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... - Seite 12 Gasventils an vier verschiedenen Orten ermöglichen. Zusätzlich kann man die Position des Bedienpanels an die Einbauvariante und die Einbautiefe anpassen. Am Ort der Montage des Bedienpanels muss eine Revisionstür vorhanden sein, die den Zugriff auf die • Steuerung ermöglicht. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
- Seite 13 Die dem Gerät beiliegende Gasleitung ermöglicht die Installation der Gasflasche in der maximalen • Entfernung 3 Meter vom Bedienpanel. Die Gasflasche darf aber nicht näher als 1,5 Meter von der Feuerquelle installiert werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
- Seite 14 Das Bedienpanel mit dem Gasventil und den zum GaLiO Einsatz zugehenden elastischen Gasleitungen darf auch außerhalb der Verkleidung für den Einsatz installiert werden. Die maximale Entfernung beträgt 1 Meter von der Mitte des Geräts. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02...
- Seite 15 Grundfläche) vorhanden sein. Die Masse der Verkleidung können je nach dem Typ der Gasflasche unterschiedlich, doch ausreichend für die ungehinderte Installation der Flasche sein. Die Montage des Bedienpanels über der Gasflasche ist nicht empfohlen, da die freie Installation und der Austausch der Gasflasche gehindert wären. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
-
Seite 16: Mögliche Einbauvarianten
• Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. 4.3 Mögliche Einbauvarianten Bei allen unten dargestellten Einbauvarianten soll man die bereits beschriebenen Hinweise beachten. 4.3.1 Situationen, bei welchen die Montage der vorderen Hartglasscheiben notwendig ist Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 17: Situationen, Bei Welchen Die Montage Der Vorderen Hartglasscheiben Verboten Ist
Gummi-Ring da ist und ob er während des Gasflaschenaustausches nicht beschädigt wurde. Manche Verschraubungen besitzen Knebelgriffe, die zum Festschrauben dienen. Bei anderen soll man Schlüssel verwenden und das Linksgewinde fest zudrehen. Beim Schlüsselgebrauch soll man Gewinde nicht überdrehen, da es die Ringbeschädigung verursachen kann. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... - Seite 18 Verschraubungen nicht zu überdrehen. 5. Für die Öffnung der Gasströmung drehen Sie 4. Um die Gasströmung zu öffnen, drehen Sie den das Gasventil gegen den Uhrzeigersinn. Umschalter bis zur ON-Stellung (oder zum Flamme-Symbol). Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
-
Seite 19: Adapters Für Verschiedene Typen Der Gasflaschen
5.2 Adapters für verschiedene Typen der Gasflaschen In Fällen, in welchen der im Gerät vorinstallierte Druckminderer zum Gasflaschenventilgewinde nicht passt, verwenden Sie einen der dem Gerät beigefügten Adapters. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 20: Austausch Des Druckminderers
3. Trennen Sie den Druckminderer von der Gasflasche (die Anleitung oben). Lockern Sie die Metallbinde mit einem Philips-Schraubendreher oder einem Gabelschlüssel. Verschieben Sie die Metallbinde unten dem Stutzen des Druckminderers. 6. Ziehen Sie den Schlauch vom Stutzen des Druckminderers aus. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 21: Technische Daten
Brennerdruck beim mbar 22,2 27,3 35,4 11,0 maximalen Flammenniveau Hauptbrennerdüse Zündanlage G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L Gasventil Mertik GV 60 Mertik GV 60 Mertik GV 60 Mertik GV 60 Gasanschluss Ø9mm Ø9mm Ø9mm ⅜” Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017... -
Seite 22: Kontaktdaten Des Herstellers
KONTAKTDATEN DES HERSTELLERS Hersteller: Planika Sp. z o.o. Kontaktdaten: Bydgoska 38 86-061 Brzoza Polen Telefon: + 48 52 364 11 60 Fax: + 48 52 364 11 70 Copyright Planika Sp. z o.o. www.planikafires.com IG0072#02 24.04.2017...
