MONTAGEANLEITUNG
GaLiO Insert #2 Remote
G20/G25 (Erdgas) G30/G31 (Propan-Butan/Propan)

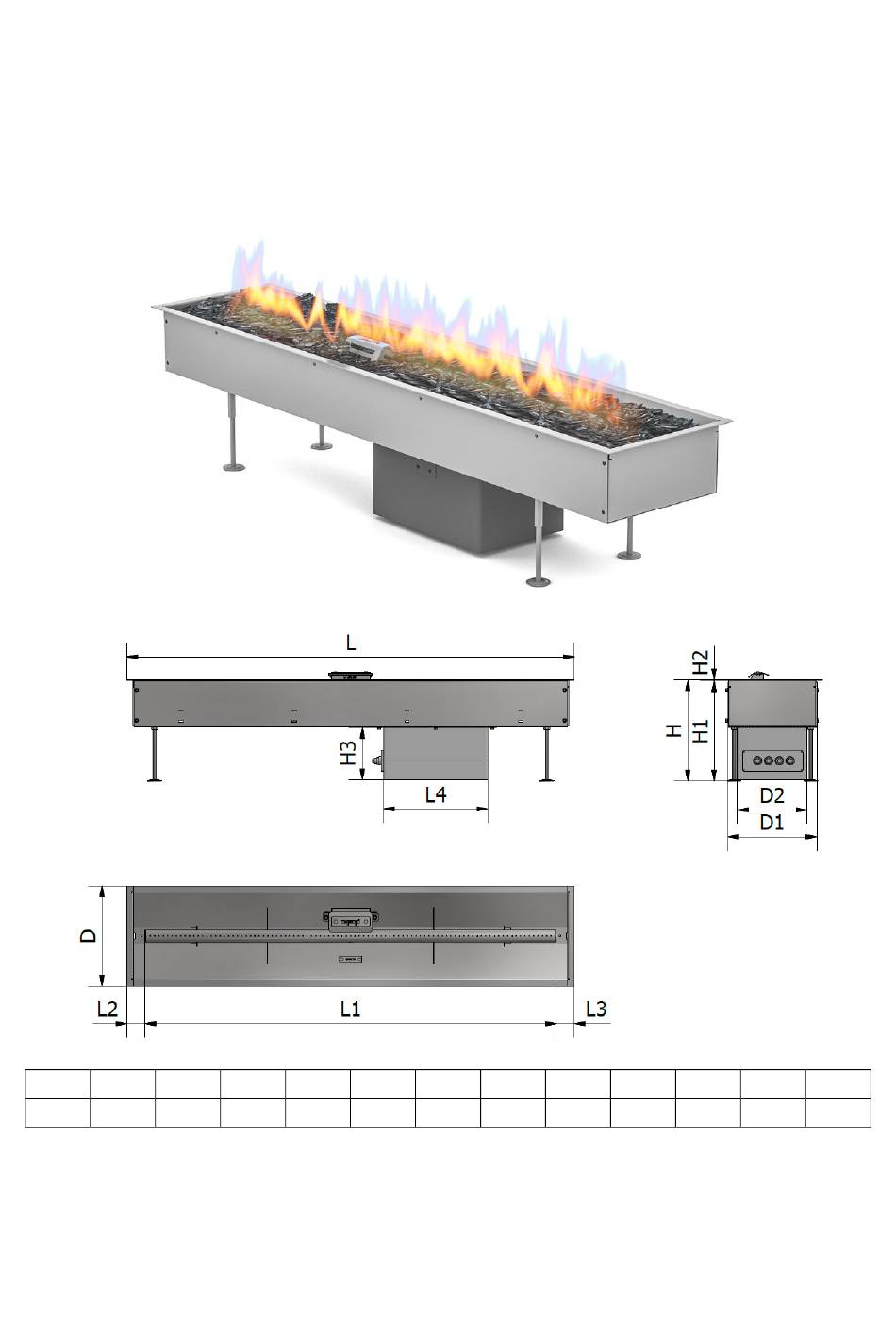

H
H1
H2
H3
L
L1
L2
L3
L4
D
D1
D2
[mm]
260 258,5
1,5
120
1027
944
43,5
43,5
240
230
205
160
Hergestellt durch:
Planika Sp. z o.o.
ul. Bydgoska 38
86-061 Brzoza
Polen
Copyright Planika Sp. z o.o.
www.planikafires.com
IG0072#04
22.02.2018
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Planika GaLiO Insert #2 Remote
Inhaltszusammenfassung für Planika GaLiO Insert #2 Remote
- Seite 1 MONTAGEANLEITUNG GaLiO Insert #2 Remote G20/G25 (Erdgas) G30/G31 (Propan-Butan/Propan) [mm] 260 258,5 1027 43,5 43,5 Hergestellt durch: Planika Sp. z o.o. ul. Bydgoska 38 86-061 Brzoza Polen Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
-
Seite 2: Inhaltsverzeichnis
Anschluss und Austausch der Gasflasche (nur LPG Version) ................16 Adapters für verschiedene Typen der Gasflaschen(nur LPG Version) ............18 Austausch des Druckminderers (nur LPG Version) ..................19 TECHNISCHE DATEN ..............................20 KONTAKTDATEN DES HERSTELLERS ........................21 Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 3: Einführung
Die Feuerstelle nicht an Orten aufstellen, wo Kinder, unbefugten Personen und Tiere leichten Zugang haben, • da der direkte Kontakt mit den Flammen und heißen Oberflächen zu Verbrennungen führen kann. Das Gerät keinen direkten Wind aussetzen. Die Feuerstelle (das Gerät) sofort ausschalten. • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 4: Handhabung Zur Nutzung Der Gasflasche
1x Gummischlauch für Gas 4m – vormontiert (nur LPG Version) • 1x Druckminderer (37mbar) – vormontiert (nur LPG Version) • 1x Euro Set Adaptern (nur LPG Version) • 1x Montage- und 1x Betriebsanleitung • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 5: Auspacken Und Installation
Brennerrinne nur mit einer Schicht der Deko-Steine belegen und c. jede 10 cm einen größeren Abstand zwischen den Steinen lassen (Siehe Bild 2). Bild 2 Sobald alle Schritte der Montageanleitung durchgeführt wurden, darf man die Gasflasche anschließen (siehe • Punkt 5). Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 6: Montage
Geräte oder andere wärmeempfindliche Gegenstände installiert werden, da dies die Lebensdauer dieser Gegenstände erheblich verringern könnte. Planika übernimmt keine Haftung für Schäden, die als Folge der Einwirkung hoher Temperaturen entstanden sind. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04... - Seite 7 Gehäuse ohne eine Abdachung eingeplannt wurde, muss der dem heißen Luft ausgesetzte Innenbereich aus nicht brennbaren Stoffen ausgeführt werden. Das Gerät darf nur in Betrieb genommen werden, wenn es fachgerecht eingebaut wurde. • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
-
Seite 8: Anleitung Zur Anfertigung Des Einbaus Für Das Gerät
Die Nische für den Einsatz soll nach der folgenden Zeichnung erstellt werden. Es ist darauf zu achten, dass • die Verkleidung korrekt waagerecht ausgerichtet wird, da es keine Möglichkeit besteht den Einsatz nachträglich waagrecht auszurichten. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 9: Montage Auf Den Stutzen
4.1.2 Montage auf den Stutzen In dieser Montagevariante steht das Gerät auf den beigefügten Stützfüßen. Das Gerät soll im freien Raum • eingeplant werden, wo eine problemlose Installation und die ausreichende Luftzirkulation im Einbau möglich sind. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... - Seite 10 • Sockel aufstellen. Die Oberflächen der Sockel sollen sich auf der Höhe H + 10 mm unter der Oberfläche des Gerätes befinden. Ein Lüftungsgitter oder Lüftungsausschnitt soll bei der Grundfläche vorhanden sein. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
-
Seite 11: Montage Des Bedienpanels Und Der Gasflasche
4.2 Montage des Bedienpanels und der Gasflasche 4.2.1 Montage des Bedienpanels auf dem Gehäuse Das Bedienpanel und das Gasventil sind mit dem GaLiO Einsatz dank elastischer Gasleitungen und dem • Zündungskabel untrennbar verbunden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... - Seite 12 Die dem Gerät beiliegende Gasleitung ermöglicht die Installation der Gasflasche in der maximalen • Entfernung 3 Meter vom Bedienpanel. Die Gasflasche darf aber nicht näher als 1,5 Meter von der Feuerquelle installiert werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
- Seite 13 Zugang zur Steuerung besteht und das plötzliche Abschalten des Geräts oder die Gasabstellung möglich sind. Das Bedienpanel soll horizontal oder vertikal mithilfe der beigefügten Profilen installiert werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04...
- Seite 14 • Soll der GaLiO Einsatz aus einem Grund aus der Verkleidung herausgezogen werden, muss das Gerät erstmal abgeschaltet und das Gasventil verschlossen werden!!! • Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04...
-
Seite 15: Mögliche Einbauvarianten
Die hier zulässigen Varianten sind entweder die Montage der Sicherheitspanel auf beiden Seiten des Einbaus oder das Verlassen des Einbaus ohne welche Glasscheiben. Bei der letzten Variante soll man besonders vorsichtig bleiben und es verhindern, dass Kinder, Unbefugte und Tiere mit Feuer in Kontakt kommen. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04... -
Seite 16: Installation Des Gasanschlusses
Gasströmung ist durch ein Umschalter am Druckminderer oder an einem speziellen Verbinder möglich. Beim Gebrauch von einem Verbinder und dem Druckminderer mit Gewindetüllen des alten Typs beachten Sie, dass die Mutter fest mit einem Gabelschlüssel zugeschraubt ist. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04... - Seite 17 Undichtigkeit oder des Gasgeruchs schließen Sie das Flaschenventil sofort. Das Gerät darf nicht in Betrieb genommen werden, sobald welche Undichtigkeiten bestehen. Nach der Beseitigung der Undichtigkeiten darf man das Flaschenventil wieder öffnen. • Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
-
Seite 18: Adapters Für Verschiedene Typen Der Gasflaschen(Nur Lpg Version)
5.3 Adapters für verschiedene Typen der Gasflaschen(nur LPG Version) In Fällen, in welchen der im Gerät vorinstallierte Druckminderer zum Gasflaschenventilgewinde nicht passt, verwenden Sie einen der dem Gerät beigefügten Adapters. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 19: Austausch Des Druckminderers (Nur Lpg Version)
3. Trennen Sie den Druckminderer von der Gasflasche (die Anleitung oben). Lockern Sie die Metallbinde mit einem Philips-Schraubendreher oder einem Gabelschlüssel. Verschieben Sie die Metallbinde unten dem Stutzen des Druckminderers. 6. Ziehen Sie den Schlauch vom Stutzen des Druckminderers aus. Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 20: Technische Daten
22,2 27,3 35,4 11,0 maximalen Flammenniveau Hauptbrennerdüse Zündanlage G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L G30-ZP2M-L Gasventil Mertik GV 60 Mertik GV 60 Mertik GV 60 Mertik GV 60 Gasanschluss Ø9mm Ø9mm Ø9mm Gewinde außen ⅜” Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018... -
Seite 21: Kontaktdaten Des Herstellers
KONTAKTDATEN DES HERSTELLERS Hersteller: Planika Sp. z o.o. Kontaktdaten: Bydgoska 38 86-061 Brzoza Polen Telefon: + 48 52 364 11 60 Fax: + 48 52 364 11 70 Copyright Planika Sp. z o.o. www.planikafires.com IG0072#04 22.02.2018...
