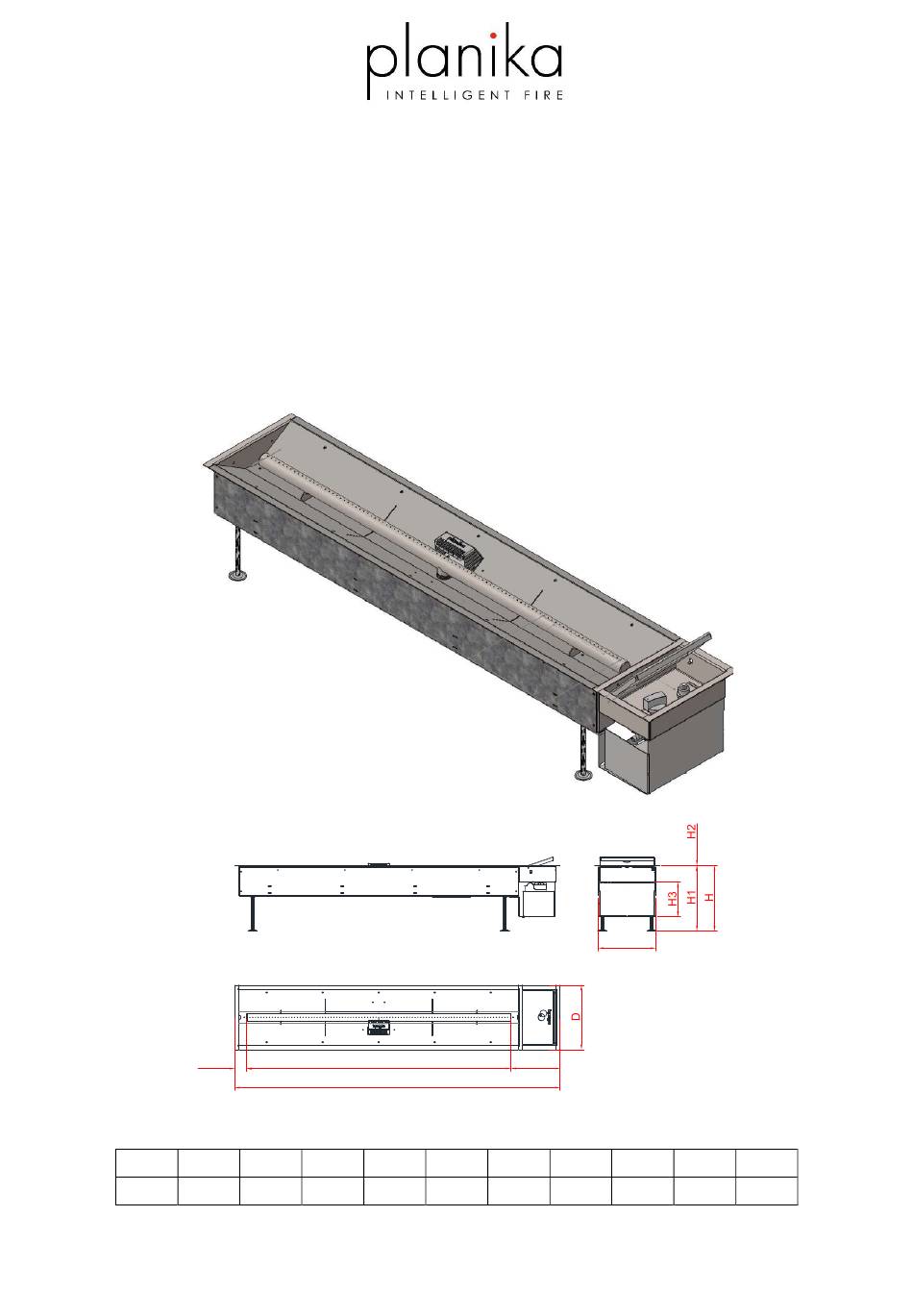

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG Galio Insert Manual G20/G25 (Erdgas) G30/G31 (Propan-Butan/Propan) [mm] 1160 Copyright Planika Sp. z o.o. www.planikafires.com IG0301#00 25.06.2021...
-
Seite 2: Inhaltsverzeichnis
DIE KENNTNISNAHME DER MONTAGEANLEITUNG UND DEREN AUFBEWAHRUNG SIND PFLICHT INHALTSVERZEICHNIS EINFÜHRUNG ................................3 SICHERHEITSHINWEISE ............................. 3 2.1. Handhabung zur Nutzung der Gasflasche ......................4 INSTALLATION ................................5 3.1. Verpackungsinhalt............................. 5 3.2. Auspacken und Installation ..........................5 MONTAGE ................................. 6 Anleitung zur Anfertigung des Einbaus für das Gerät ..................7 4.1.1 Einabau ................................ -
Seite 3: Einführung

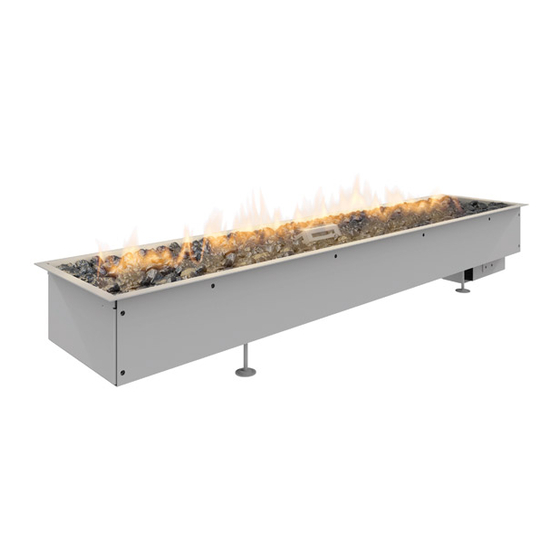

EINFÜHRUNG Galio Insert Manual ist eine dekorative Feuerstelle mit Brennstoffeffekt und ausschließlich zur Nutzung im Außenbereich bestimmt. Vor der Installation und ersten Inbetriebnahme von Galio Insert Manual ist es obligatorisch sich mit diesem Handbuch vertraut zu machen. Die vorliegende Montageanleitung soll für die ganze Verwendungsdauer aufbewahrt werden. -
Seite 4: Handhabung Zur Nutzung Der Gasflasche
Galio Insert Manual soll an einem Ort installiert werden, der für Kinder, unbefugte Personen oder Tiere unzugänglich ist, damit der direkte Kontakt mit den Flammen oder heißem Teilen der Feuerstelle unmöglich ist. Bei einem starken Wind soll Galio Insert Manual sofort ausgeschaltet werden und man muss warten bis der Wind vorbei ist ... -
Seite 5: Installation
INSTALLATION 3.1. Verpackungsinhalt 1x komplette Gasfeuerstelle 1x AAA Batterie Tüten mit Ziersteinen 1x 4 Meter Gummischlauch – vormontiert (nur LPG Version) 1x Druckminderer (37mbar) – vormontiert (nur LPG Version) 1x Montage- und Betriebsanleitung 3.2. Auspacken und Installation ... -
Seite 6: Montage
Materialien wärmeempfindlichen Gegenstände über dem Kamin platzieren, dies deren Lebensdauer erheblich verringern könnte. Planika übernimmt keine Haftung für Schäden, Folge Einwirkung hoher Lüftungsgitter oder -schlitz mit einer Temperaturen entstanden sind. Lüftungsfläche von mindestens 150 cm2 Die Einbaumaße soll mit den technischen Zeichnungen übereinstimmen. Im unteren Teil des Einbaus min. 110 mm unter der Brenneroberfläche muss ein Lüftungsgitter oder Lüftungsausschnitt vorhanden sein, wobei die... -
Seite 7: Anleitung Zur Anfertigung Des Einbaus Für Das Gerät
4.1 Anleitung zur Anfertigung des Einbaus für das Gerät 4.1.1 Einabau Die Nische für den Einsatz soll nach der folgenden Zeichnung erstellt werden. Es ist darauf zu achten, dass die Verkleidung korrekt waagerecht ausgerichtet wird, da es keine Möglichkeit besteht den Einsatz nachträglich waagrecht auszurichten. -
Seite 8: Mögliche Einbauvarianten
4.2 Mögliche Einbauvarianten 4.2.1 Situationen, bei welchen die Montage der vorderen Hartglasscheiben notwendig ist Picture 3 – Montage mit Glasscheiben 4.2.2. Situationen, bei welchen Montage der vorderen Hartglasscheiben verboten ist Die hier zulässigen Varianten sind entweder die Montage der Sicherheitspanel auf beiden Seiten des Einbaus oder das Verlassen des Einbaus ohne welche Glasscheiben. -
Seite 9: Installation Des Gasanschlusses
Die dem Gerät beiliegende Gasleitung ermöglicht die Installation der Gasflasche in der maximalen Entfernung von 3 Meter vom Bedienpanel. Die Gasflasche darf aber nicht näher als 1,5 Meter von der Feuerquelle installiert werden. Abbildung 6 – Abstand zwischen der Feuerstelle und Gasflasche ... -
Seite 10: Anschluss Und Austausch Der Gasflasche (Lpg Version)
Das Gasventil am Gasrohr ist gemäß den geltenden nationalen Vorschriften zu installieren. Vor dem Anschluss sollte dafür gesorgt werden, dass es in den Gasrohren und Anschlüssen keine Verschmutzungen gibt. Der Gasanschluss endet mit einem Außengewinde 3/8”. In Bezug auf den Gasanschluss gelten folgende Anforderungen: •... - Seite 11 Anschluss der Gasflasche Schneidringverschraubung Schnellkupplung 1. Überprüfen, ob das Gasventil GESCHLOSSEN 1. Die Schutzkappe entfernen. Hierfür kein ist, indem man es im Uhrzeigersinn dreht. Werkzeug verwenden. Die Schutzkappe frei hängen 2. Die Schutzkappe entfernen und diese lassen. aufbewahren. Vor dem Anschluss der Gasflasche 2.
- Seite 12 Abklemmen der Gasflasche Schneidringverschraubung Schnellkupplung Galio Insert Manual ausschalten – die OFF-Stellung. Hauptbrenner und Zündflamme müssen gelöscht sein. Das Flaschenventil zur OFF-Stellung drehen Den Umschalter zur OFF-Stellung -drehen. (im Uhrzeigersinn). 3.Den Druckminderer (oder die Setzen Sie den „schnellverbundenen” Überwurfmutter) NIEMALS beim offenen Druckminderer aufs Gasventil fest und drücken Sie ihn Flaschenventil trennen.
-
Seite 13: Austausch Des Druckminderers (Nur Lpg Version)
5.3 Austausch des Druckminderers (nur LPG Version) 1. Immer Druckminderer zwischen der Gasflasche und der Feuerstelle verwenden. Der Austausch des Druckminderers muss jedes fünfte Jahr stattfinden. Die zugelassenen Druckhöhen: 30mbar, 37mbar (empfohlen), 50mbar. Nur Druckregler nach der EU-Norm EN16129 verwenden. 2. -
Seite 14: Bedienungsanleitung
6. BEDIENUNGSANLEITUNG Der manuelle Kamin Galio Insert Manual verfügt über ein Regelventil mit eingebauter Zündung für den Hauptbrenner (ohne Zünd- bzw. Pilotflamme). Die Flammenhöhe des Hauptbrenners kann durch Drehen des Knopfes entsprechend reguliert werden. Neben dem Drehknopf befindet sich ein optionaler Zündknopf (betrieben mit einer AAA-Batterie). Das Bedienfeld befindet sich auf einer der kürzeren Seite des Kaminsockels Foto 3 - Drehknopf 6.1. -
Seite 15: Regulierung Der Flaammenhöhe
Der Hauptbrenner zündet auf niedrigsten Flammenstufe. Wenn die Flamme nicht erscheint, wiederholen Sie diesen Vorgang 2-3 Mal. Dies ist insbesondere dann erforderlich, wenn Sie eine neue LPG-Gasflasche getauscht und bereits angeschlossen haben. Wenn die Flamme gezündet ist, halten Sie den Knopf ca. 5 Sekunden lang gedrückt, bis sich das Thermoelement erwärmt. -
Seite 16: Überprüfungen
6.4. Batterietausch Bei falsch eingesetzten Batterie kann das elektronische Zündgerät irreparabel beschädigt werden. Tauschen Sie die Batterie nur, wenn das Gerät vollständig ausgeschaltet ist. Die Batterie wird in den Behälter gelegt, der sich auf dem Bedienfeld neben dem Flammenregulierungsknopf befindet. ... -
Seite 17: Überprüfung Des Flammenbildes
7.2. Überprüfung des Flammenbildes Schalten Sie Galio Insert Manual auf der höchsten Flammenstufe und überprüfen Sie das Flammenbild Die Flamme sollte eine durchgehende Feuerlinie über die gesamte Länge des Hauptbrenners bilden. Falls deutlich größere Abstände oder Höhenunterschiede zwischen den Flammen entstehen sollten, schalten Sie die Feuerstelle aus, um nach einer kurzen Abkühlung die Deko-Steine auf der gesamten Fläche der Brennernische besser zu verteilen. -
Seite 18: Fehlerbehebung
9. FEHLERBEHEBUNG ACHTUNG! Die Montage, Reparaturen und Wartung müssen von qualifizierten und berechtigten Personen wie geschulte Monteure oder Mitarbeiter der spezialisierten Unternehmen durchgeführt werden. FEHLER MÖGLICHE URSACHE REPARATUR AS VENTIL VON DER GASFLASCHE SOFORT SCHLIEßEN!DAS GERÄT BIS ZUR FACHBERECHTEN GASGERUCH FEHLERBEHEBUNG NICHT MEHR BENUTZEN. -
Seite 19: Technische Daten
Bedingungen nicht entsprechen, können zum Erlöschen der Garantie führen. Im Falle einer Reklamation wenden Sie ich bitte an Ihren Händler. Der Lieferant bzw. Ihr Händler wird sich bei Bedarf an die Firma Planika wenden. Herstellergarantie beträgt 2 Jahre ab Kaufdatum. Detaillierte Informationen zu Garantie finden Sie unter https://www.planikafires.com/warranty-cards/... - Seite 20 VERKÄUFER Name: Adresse: Tel/Fax: Verkaufsdatum: Siegel und Unterschrift des Verkäufers KÄUFER Name: Adresse: Tel/Fax: Kaufdatum: Das Gerät muss von einem zertifizierten und qualifizierten Spezialist installiert werden, der über alle nach dem lokalen Recht erforderliche Qualifikationen verfügt. Außerdem soll das Gerät gemäß der in der Bedienungs- und Montageanleitung enthaltenen Anweisungen installiert werden.
