3.2.6
Ausstattungsset montieren
3.2.7
Dichtheitsprüfung
3.2.8
Drehrosette demontieren
Rotaplex Trio-Ab-/Überlauf Visign RT5
Um Beschädigungen der Rosette und des Ventilkegels zu vermeiden,
montieren Sie das Ausstattungsset erst nach dem Abschluss aller
anderen Arbeiten an der Baustelle. Gehen Sie dazu wie folgt vor:
▶

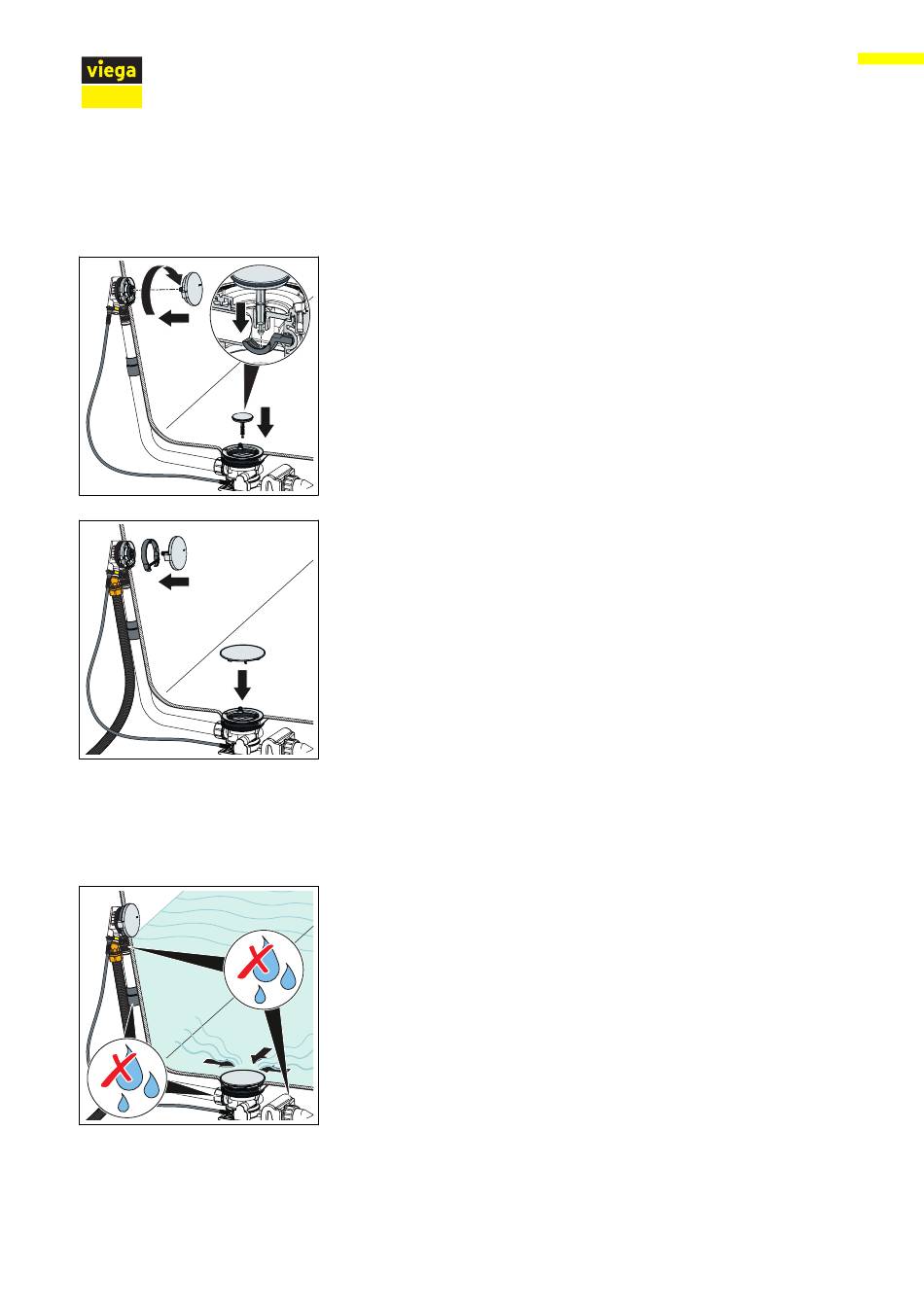

Die Drehrosette ausrichten und in den Überlaufkörper einstecken.
▶
Die Drehrosette nach rechts drehen (geöffnete Stellung) und fest‐
halten.
▶
Den Ventilkegel einsetzen.
Den Stift an der Unterseite des Ventilkegels durch das Mittelloch
des Befestigungsflanschs in die Aufnahme im Ablaufkörper führen,
bis der Stift spürbar einrastet (siehe Detailabbildung).
▶
Die Flanschabdeckung mit gerader Seite nach unten auf den Zulauf‐
flansch setzen und aufdrücken.
▶
Die Drehrosette ausrichten und einstecken.
▶
Die Abdeckhaube auf den Befestigungsflansch setzen und festdrü‐
cken.
Die Löcher auf der Unterseite der Abdeckhaube auf die Köpfe der
Schrauben stecken.
Als Dichtheitsprüfung wird eine reine Sichtprüfung vorgenommen.
Kontrollieren Sie insbesondere die Stellen, die in der folgenden Zeich‐
nung markiert sind.
▶
Auf sichtbare Undichtigkeiten prüfen.
Wenn die Drehrosette am Überlauf entfernt werden soll, gehen Sie wie
folgt vor, um die Rosette und die Flanschabdeckung nicht zu beschä‐
digen:
