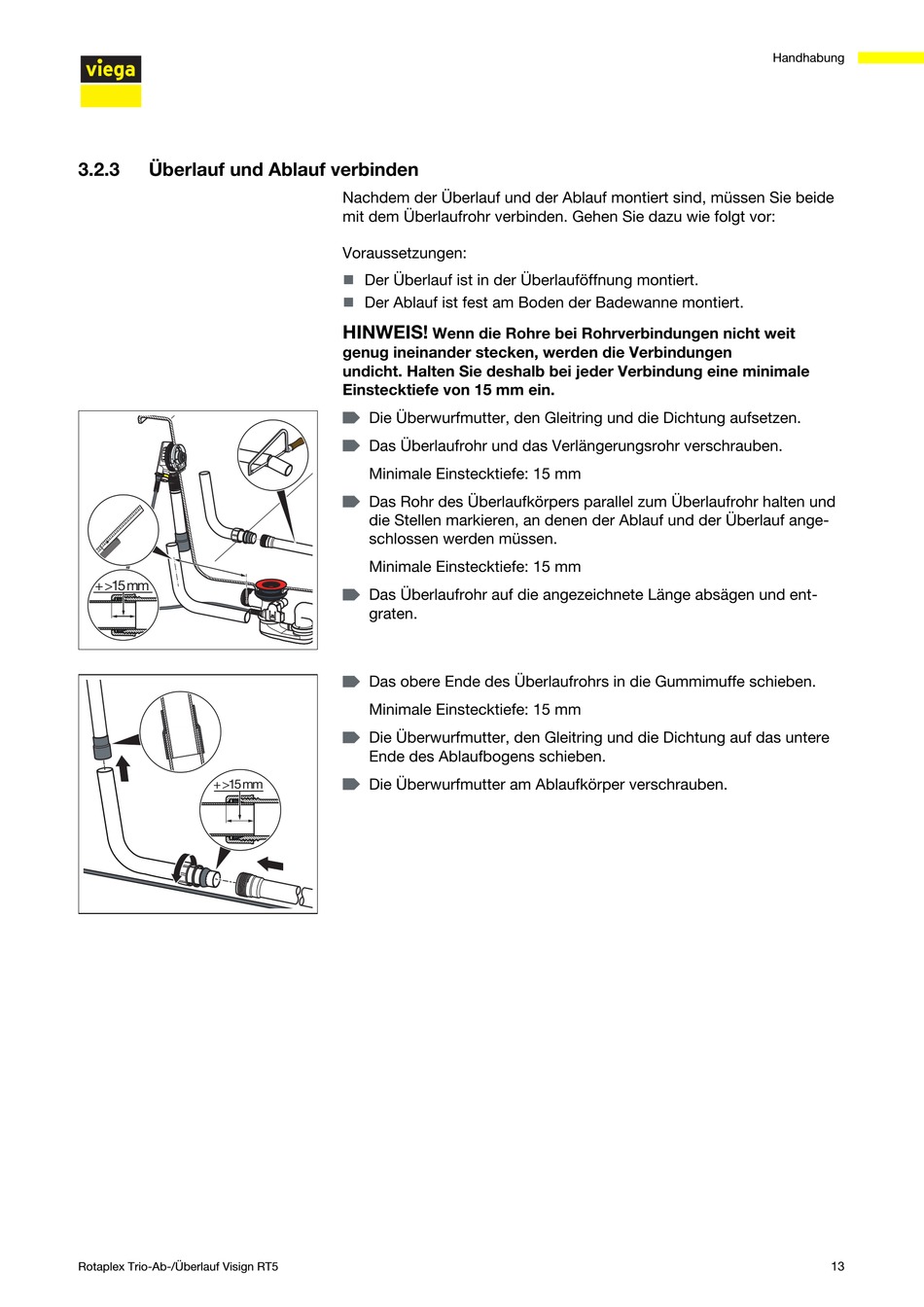

3.2.3
Überlauf und Ablauf verbinden
Rotaplex Trio-Ab-/Überlauf Visign RT5
Nachdem der Überlauf und der Ablauf montiert sind, müssen Sie beide
mit dem Überlaufrohr verbinden. Gehen Sie dazu wie folgt vor:
Voraussetzungen:
Der Überlauf ist in der Überlauföffnung montiert.
n
Der Ablauf ist fest am Boden der Badewanne montiert.
n
HINWEIS!
Wenn die Rohre bei Rohrverbindungen nicht weit
genug ineinander stecken, werden die Verbindungen
undicht. Halten Sie deshalb bei jeder Verbindung eine minimale
Einstecktiefe von 15 mm ein.
▶
Die Überwurfmutter, den Gleitring und die Dichtung aufsetzen.
▶
Das Überlaufrohr und das Verlängerungsrohr verschrauben.
Minimale Einstecktiefe: 15 mm
▶
Das Rohr des Überlaufkörpers parallel zum Überlaufrohr halten und
die Stellen markieren, an denen der Ablauf und der Überlauf ange‐
schlossen werden müssen.
Minimale Einstecktiefe: 15 mm
▶
Das Überlaufrohr auf die angezeichnete Länge absägen und ent‐
graten.
▶
Das obere Ende des Überlaufrohrs in die Gummimuffe schieben.
Minimale Einstecktiefe: 15 mm
▶
Die Überwurfmutter, den Gleitring und die Dichtung auf das untere
Ende des Ablaufbogens schieben.
▶
Die Überwurfmutter am Ablaufkörper verschrauben.
