3.2.8
Ausstattungsset montieren
Multiplex Trio F-Ab-/Überlauf
INFO! Der Anschluss des Ab- / Überlaufes muss vor dem Anlegen
der Netzspannung an die Mischeinheit erfolgen, damit der Ablauf
erkannt wird.

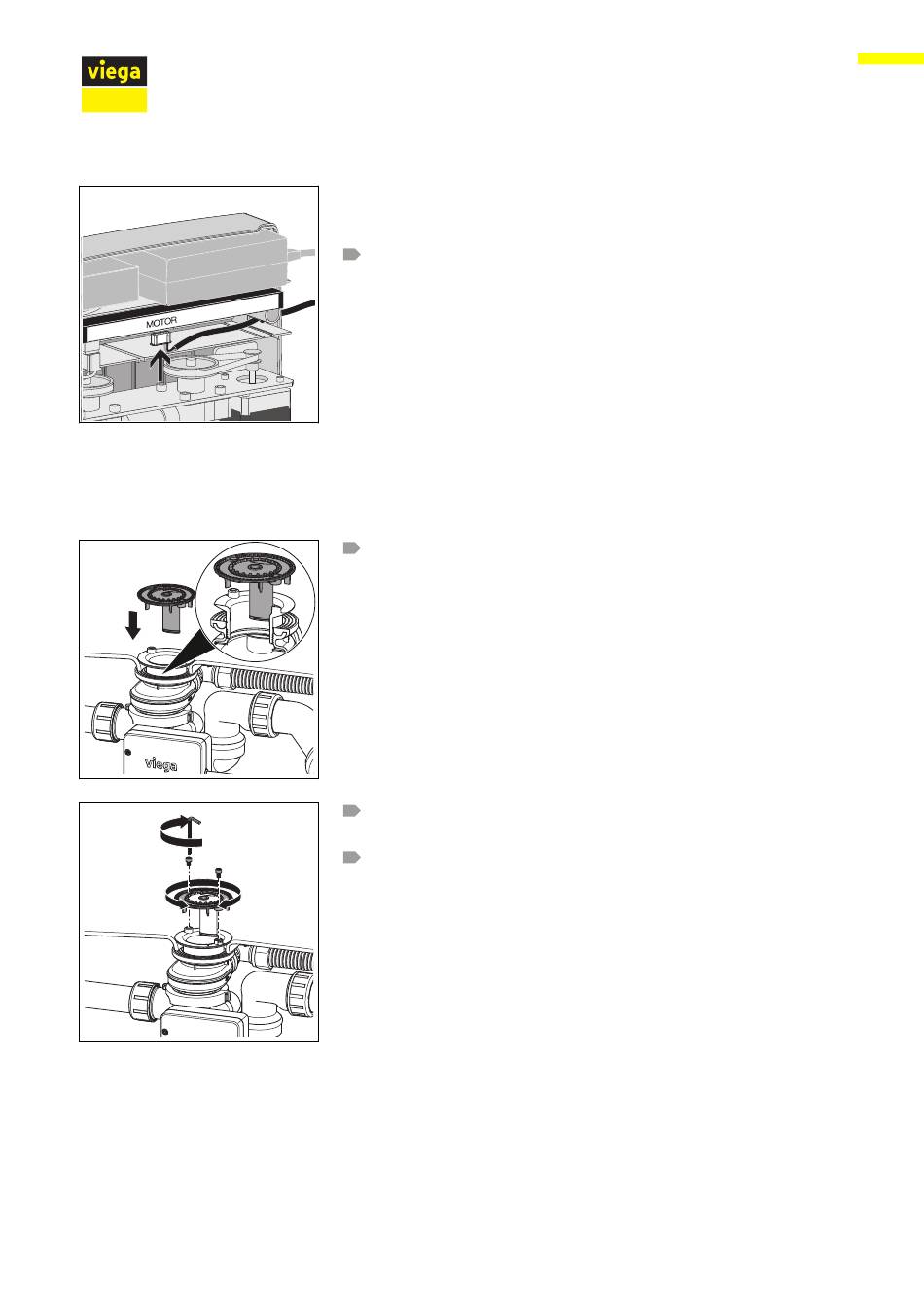

Stecker des Kabels an den mit „Motor‟ gekennzeichneten Steck-
platz der Steuereinheit anschließen.
Der Stecker hat an einer Längsseite rechts und links eine Nut, die
beim Einstecken nach vorne zeigen müssen.
Montieren Sie das Ausstattungsset erst nach Abschluss aller anderen
Arbeiten an der Baustelle, um Beschädigungen der Rosette und des
Ventilkegels zu vermeiden. Gehen Sie dazu wie folgt vor:
Einlaufelement in den Ablaufkörper einsetzen.
Der Schaft an der Seite des Einlaufelementes muss in die Aufnahme
im Ablaufkörper eingeführt werden.
Den äußeren Ring des Einlaufelementes so drehen, dass die
Schraubköpfe des Einschraubventils erreichbar sind.
Innenvielkantschrauben einsetzen und nur leicht von Hand anziehen.
Handhabung
20 von 26
