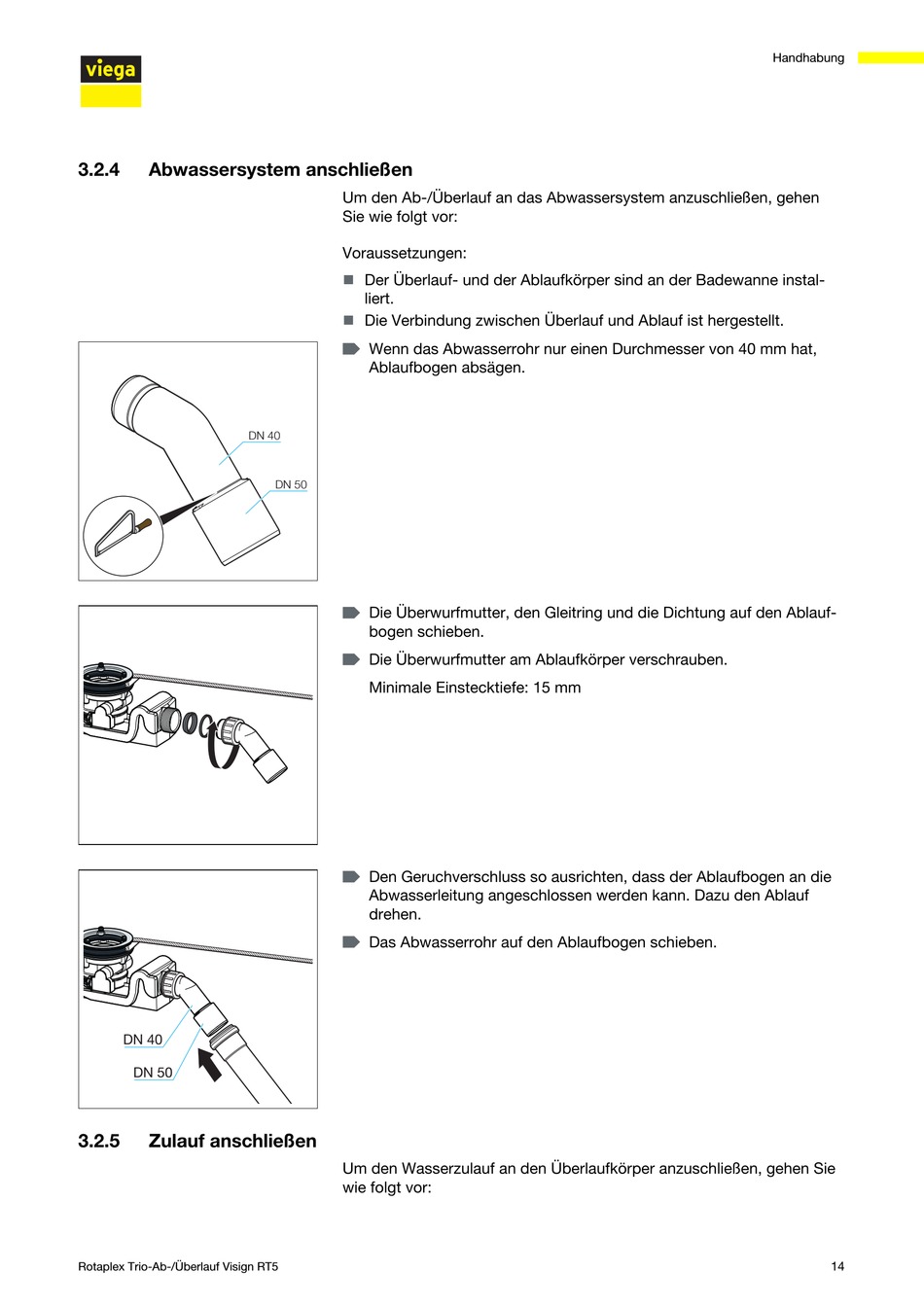

3.2.4
Abwassersystem anschließen
3.2.5
Zulauf anschließen
Rotaplex Trio-Ab-/Überlauf Visign RT5
Um den Ab-/Überlauf an das Abwassersystem anzuschließen, gehen
Sie wie folgt vor:
Voraussetzungen:
Der Überlauf- und der Ablaufkörper sind an der Badewanne instal‐
n
liert.
Die Verbindung zwischen Überlauf und Ablauf ist hergestellt.
n
▶
Wenn das Abwasserrohr nur einen Durchmesser von 40 mm hat,
Ablaufbogen absägen.
▶
Die Überwurfmutter, den Gleitring und die Dichtung auf den Ablauf‐
bogen schieben.
▶
Die Überwurfmutter am Ablaufkörper verschrauben.
Minimale Einstecktiefe: 15 mm
▶
Den Geruchverschluss so ausrichten, dass der Ablaufbogen an die
Abwasserleitung angeschlossen werden kann. Dazu den Ablauf
drehen.
▶
Das Abwasserrohr auf den Ablaufbogen schieben.
Um den Wasserzulauf an den Überlaufkörper anzuschließen, gehen Sie
wie folgt vor:
Handhabung
14
