Handhabung
3.1
Montageinformationen
3.1.1
Montagebedingungen
Rohrunterbrecher
Rotaplex Trio-Ab-/Überlauf Visign RT5
Für die Montage des Ab-/Überlaufs gelten folgende Voraussetzungen:
Die Badewanne ist installiert.
n
Die Entwässerungsleitung ist bis zur Badewanne verlegt.
n
Die Unterseite der Badewanne ist zugänglich.
n
Rückflusssituation: In Unterdrucksituationen kann es bei befüllter Bade‐
wanne zum Zurückfließen von Badewasser in die Trinkwasser-Installa‐
tion kommen.
Um sicherzustellen, dass kein Badewasser in die Trinkwasser-Installa‐
tion zurückfließen kann, muss in die Rohrleitung zwischen der Absperr‐
armatur und dem Badewannenzulauf ein Rohrunterbrecher installiert
werden.
Die folgende schematische Abbildung gibt an, wie dieser Aufbau aus‐
sehen sollte:

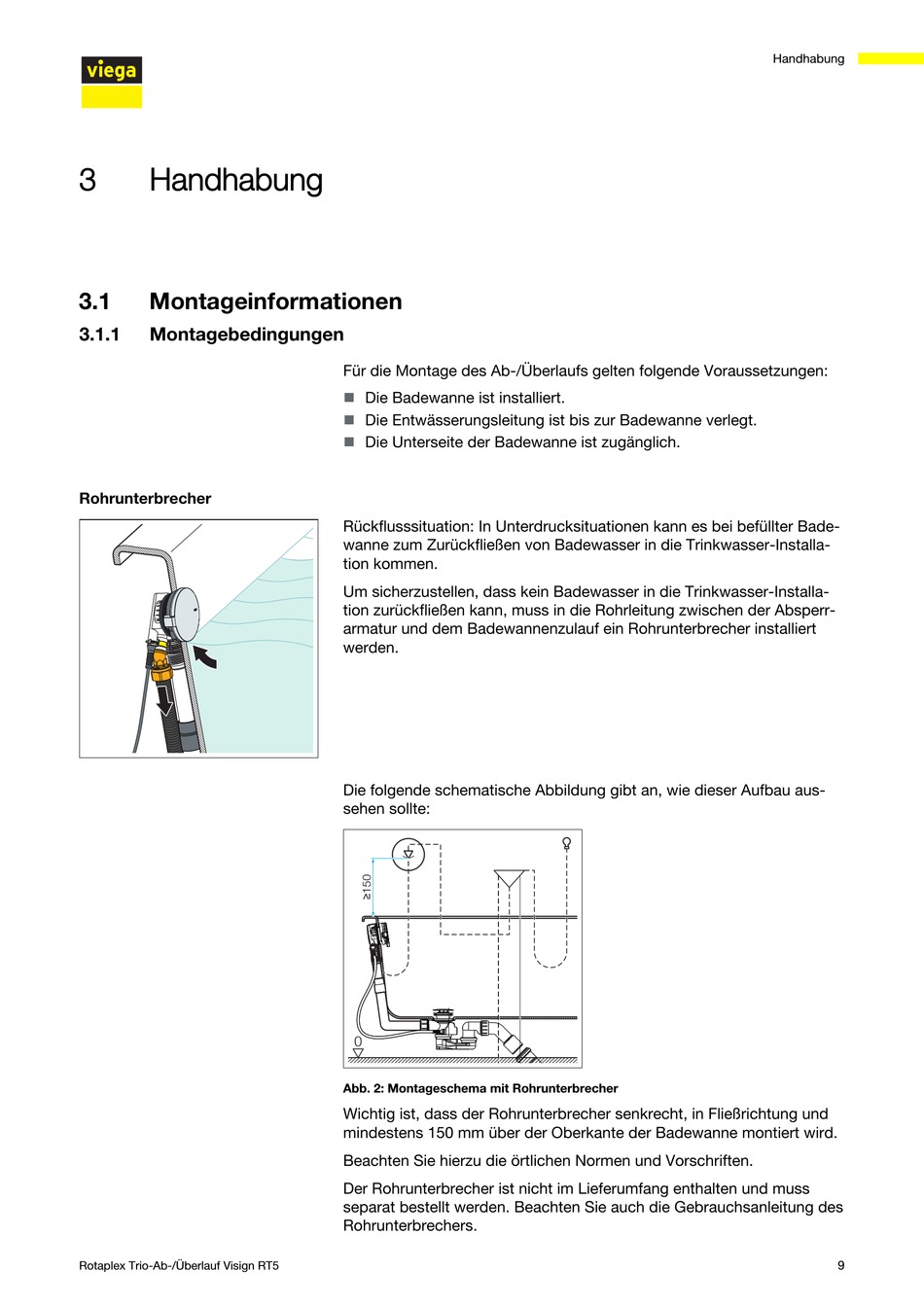

Abb. 2: Montageschema mit Rohrunterbrecher
Wichtig ist, dass der Rohrunterbrecher senkrecht, in Fließrichtung und
mindestens 150 mm über der Oberkante der Badewanne montiert wird.
Beachten Sie hierzu die örtlichen Normen und Vorschriften.
Der Rohrunterbrecher ist nicht im Lieferumfang enthalten und muss
separat bestellt werden. Beachten Sie auch die Gebrauchsanleitung des
Rohrunterbrechers.
