LMb, LMb/E01, LMb/E06, Lmb/X
DSP-gesteuerter Eingangsbegrenzer
Der Sender verwendet einen digital gesteuerten analogen
Audiobegrenzer vor dem Analog-Digital-Wandler. Der
Begrenzer hat einen Bereich von mehr als 30 dB für einen
ausgezeichneten Überlastungsschutz. Eine doppelte
Auslösehüllkurve macht den Limiter akustisch transparent
und sorgt gleichzeitig für geringe Verzerrungen. Man kann
ihn sich als zwei in Reihe geschaltete Limiter vorstellen, die
als schneller Attack- und Release-Limiter, gefolgt von einem
langsamen Attack- und Release-Limiter geschaltet sind. Der
Limiter erholt sich schnell von kurzen Transienten, so dass
seine Wirkung vor dem Zuhörer verborgen bleibt, er erholt
sich jedoch langsam von anhaltend hohen Pegeln, um die
Audioverzerrung gering zu halten und kurzfristige
dynamische Änderungen im Audio zu erhalten.
Keine Prä-Emphasis/De-Emphasis
Da das Signal-Rausch-Verhältnis des Digital Hybrid
Wireless®-Systems so hoch ist, ist eine konventionelle
Vorverzerrung (HF-Boost) im Sender und eine De-
Emphasis (HF-Roll-off) im Empfänger nicht erforderlich.
Dadurch werden die potenziellen Verzerrungsprobleme, die
mit der Pre-Emphasis und De-Emphasis verbunden sind,
eliminiert.

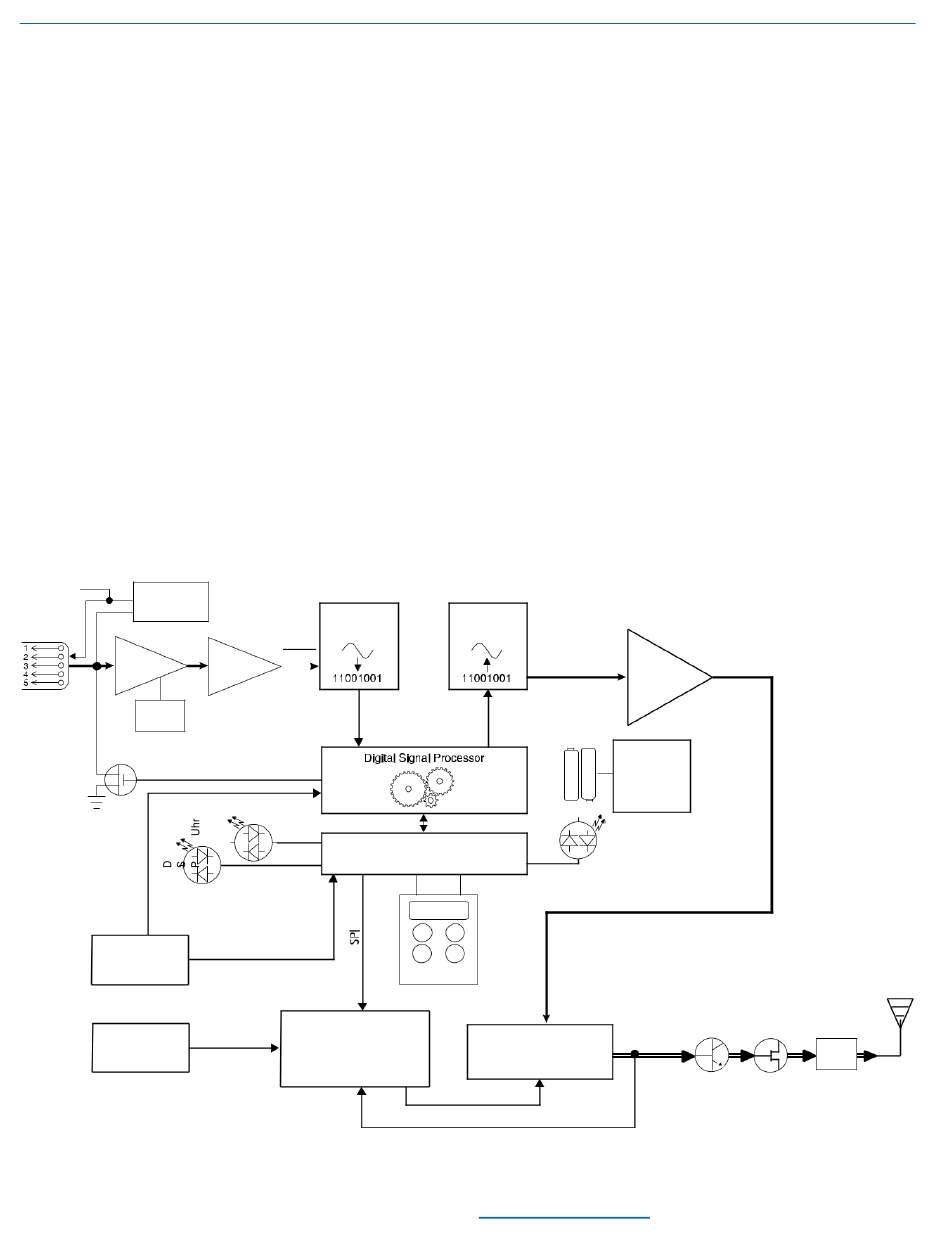

LMb-Blockdiagramm
Servo-
+5V
Vorspannung
Versorgung
Eingabe
Jack
Eingabe
Vorverstärker
Gewinnen
Adj
Begrenzer-
Shunt
Steuerung
Begrenzer
Oszillator
Oszillator
© Lectrosonics.de, Waldstr. 4, D-65307 Bad Schwalbach, info@lectrosonics.de, +49 (0)6124-6041000
Bias-
Spannung
0, 2 oder 4V
A-D
Konverter
HI/Lo
AUDIO
Pass
Filter
I2S
Mikroprozessor
Bicolor
Modulation
LEDs
Mikro-Uhr
PLL Ref
Phasenregelkreis
Pilotton-Rauschsperre
Das Squelch-System in einem Empfänger ist eine Methode
zur Stummschaltung des Tons, wenn die HF-
Signalbedingungen zu schlecht sind, um brauchbaren Ton zu
erzeugen. Zwar arbeiten nicht alle Rauschsperren-Systeme
auf die gleiche Weise, aber das Ziel ist immer dasselbe:
Rauschen und unbrauchbaren Ton zu beseitigen.
Das digitale Hybrid-Drahtlossystem verwendet einen DSP-
generierten Überschallton (Pilotton), der als eine Art
Signatur verwendet wird, so dass der Empfänger selbst
starke Signale, die nicht vom entsprechenden Sender
stammen, stumm schalten kann. Der Pilotton trägt auch
dazu bei, sicherzustellen, dass der Empfänger leise ist,
wenn der Sender ein- und ausgeschaltet wird.
256 verschiedene Pilottöne sorgen für einen zuverlässigen
Betrieb in drahtlosen Mehrkanalsystemen. Über den
Abstimmbereich des Systems wird alle 100 kHz ein anderer
Ton erzeugt, so dass ein Ton erst dann wiederholt wird,
wenn er 25,6 MHz über oder unter dem vorherigen liegt
D-A
Konverter
Verschlüss
elt
Audio und
Pilotton
I2S
(2) AA
Batterien
Tastatu
r
Spannungsgesteuert
Oszillator
Steuerung
Puffer-Amp
und Filter
Wechseln
Macht
Versorgung
Trikolore
Macht
LED
AUDIO
LMb-Sender
Fahrer
Finale
Verstärker
Filter
(3)
