Einfache Verdrahtung - Kann NUR verwendet
werden mit
Servo-Vorspannungseingänge:
Servo Bias wurde 2005 eingeführt, und
seit 2007 werden alle Sender mit 5-
Pin-Eingängen mit dieser Funktion
gebaut.

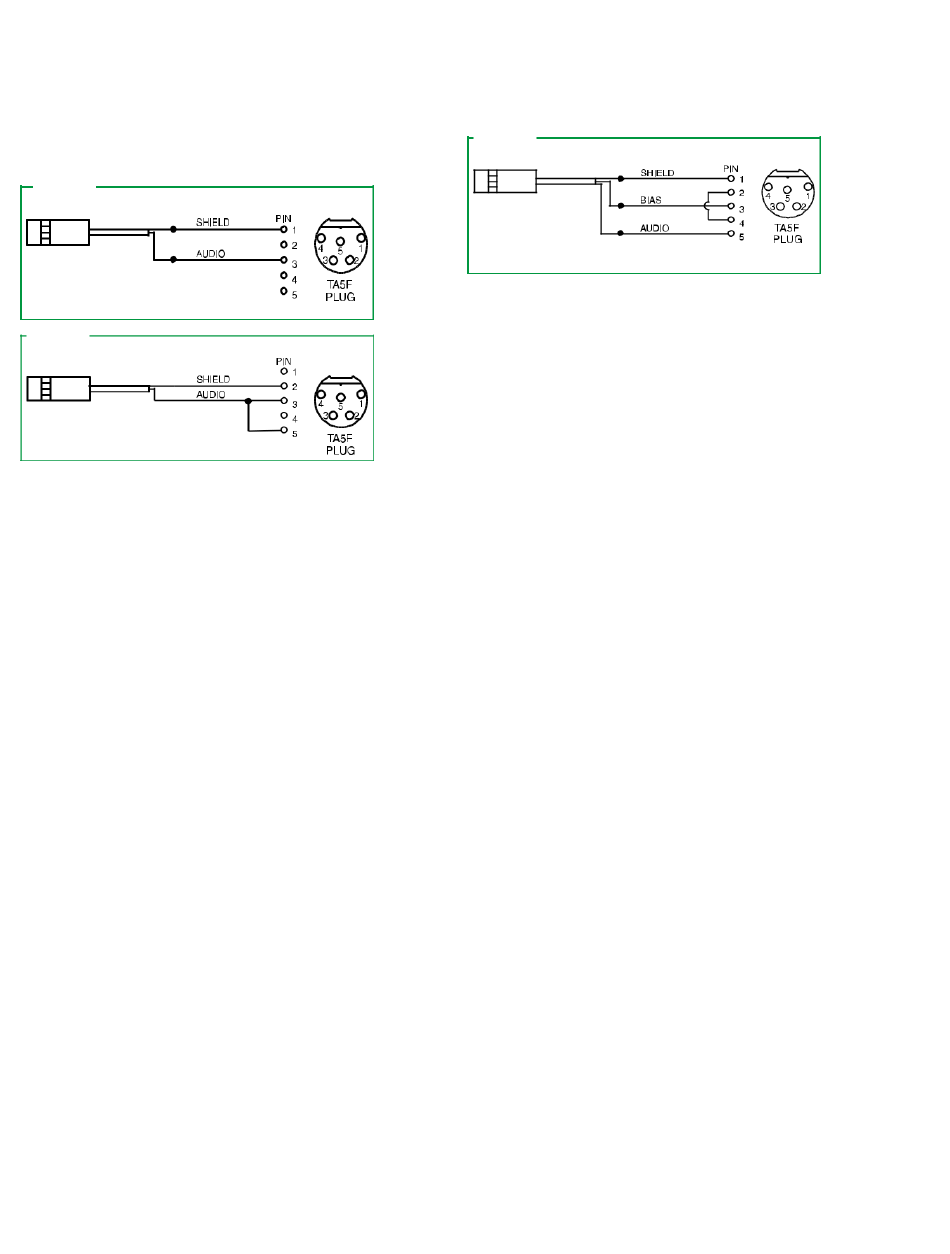

Abb. 9
2 VOLT POSITIVE VORSPANNUNG 2-DRAHT-ELEKTRET
Vereinfachte Verkabelung für Mikrofone
wie zum Beispiel Landsmann B6 Lavalier
und E6 Earset-Modelle und andere.
HINWEIS: Diese Servovorspannungsverdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Rücksprache mit dem Werk
um zu bestätigen, welche Modelle diese Verkabelung verwenden können.
Abb. 10
14
2 VOLT NEGATIVE VORSPANNUNG 2-DRAHT-ELEKTRET
Vereinfachte Verkabelung für Mikrofone wie z.B. negative Vorspannung TRAM.
HINWEIS: Diese Servovorspannungsverdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Rücksprache mit dem Werk
um zu bestätigen, welche Modelle diese Verkabelung verwenden können.
Abb. 11
4 VOLT POSITIVE VORSPANNUNG 3-LEITER-ELEKTRET
HINWEIS: Diese Servovorspannungsverdrahtung ist nicht kompatibel mit früheren
Versionen von Lectrosonics-Sendern. Rücksprache mit dem Werk
um zu bestätigen, welche Modelle diese Verkabelung verwenden können.
WWW.LECTROSONICS.DE
