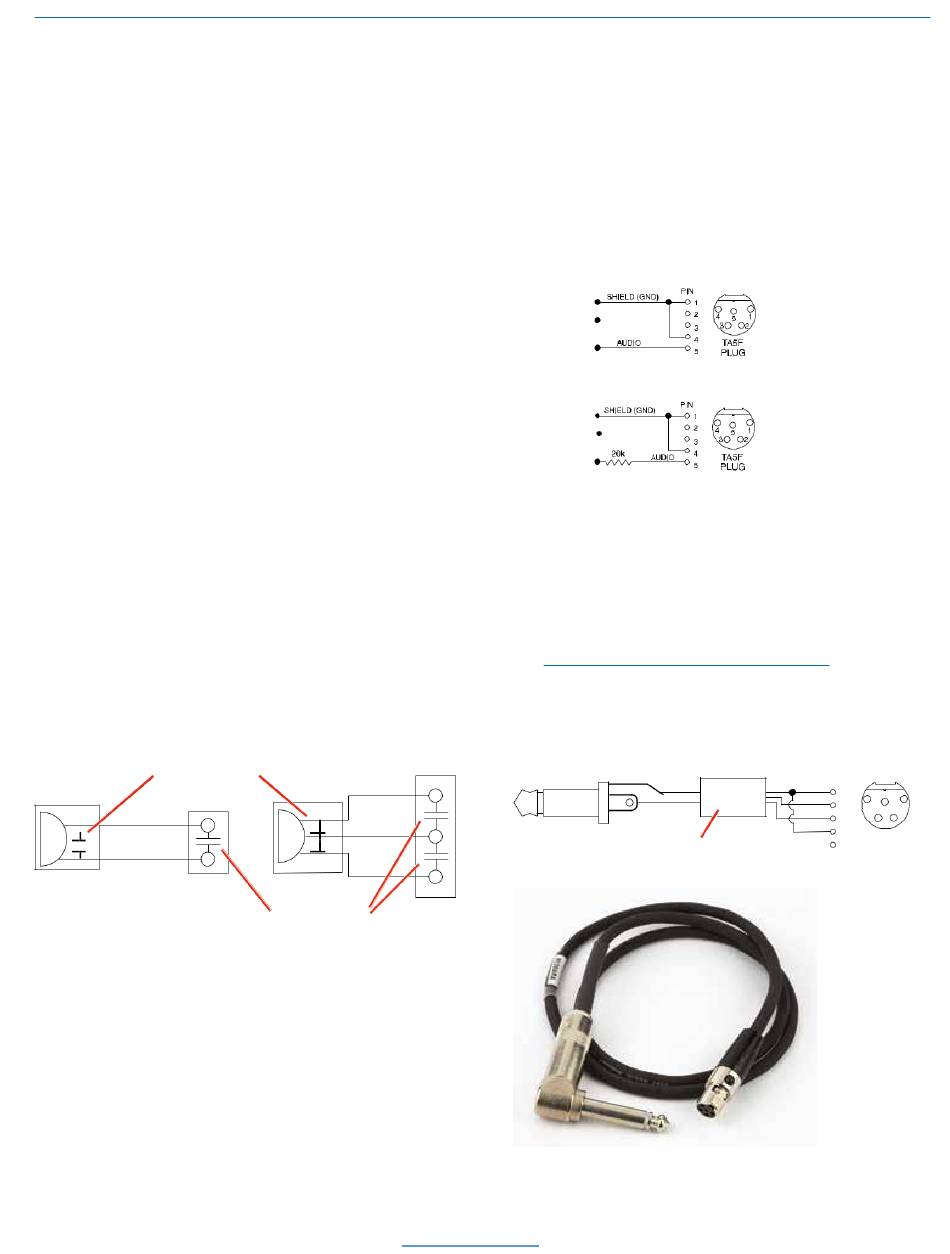

Mikrofon-RF-Umgehung
Bei Verwendung an einem drahtlosen Sender befindet sich
das Mikrofonelement in der Nähe der vom Sender
kommenden HF. Die Beschaffenheit von
Elektretmikrofonen macht sie empfindlich für HF, was zu
Problemen mit der Mikrofon/Sender-Kompatibilität führen
kann. Wenn das Elektretmikrofon nicht richtig für die
Verwendung mit drahtlosen Sendern ausgelegt ist, kann es
erforderlich sein, einen Chip-Kondensator in die
Mikrofonkapsel oder den Stecker einzubauen, um das
Eindringen von HF in die Elektretkapsel zu verhindern.
Einige Mikrofone benötigen einen HF-Schutz, um zu
verhindern, dass das Funksignal die Kapsel beeinflusst,
auch wenn die Eingangsschaltung des Senders bereits HF-
überbrückt ist.
Wenn das Mikrofon vorschriftsmäßig verdrahtet ist und Sie
eine Störung mit Quietschen, hohem Rauschen oder
schlechtem Frequenzgang haben, ist wahrscheinlich HF
die Ursache.
Der beste HF-Schutz wird durch den Einbau von HF-Bypass-
Kondensatoren an der Mikrofonkapsel erreicht. Falls dies
nicht möglich ist oder falls Sie immer noch Probleme haben,
können Kondensatoren an den Mikrofonstiften im Inneren des
TA5F-Anschlussgehäuses installiert werden. Die korrekte
Anordnung der Kondensatoren ist in der folgenden Abbildung
dargestellt.
Verwenden Sie Kondensatoren mit 330 pF. Kondensatoren
sind bei Lectrosonics erhältlich. Bitte geben Sie die
Artikelnummer für die gewünschte Anschlussart an.
Bedrahtete Kondensatoren:
Leitungslose Kondensatoren: ARTIKELNUMMER
SCC330P
Alle Lectrosonics Lavaliere-Mikrofone sind bereits
überbrückt und benötigen keine zusätzlichen
Kondensatoren für einen ordnungsgemäßen Betrieb.
2-DRAHT-
Kondensatoren
MIKROFON
nächste
zur
Mikrofonkapsel
SCHILD
AUDIO
KAPSEL
TA5F
KONNEKTOR
© Lectrosonics.de, Waldstr. 4, D-65307 Bad Schwalbach, info@lectrosonics.de, +49 (0)6124-6041000
S/N 15117
3-DRAHT-
MIKROFON
SCHILD
AUDIO
BIAS
KAPSEL
TA5F
Kondensatoren in
KONNEKTOR
TA5F-Stecker
Digitaler Hybrid Wireless® UHF-Gürtelpack-Sender
Line-Pegel-Signale
Die normale Verdrahtung für Signale auf Leitungsebene ist:
• Signal heiß an Pin 5
• Signal Gnd an Stift 1
• Pin 4 auf Pin 1 gesprungen
Dadurch können Signalpegel bis zu 3V RMS ohne
Begrenzung angelegt werden.
Wenn mehr Bauhöhe benötigt wird, setzen Sie einen 20-k-
Widerstand in Reihe mit Pin 5 ein. Setzen Sie diesen
Widerstand in den TA5F-Stecker ein, um die
Rauschaufnahme zu minimieren.
Linien-Ebene
Normale Verdrahtung
Linien-Ebene
Mehr Kopffreiheit
(20 dB)
Anschlussschema für MI39A-
Instrumentenkabel
Die Instrumentenkabel-Assembler MI39ARA und MI39AST
ermöglichen
eine
Tonabnehmern für Musikinstrumente und Lectrosonics-
Sendern mit 5-poligem Eingangsanschluss.
Die Kabel sind so verdrahtet, dass sie einen erweiterten
Tieftonfrequenzgang mit einem Roll-Off bei 35 Hz bieten.
Hinweis: Dieses Kabel ist vorverdrahtet und kann
nicht vor Ort geändert werden. Das Kabel ist in zwei
Konfigurationen erhältlich, MI39ARA (rechtwinkliger
1/4"-Stecker) und MI39AST (gerader 1/4"-Stecker).
SLEEVE
AUDIO
TIPP
1/4 "
STECKER
Der Vorverstärker befindet
sich innen
das Steckergehäuse
Siehe Abb. 8 auf
Vorherige Seite
optimale
Anpassung
SCHILD
SCHILD
PIN
1
Vorverstärker
DWR
2
AUDIO
3
4
5
zwischen
1
4
5
3
2
TA5F
PLUG
