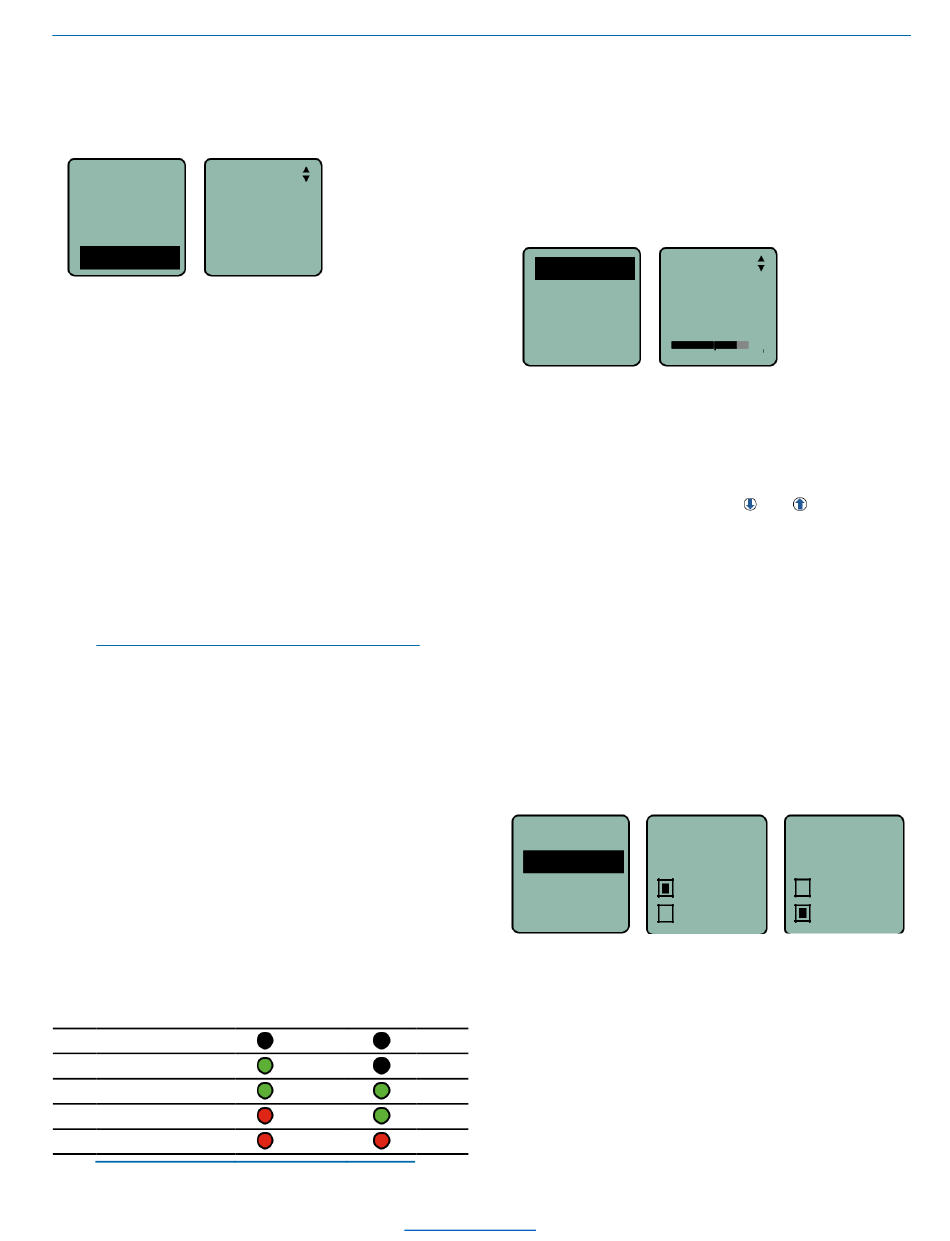

Auswählen des Kompatibilitätsmodus (Compat)
Bei Verwendung mit einem Lectrosonics Digital Hybrid
Wireless® Empfänger wird die beste Audioqualität erreicht,
wenn das System auf den Kompatibilitätsmodus Nu Hybrid
eingestellt ist.
gain
Compat
Freq.
ProgSw
compat
Verwenden Sie die Pfeile AUF und AB, um den
gewünschten Modus auszuwählen, und drücken Sie dann
zweimal die Taste ZURÜCK, zum Hauptfenster.
Die Kompatibilitätsmodi sind wie folgt. Siehe
Spezifikationen für die Modi, die Ihrem spezifischen
Modell entsprechen:
Empfänger-Modelle
-• Modus 3:*
-• Nu Hybrid:
-• IFB-Reihe:
Modus 3* funktioniert mit bestimmten Nicht-Lectrosonics-
Modellen.
Nu Hybrid arbeitet mit allen digitalen Hybrid-Empfängern von
Lectrosonics. Der Empfänger muss außerdem auf den Nu
Hybrid-Kompatibilitätsmodus eingestellt sein.
Die IFB-Serie arbeitet mit den analogen EmpfängernIFB
R1/R1a von Lectrosonics.
HINWEIS: Wenn Ihr Lectrosonics-Empfänger nicht über
den Nu Hybrid-Modus verfügt, stellen Sie den
Empfänger auf Euro Digital Hybrid Wireless® (EU Dig.
Hybrid) ein.
* Wenden Sie sich für Einzelheiten zu diesem Modus an uns
Anschließen der Signalquelle
Mikrofone, Line-Pegel-Audioquellen und Instrumente können
mit dem Sender verwendet werden. Einzelheiten zur
korrekten Verdrahtung von Mikrofonen, um die Vorteile der
Servovorspannungsschaltung voll auszunutzen,finden Sie im
Abschnitt Verdrahtungsanschlüsse für verschiedene
Quellen.
Einstellen der Eingangsverstärkung
Die beiden zweifarbigen Modulations-LEDs auf dem
Bedienfeld und dem Tastenfeld geben eine visuelle Anzeige
des in den Sender eingehenden Audiosignalpegels. Die
LEDs leuchten entweder rot oder grün auf, um die
Modulationspegel wie in der folgenden Tabelle dargestellt
anzuzeigen.
Signalpegel
Weniger als -20 dB
-20 dB bis -10 dB
-10 dB bis +0 dB
+0 dB bis +10 dB
Größer als +10 dB
HINWEIS: Die Vollmodulation wird bei 0 dB erreicht,
wenn die "-20"-LED zuerst rot leuchtet. Der Limiter kann
© Lectrosonics.de, Waldstr. 4, D-65307 Bad Schwalbach, info@lectrosonics.de, +49 (0)6124-6041000
Hybrid
LCD-Menü
Modus 3
Nu Hybrid
IFB-Modus
-20 LED
-10 LED
Aus
Aus
Grün
Aus
Grün
Grün
Rot
Grün
Rot
Rot
Digitaler Hybrid Wireless® UHF-Gürtelpack-Sender
sauber mit Spitzen bis zu 30 dB über diesem Punkt
umgehen.
Es ist am besten, die folgende Prozedur mit dem Sender im
Standby-Modus durchzuführen, damit während der
Einstellung kein Ton in das Tonsystem oder den Rekorder
gelangt.
1) Wenn sich frische Batterien im Sender befinden,
schalten Sie das Gerät im Standby-Modus ein (siehe
vorheriger Abschnitt Einschalten im Standby-
Modus).
2) Navigieren Sie zum Bildschirm Verstärkungseinstellung.
Gain
Freq.
ProgSw
Compat
3) Bereiten Sie die Signalquelle vor. Positionieren Sie ein
Mikrofon so, wie es im tatsächlichen Betrieb verwendet
wird, und lassen Sie den Benutzer mit dem lautesten
Pegel sprechen oder singen, der während des
Gebrauchs hörbar ist, oder stellen Sie den
Ausgangspegel des Anleitungs- oder Audiogeräts auf
den maximal zu verwendenden Pegel ein.
4) Verwenden Sie die Pfeiltasten
Verstärkung einzustellen, bis die -10 dB grün leuchtet
und die -20 dB-LED bei den lautesten Spitzen im Ton
rot zu flackern beginnt.
5) Sobald die Audioverstärkung eingestellt ist, kann das
Signal
durch
die
werden,
um
Monitoreinstellungen usw. vorzunehmen.
6) Wenn der Audio-Ausgangspegel des Empfängers zu
hoch oder zu niedrig ist, verwenden Sie nur die Regler
am Empfänger, um Einstellungen vorzunehmen. Lassen
Sie die Einstellung der Senderverstärkung immer gemäß
dieser Anleitung eingestellt und ändern Sie sie nicht, um
den Audio-Ausgangspegel des Empfängers einzustellen.
Auswahl der Schrittgröße
Dieser Menüpunkt ermöglicht die Auswahl von
Frequenzen entweder in 100 kHz oder 25 kHz-Schritten.
Compat
o
StepSize
Phase
lock
Wenn die gewünschte Frequenz auf .025, .050 oder .075
MHz endet, muss die Schrittweite 25 kHz gewählt werden.
Normalerweise wird der Empfänger verwendet, um eine freie
Betriebsfrequenz zu finden. Alle digitalen Hybrid Wireless®-
Empfängervon Lectrosonics verfügen über eine
Abtastfunktion, um schnell und einfach voraussichtliche
Frequenzen mit wenig oder keinen HF-Interferenzen zu
finden. In anderen Fällen kann eine Frequenz von Offiziellen
bei einer Großveranstaltung wie den Olympischen Spielen
oder einem großen Liga-Ballspiel festgelegt werden. Sobald
die Frequenz bestimmt ist, stellen Sie den Sender so ein,
dass er mit dem zugehörigen Empfänger übereinstimmt.
Gain
25
-40-200
und
, um die
Beschallungsanlage
geschickt
allgemeine
Pegeleinstellungen,
StepSiz
StepSiz
100 kHz
100 kHz
25 kHz
25 kHz
