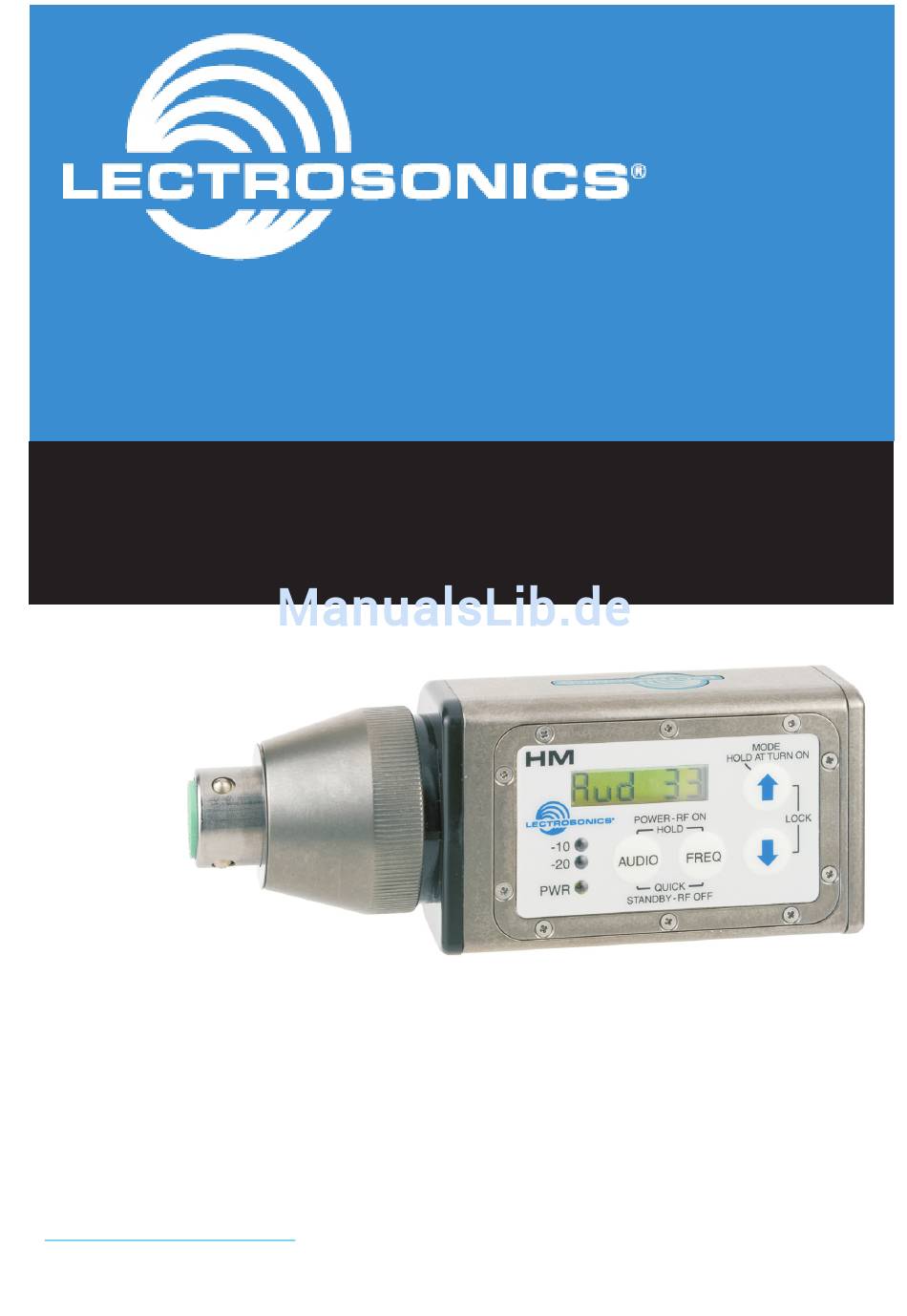

K u r z a n l e i t u n g
HM Aufsteck-
sender
US-Patent 7,225,135
Tragen Sie hier Ihre Daten ein:
Seriennummer:
Kaufdatum:
Diese Kurzanleitung soll Ihnen zu Beginn bei der Einrichtung und Bedienung Ihres Lectrosonics Geräts helfen.
Die ausführliche Bedienungsanleitung finden Sie in der aktuellen Version zum Download unter:
www.lectrosonics.com/manuals

Werbung

loading

Verwandte Anleitungen für Lectrosonics HM

Inhaltszusammenfassung für Lectrosonics HM

  • Seite 1 HM Aufsteck- sender US-Patent 7,225,135 Tragen Sie hier Ihre Daten ein: Seriennummer: Kaufdatum: Diese Kurzanleitung soll Ihnen zu Beginn bei der Einrichtung und Bedienung Ihres Lectrosonics Geräts helfen. Die ausführliche Bedienungsanleitung finden Sie in der aktuellen Version zum Download unter: www.lectrosonics.com/manuals...

  • Seite 2: Bedienelemente Und Funktionen

    Zur Anzeige des Status oder Werts der gewählten Funktion. LED PWR Zeigt den Einschaltstatus und den Batteriezustand. XLR-Eingangsbuchse Genormte 3polige Switchcraft XLR-Buchse. Der HM lässt sich an einem Standardmikrofon befestigen und verriegeln. Modulationsanzeige-LED Diese LED leuchtet rot oder grün und zeigt so den Signalpegel am Audioeingang an.

  • Seite 3: Bedienung

    überprüfen oder verändern, ohne dass ein Signal ausgesendet wird. Auswahl des Kompatibilitätsmodus Der Sender HM arbeitet mit allen Digital Hybrid Wireless® Empfängern im originalen, kompanderlosen Betrieb zusammen. Außerdem arbeitet er mit den Analogempfängern der Serien 200, 100 und IFB sowie einigen Analog- Kompatibilitätsmodus Serie...

  • Seite 4: Einstellen Der Sendefrequenz

    Gerät abzuschalten, während der Bildschirm Kompatibilitätsmodus angezeigt wird, drücken Sie gleichzeitig die Tasten AUDIO und FREQ. Einstellen der Sendefrequenz Die Sendefrequenz des HM kann wahlweise in MHz oder als zweistellige Hexadezimalzahl angezeigt werden Durch Drücken der Taste FREQ kann Frequenzanzeige in Mhz zwischen diesen beiden Anzeigen umgeschaltet werden.
  • Seite 5 Anschluss eines Mikrofons und Einstellen der Verstärkung Die LEDs der Modulationsanzeige auf dem Bedienfeld zeigen das Ansprechen des Begrenzers. (Siehe Tabelle unten) Nach der Einstellung sollte die Eingangsempfindlichkeit des Senders nicht dazu benutzt werden, die Lautstärke Ihrer Beschallungsanlage oder den Pegel der Aufzeichnung zu regeln. Diese Verstärkungseinstellung passt die Eingangsverstärkung des Senders an den Ausgangspegel des Mikrofons, die Lautstärke des Vortragenden und die Position des Mikrofons an.

  • Seite 6: Einsetzen Der Batterien

    Einsetzen der Batterien Der Sender HM wird mit zwei Batterien der Größe AA betrieben. Für eine möglichst lange Betriebsdauer empfehlen wird Lithiumbatterien. Mit Lithiumbatterien erreichen Sie bei Raumtemperatur und eingeschalteter Phantomspeisung eine Betriebsdauer von ca. 9 Stunden. Hinweis: Normale Zink-Kohle-Batterien mit der Bezeichnung „Heavy Duty“ oder „lange Lebensdauer“...
  • Seite 7 Sender am Mikrofon hörbar einrastet. Ziehen Sie leicht daran, um die sichere Verriegelung zu prüfen. Hinweis: Drehen Sie zum Trennen von Mikrofon und Sender den Ring am HM, bis sich das Mikrofon von allein löst. Ziehen Sie nicht am Mikrofon.
  • Seite 8 Umgang oder Transport. Diese Garantie gilt nicht für gebrauchte oder Vor- führgeräte. Falls ein Fehler auftritt, werden defekte Teile von Lectrosonics Inc., in deren Ermessen, ohne Berechnung der Teile- und Arbeitskosten repariert oder ausgetauscht. Falls Lectrosonics Inc. den Fehler in Ihrem Gerät nicht beheben kann, wird es kostenlos gegen ein ähnliches neues Gerät ausgetauscht.
