Technische Daten, Montage, Verdrahtung
3.11

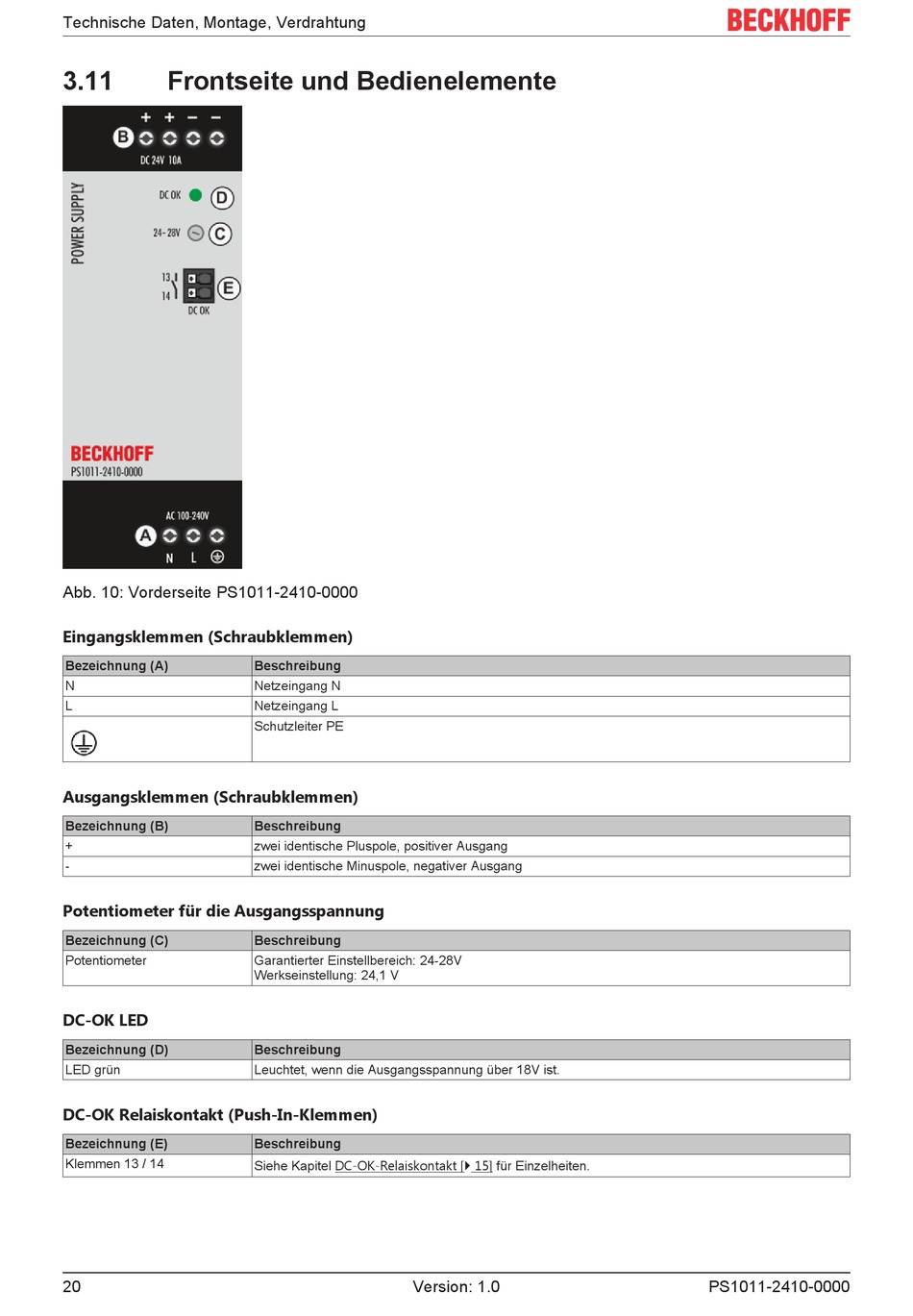

Frontseite und Bedienelemente
Abb. 10: Vorderseite PS1011-2410-0000
Eingangsklemmen (Schraubklemmen)
Bezeichnung (A)
N
L
Ausgangsklemmen (Schraubklemmen)
Bezeichnung (B)
+
-
Potentiometer für die Ausgangsspannung
Bezeichnung (C)
Potentiometer
DC-OK LED
Bezeichnung (D)
LED grün
DC-OK Relaiskontakt (Push-In-Klemmen)
Bezeichnung (E)
Klemmen 13 / 14
20
Beschreibung
Netzeingang N
Netzeingang L
Schutzleiter PE
Beschreibung
zwei identische Pluspole, positiver Ausgang
zwei identische Minuspole, negativer Ausgang
Beschreibung
Garantierter Einstellbereich: 24-28V
Werkseinstellung: 24,1 V
Beschreibung
Leuchtet, wenn die Ausgangsspannung über 18V ist.
Beschreibung
Siehe Kapitel DC-OK-Relaiskontakt [} 15] für Einzelheiten.
Version: 1.0
PS1011-2410-0000
