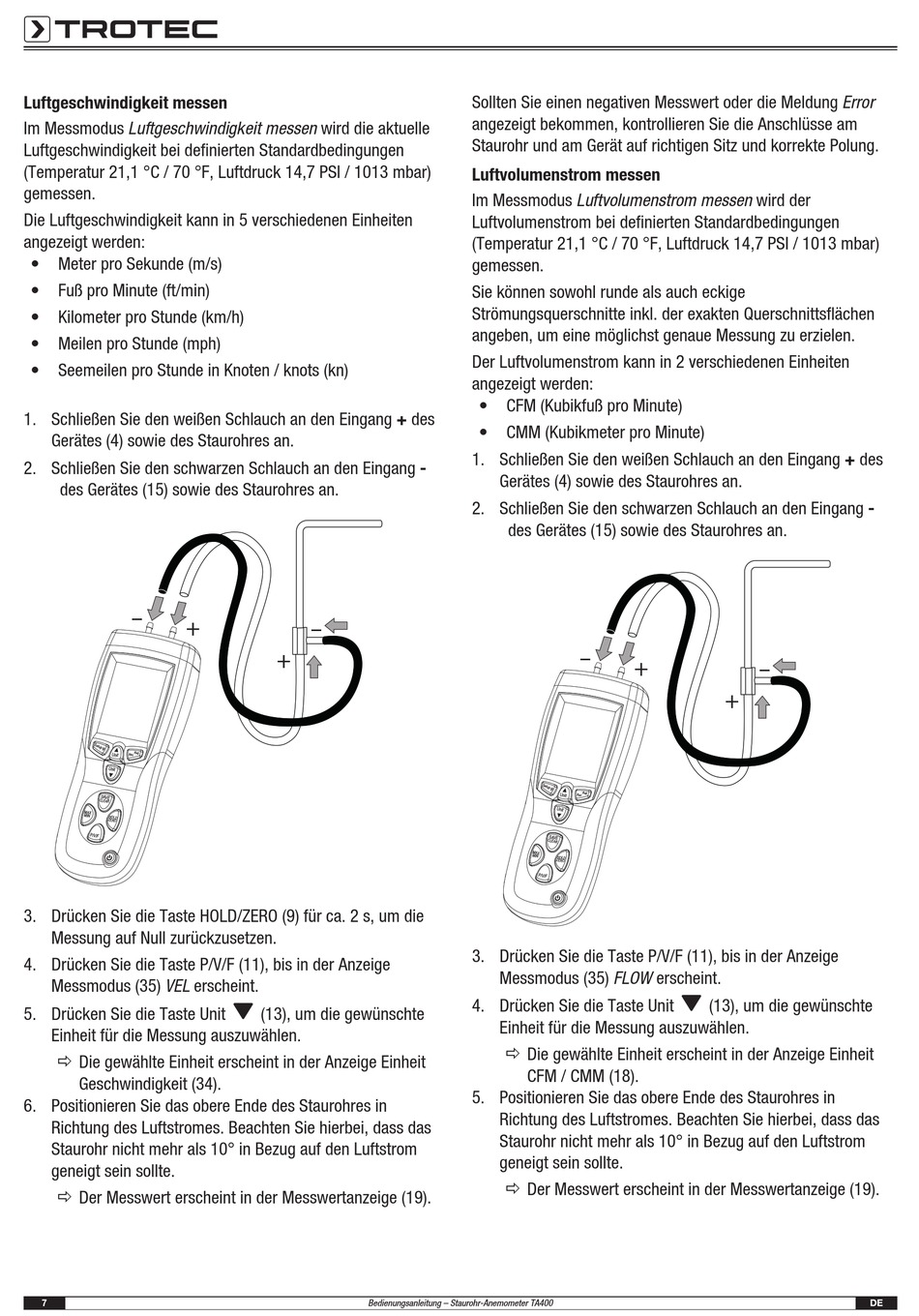

Luftgeschwindigkeit Messen - Trotec TA400 Bedienungsanleitung

Luftgeschwindigkeit messen

Im Messmodus Luftgeschwindigkeit messen wird die aktuelle
Luftgeschwindigkeit bei definierten Standardbedingungen
(Temperatur 21,1 °C / 70 °F, Luftdruck 14,7 PSI / 1013 mbar)
gemessen.
Die Luftgeschwindigkeit kann in 5 verschiedenen Einheiten
angezeigt werden:
• Meter pro Sekunde (m/s)
• Fuß pro Minute (ft/min)
• Kilometer pro Stunde (km/h)
• Meilen pro Stunde (mph)
• Seemeilen pro Stunde in Knoten / knots (kn)
1. Schließen Sie den weißen Schlauch an den Eingang + des
Gerätes (4) sowie des Staurohres an.
2. Schließen Sie den schwarzen Schlauch an den Eingang -
des Gerätes (15) sowie des Staurohres an.
3. Drücken Sie die Taste HOLD/ZERO (9) für ca. 2 s, um die
Messung auf Null zurückzusetzen.
4. Drücken Sie die Taste P/V/F (11), bis in der Anzeige
Messmodus (35) VEL erscheint.
5. Drücken Sie die Taste Unit
Einheit für die Messung auszuwählen.
ð Die gewählte Einheit erscheint in der Anzeige Einheit
Geschwindigkeit (34).
6. Positionieren Sie das obere Ende des Staurohres in
Richtung des Luftstromes. Beachten Sie hierbei, dass das
Staurohr nicht mehr als 10° in Bezug auf den Luftstrom
geneigt sein sollte.
ð Der Messwert erscheint in der Messwertanzeige (19).
7
(13), um die gewünschte
Bedienungsanleitung – Staurohr-Anemometer TA400
Sollten Sie einen negativen Messwert oder die Meldung Error
angezeigt bekommen, kontrollieren Sie die Anschlüsse am
Staurohr und am Gerät auf richtigen Sitz und korrekte Polung.
Luftvolumenstrom messen
Im Messmodus Luftvolumenstrom messen wird der
Luftvolumenstrom bei definierten Standardbedingungen
(Temperatur 21,1 °C / 70 °F, Luftdruck 14,7 PSI / 1013 mbar)
gemessen.
Sie können sowohl runde als auch eckige
Strömungsquerschnitte inkl. der exakten Querschnittsflächen
angeben, um eine möglichst genaue Messung zu erzielen.
Der Luftvolumenstrom kann in 2 verschiedenen Einheiten
angezeigt werden:
• CFM (Kubikfuß pro Minute)
• CMM (Kubikmeter pro Minute)
1. Schließen Sie den weißen Schlauch an den Eingang + des
Gerätes (4) sowie des Staurohres an.
2. Schließen Sie den schwarzen Schlauch an den Eingang -
des Gerätes (15) sowie des Staurohres an.
3. Drücken Sie die Taste P/V/F (11), bis in der Anzeige
Messmodus (35) FLOW erscheint.
4. Drücken Sie die Taste Unit
Einheit für die Messung auszuwählen.
ð Die gewählte Einheit erscheint in der Anzeige Einheit
CFM / CMM (18).
5. Positionieren Sie das obere Ende des Staurohres in
Richtung des Luftstromes. Beachten Sie hierbei, dass das
Staurohr nicht mehr als 10° in Bezug auf den Luftstrom
geneigt sein sollte.
ð Der Messwert erscheint in der Messwertanzeige (19).
(13), um die gewünschte
DE
