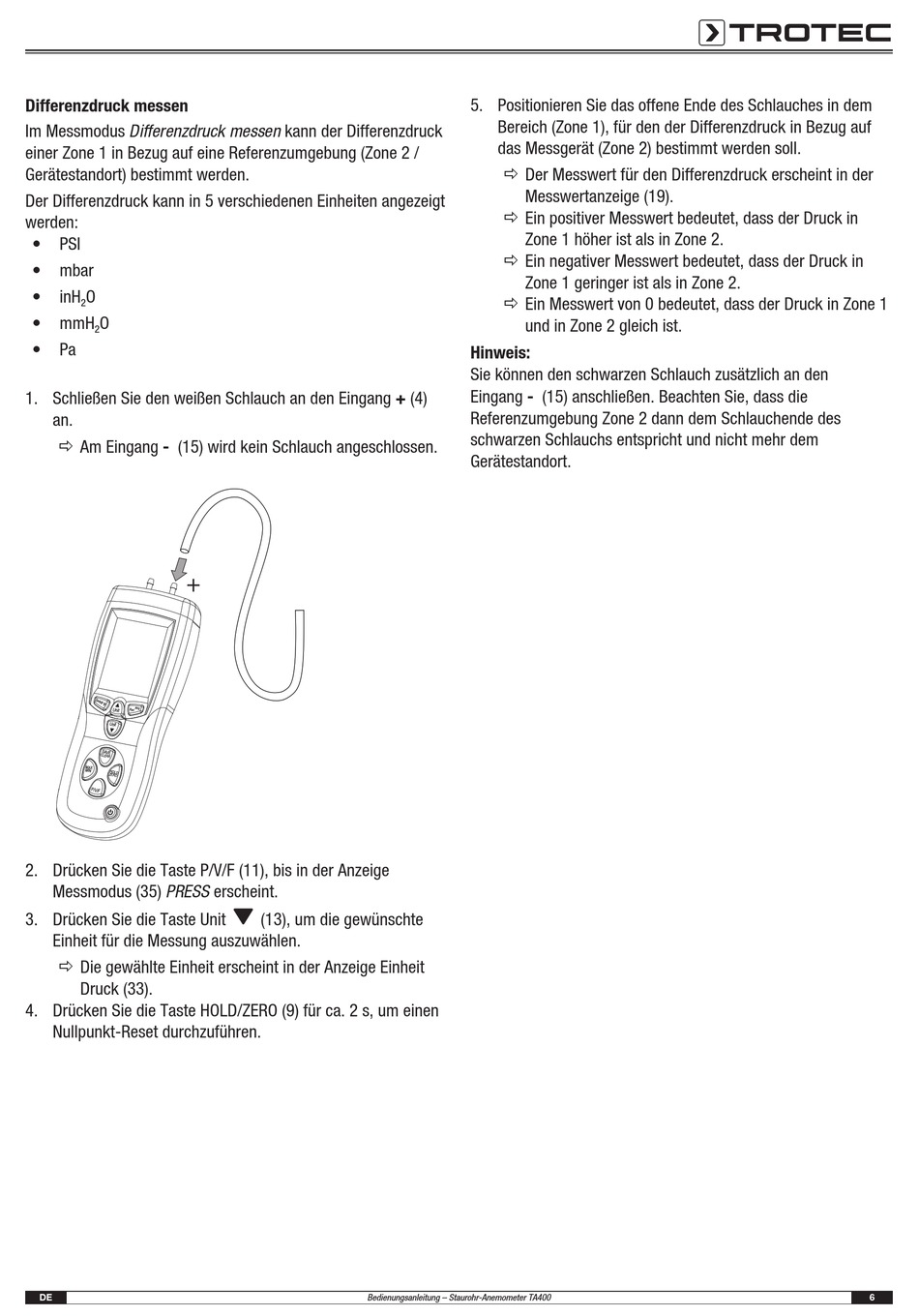

Differenzdruck messen
Im Messmodus Differenzdruck messen kann der Differenzdruck
einer Zone 1 in Bezug auf eine Referenzumgebung (Zone 2 /
Gerätestandort) bestimmt werden.
Der Differenzdruck kann in 5 verschiedenen Einheiten angezeigt
werden:
• PSI
• mbar
• inH O
2
• mmH O
2
• Pa
1. Schließen Sie den weißen Schlauch an den Eingang + (4)
an.
ð Am Eingang - (15) wird kein Schlauch angeschlossen.
2. Drücken Sie die Taste P/V/F (11), bis in der Anzeige
Messmodus (35) PRESS erscheint.
3. Drücken Sie die Taste Unit
Einheit für die Messung auszuwählen.
ð Die gewählte Einheit erscheint in der Anzeige Einheit
Druck (33).
4. Drücken Sie die Taste HOLD/ZERO (9) für ca. 2 s, um einen
Nullpunkt-Reset durchzuführen.
DE
(13), um die gewünschte
Bedienungsanleitung – Staurohr-Anemometer TA400
5. Positionieren Sie das offene Ende des Schlauches in dem
Bereich (Zone 1), für den der Differenzdruck in Bezug auf
das Messgerät (Zone 2) bestimmt werden soll.
ð Der Messwert für den Differenzdruck erscheint in der
Messwertanzeige (19).
ð Ein positiver Messwert bedeutet, dass der Druck in
Zone 1 höher ist als in Zone 2.
ð Ein negativer Messwert bedeutet, dass der Druck in
Zone 1 geringer ist als in Zone 2.
ð Ein Messwert von 0 bedeutet, dass der Druck in Zone 1
und in Zone 2 gleich ist.
Hinweis:
Sie können den schwarzen Schlauch zusätzlich an den
Eingang - (15) anschließen. Beachten Sie, dass die
Referenzumgebung Zone 2 dann dem Schlauchende des
schwarzen Schlauchs entspricht und nicht mehr dem
Gerätestandort.
