Benutzerhandbuch | Regler für Verflüssigungssätze, Optyma™ Plus
Bitte bei der Installation beachten:
Unbeabsichtigte Beschädigungen, eine unsachgemäße Installation
und/oder ungünstige Bedingungen vor Ort können zu Fehlfunktionen
der Regelung und schließlich zum Ausfall der Anlage führen. Unsere
Produkte weisen alle möglichen Schutzvorrichtungen auf, um diese
Fehler zu verhindern. Jedoch kann zum Beispiel eine unsachgemäße
Installation immer noch Probleme verursachen. Erfolgen die Installa-
tion und der Betrieb nicht nach den anerkannten Regeln der Technik,
kann auch ein elektronischer Regler daraus folgende Mängel nicht
ausgleichen.

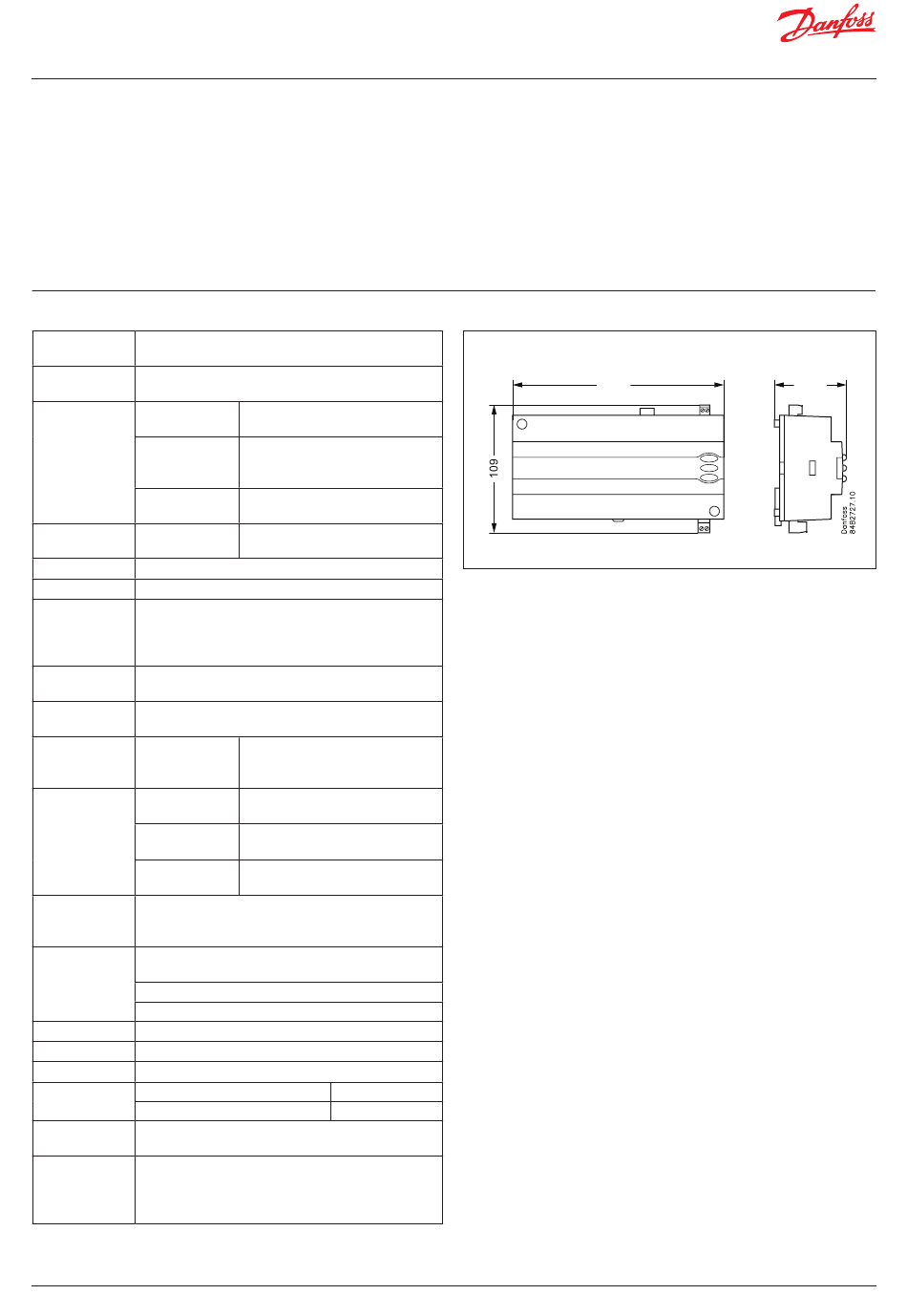

Daten
Versorgungs-
230 V a.c. +10/-15 %. 5 VA, 50 / 60 Hz
spannung
Fühler S2, S3,
Pt 1000
S4, S5, S6
Messbereich
Genauigkeit Regler
Pt 1000 Fühler
Messung von Druckmessum-
Pc, Ps former
Display LED, 3-Stellig
Externes Display EKA 163B oder 164B (Evtl. EKA 163A oder 164A)
Signal von Kontaktfunktionen
Digitale Eingän- Vergoldete Kontakte erforderlich.
ge DI1 + DI2 Kabel dürfen max. 15 m lang sein.
Bei längerem Abstand Hilfsrelais benutzen.
Digitaler Ein-
230 V a.c. vom Nieder-/Hochdruckschalter
gang DI3
Elektrischer An-
Max. 1,5 mm
schlußleitung
Triac Ausgang Lüfter
Relais* Comp, CCH
Alarm, Lüfter,
Aux
2 Stück. 0-10 V d.c. (für externe Drehzahl-Regelung
Analog Ausgang der Lüfter und Verdichter)
Min. load = 10 K Ohm. (Max. 1 mA)
-25 bis +55°C Beim Betrieb
-40 bis +70°C Beim Transport
Umgebungs-
temperatur 20-80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Schutzart IP 20
Montage Auf DIN-Schiene oder an Wand
Gewicht 0,4 Kg
Fest
Datenkommuni-
kation
Ausbaumöglichkeit
Gangreserve für
4 Stunden
die Uhr
EU Niederspannungsreichlinie und EMV Anforderun-
gen für CE-Kennzeichnung werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2
EMC-geprüft gem. EN 61000-6-2 and EN 61000-6-3
* Comp und CCH sind 16 A Relais. Alarm und Lüfter sind 8 A Relais. Max. Belastung darf nicht
überschritten werden.
© Danfoss | DCS (vt) | 2020.02
-60 bis +120°C
(S3 bis 150°C)
±1 K unter -35°C
± 0,5 K zwischen -35 bis +25°C;
±1 K über +25°C
±0,3 K bei 0°C
±0,005 K per °C
Ratiometrisch. z.B. AKS 32R
2 für Schalttafelausführung
Max. 240 V a.c. , Min. 28 V a.c.
Max. 2,0 A
Leakage < 1 mA
CE
(250 V a.c.)
4 (3) A
4 (3) A
MODBUS
LON
Danfoss übernimmt keine Haftung für Produkte oder Anlagenkompo-
nenten, die durch die oben genannten Ursachen beschädigt werden.
Es obliegt dem Installateur, die Installation sorgfältig zu prüfen und die
erforderlichen Schutzvorrichtungen vorzusehen. Besonders hervor-
gehoben werden soll hier die Wichtigkeit der Signale, die dem Regler
ein Anhalten des Verdichters anzeigen ebenso wie die Notwendigkeit,
Flüssigkeitssammler im Vorlauf von Verdichtern zu installieren.
Wenden Sie sich für eine weiterführende Beratung oder Ähnliches
an Ihren Danfoss-Vertriebspartner vor Ort. Er/sie wird Ihnen gerne
behilflich sein.
180 61.5
