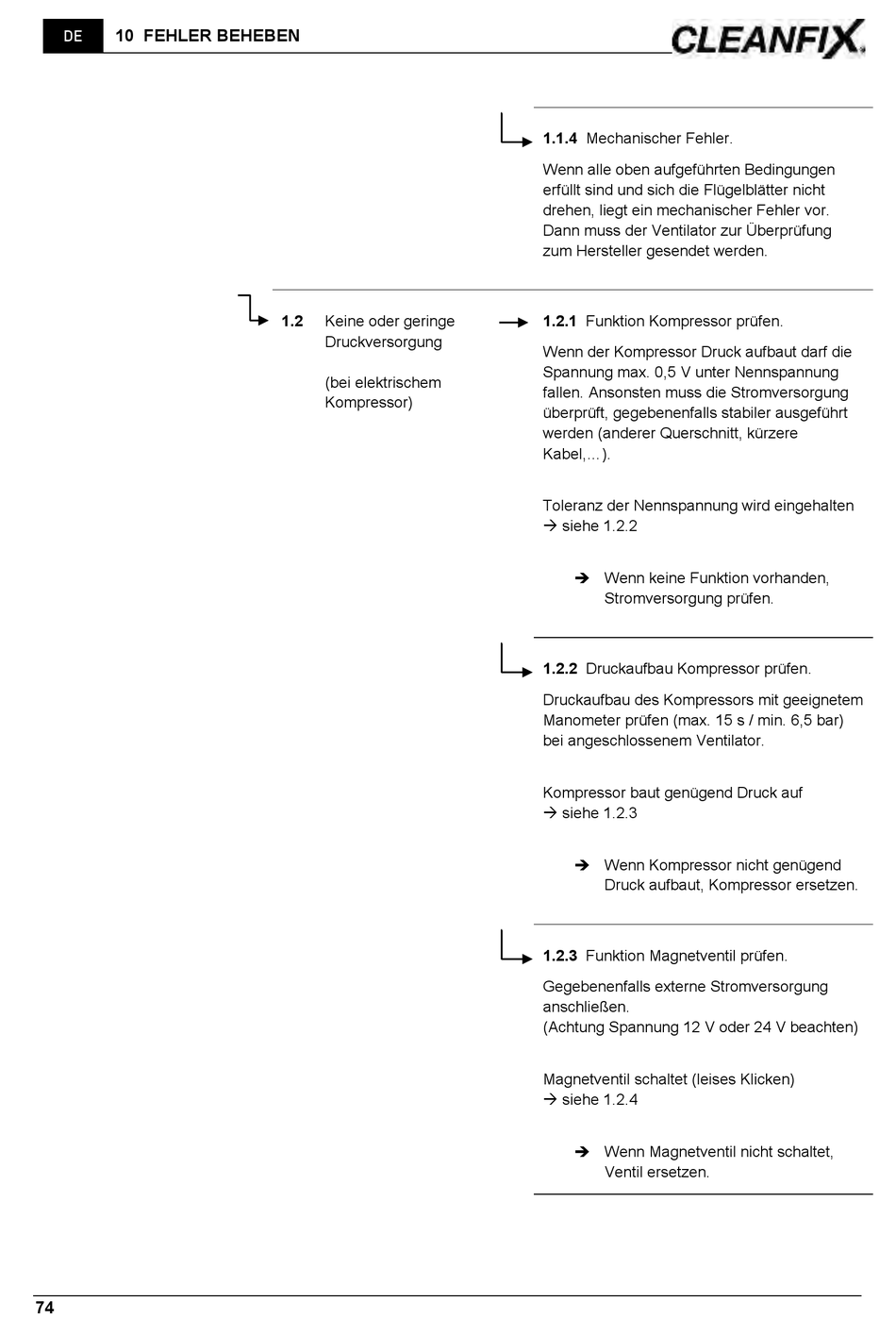

10 FEHLER BEHEBEN
DE
74
1.2

Keine oder geringe

Druckversorgung
(bei elektrischem
Kompressor)
1.1.4 Mechanischer Fehler.
Wenn alle oben aufgeführten Bedingungen
erfüllt sind und sich die Flügelblätter nicht
drehen, liegt ein mechanischer Fehler vor.
Dann muss der Ventilator zur Überprüfung
zum Hersteller gesendet werden.
1.2.1 Funktion Kompressor prüfen.
Wenn der Kompressor Druck aufbaut darf die
Spannung max. 0,5 V unter Nennspannung
fallen. Ansonsten muss die Stromversorgung
überprüft, gegebenenfalls stabiler ausgeführt
werden (anderer Querschnitt, kürzere
Kabel,...).
Toleranz der Nennspannung wird eingehalten
 siehe 1.2.2
 Wenn keine Funktion vorhanden,
Stromversorgung prüfen.
1.2.2 Druckaufbau Kompressor prüfen.
Druckaufbau des Kompressors mit geeignetem
Manometer prüfen (max. 15 s / min. 6,5 bar)
bei angeschlossenem Ventilator.
Kompressor baut genügend Druck auf
 siehe 1.2.3
 Wenn Kompressor nicht genügend
Druck aufbaut, Kompressor ersetzen.
1.2.3 Funktion Magnetventil prüfen.
Gegebenenfalls externe Stromversorgung
anschließen.
(Achtung Spannung 12 V oder 24 V beachten)
Magnetventil schaltet (leises Klicken)
 siehe 1.2.4
 Wenn Magnetventil nicht schaltet,
Ventil ersetzen.
