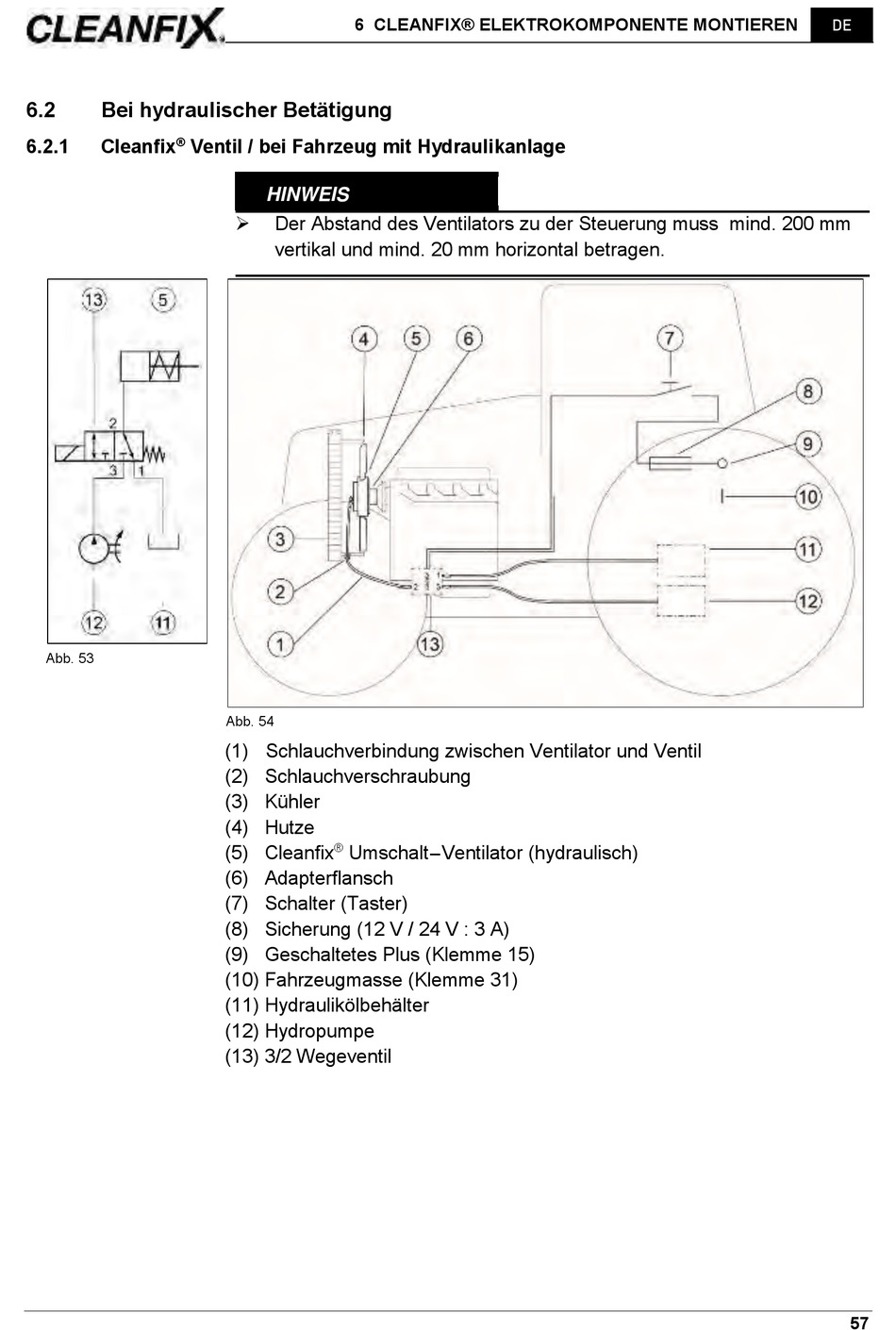

6.2
Bei hydraulischer Betätigung
6.2.1
Cleanfix
Ventil / bei Fahrzeug mit Hydraulikanlage
®
Abb. 53
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm
vertikal und mind. 20 mm horizontal betragen.
Abb. 54
(1) Schlauchverbindung zwischen Ventilator und Ventil
(2) Schlauchverschraubung
(3) Kühler
(4) Hutze
(5) Cleanfix
®
Umschalt-Ventilator (hydraulisch)
(6) Adapterflansch
(7) Schalter (Taster)
(8) Sicherung (12 V / 24 V : 3 A)
(9) Geschaltetes Plus (Klemme 15)
(10) Fahrzeugmasse (Klemme 31)
(11) Hydraulikölbehälter
(12) Hydropumpe
(13) 3/2 Wegeventil
DE
57
