5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE

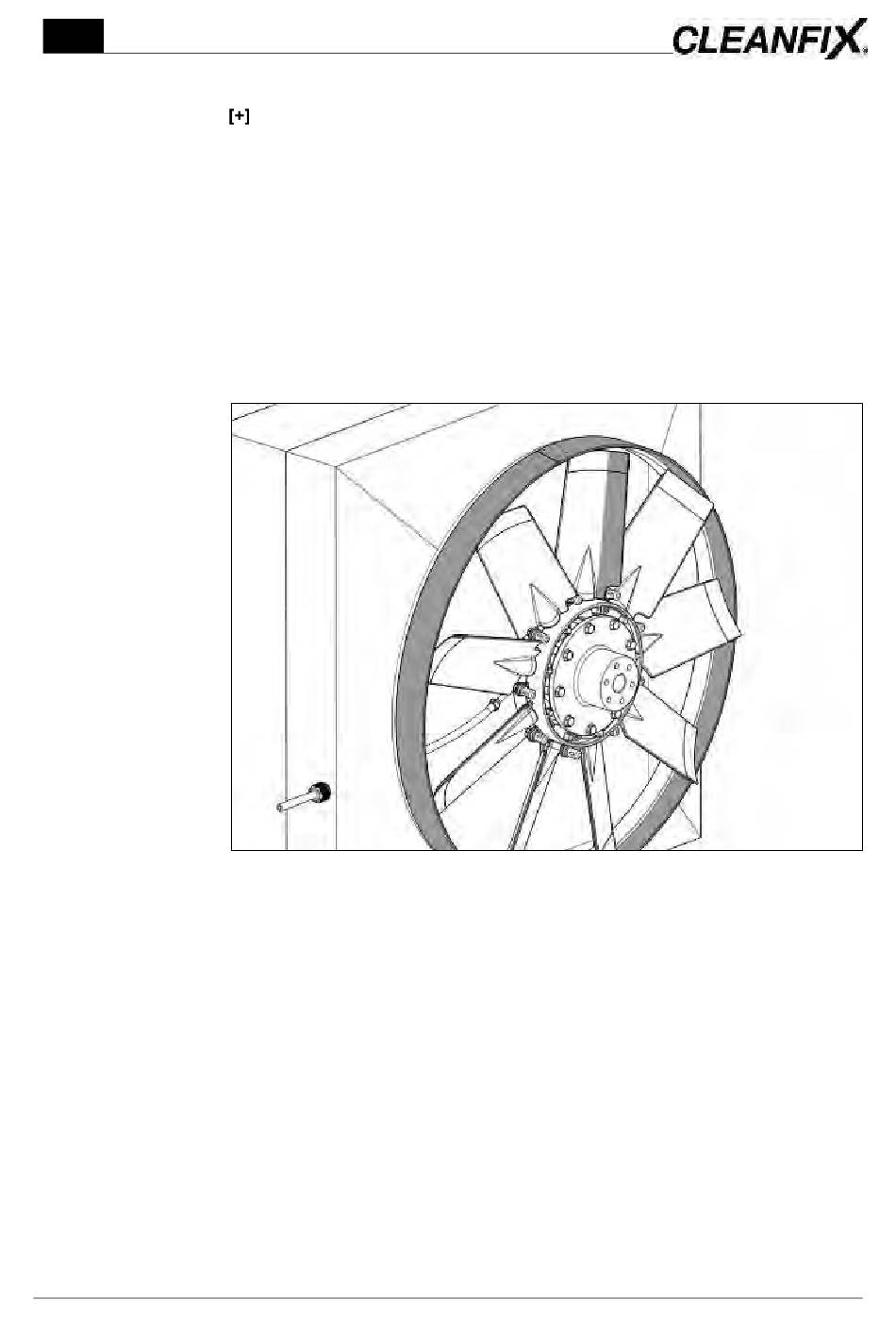

Optional: Blechring
Je nach Bauart der Maschine ist im Lieferumfang ein zusätzlicher
Blechring vorhanden. Dieser muss an der Hutze montiert werden, damit
er den Luftstrom führen kann. Beim Einbau darauf achten, dass sich
das Flügelblattprofil bei saugendem Ventilator 1/3 und bei blasendem
Ventilator 2/3 außerhalb des Blechrings befindet. Innerhalb des
Blechrings muss sich der Ventilator mit umgeschwenkten Flügelblättern
frei bewegen können. Um eine Kollision mit dem Ventilator zu
vermeiden, muss der Blechring ordnungsgemäß an der Hutze befestigt
werden.
Abb. 26
32
