6.1 Bei pneumatischer Betätigung
6.1.1 Cleanfix Ventil / für Fahrzeug mit Druckluftanlage
®
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm

vertikal und mind. 20 mm horizontal betragen.

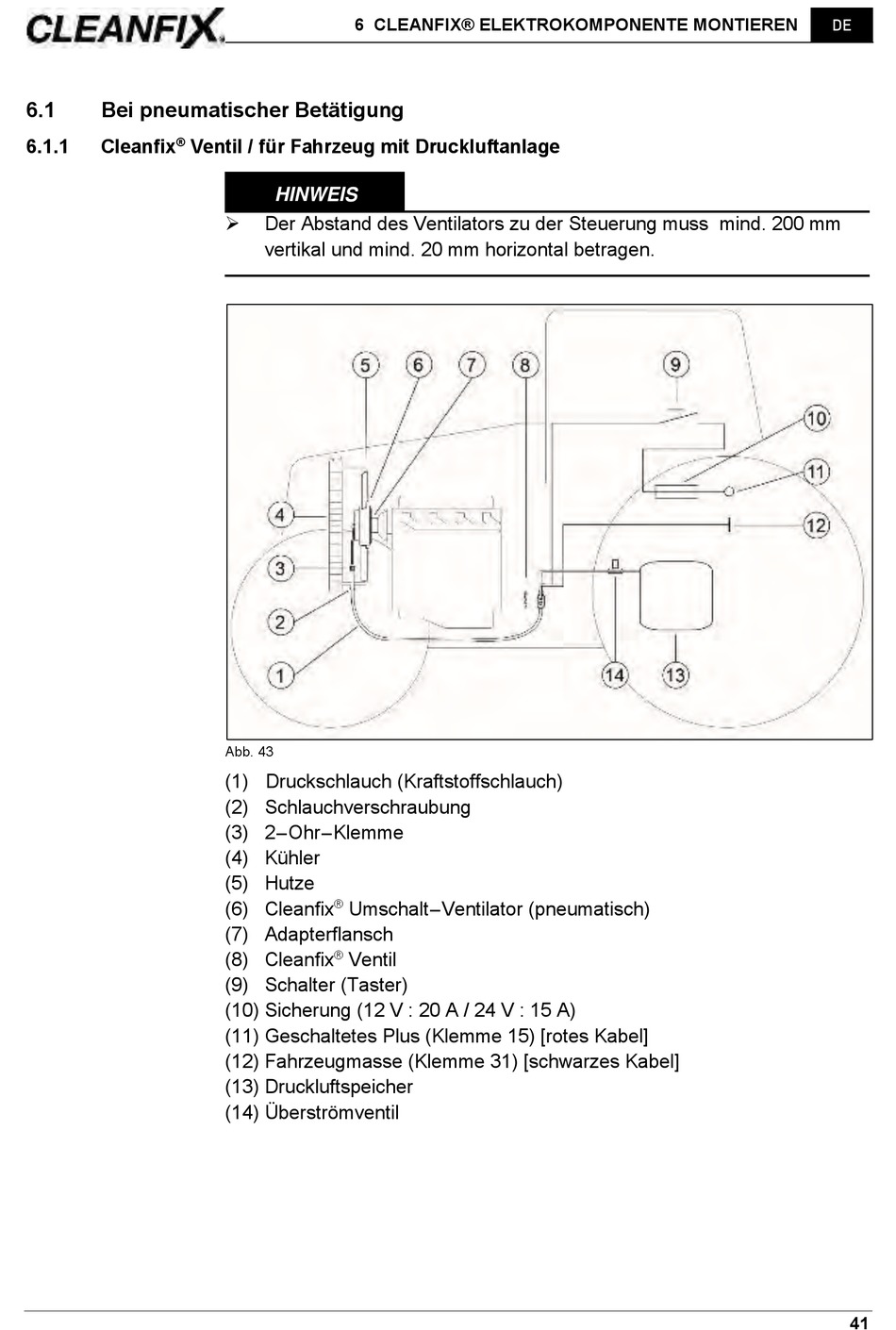

Abb. 43
(1) Druckschlauch (Kraftstoffschlauch)
(2) Schlauchverschraubung
(3) 2-Ohr-Klemme
(4) Kühler
(5) Hutze
(6) Cleanfix ® Umschalt-Ventilator (pneumatisch)
(7) Adapterflansch
(8) Cleanfix ® Ventil
(9) Schalter (Taster)
(10) Sicherung (12 V : 20 A / 24 V : 15 A)
(11) Geschaltetes Plus (Klemme 15) [rotes Kabel]
(12) Fahrzeugmasse (Klemme 31) [schwarzes Kabel]
(13) Druckluftspeicher
(14) Überströmventil
