5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
30
HINWEIS
Sachschäden durch zu hohe Spannung des Druckschlauchs!
Steht die Drehdurchführung am Ventilator durch den Schlauch unter
Spannung, verschleißen die Dichtungen an der Drehdurchführung und der
Ventilator wird undicht.
Optimal fixiert ist der Druckschlauch dann, wenn eine Rotation der
Drehdurchführung um bis zu 15° möglich ist.
Ggf. Schlauchverschraubung wieder öffnen.

Schlauch entsprechend neu spannen.

Schlauchverschraubung wieder schließen.


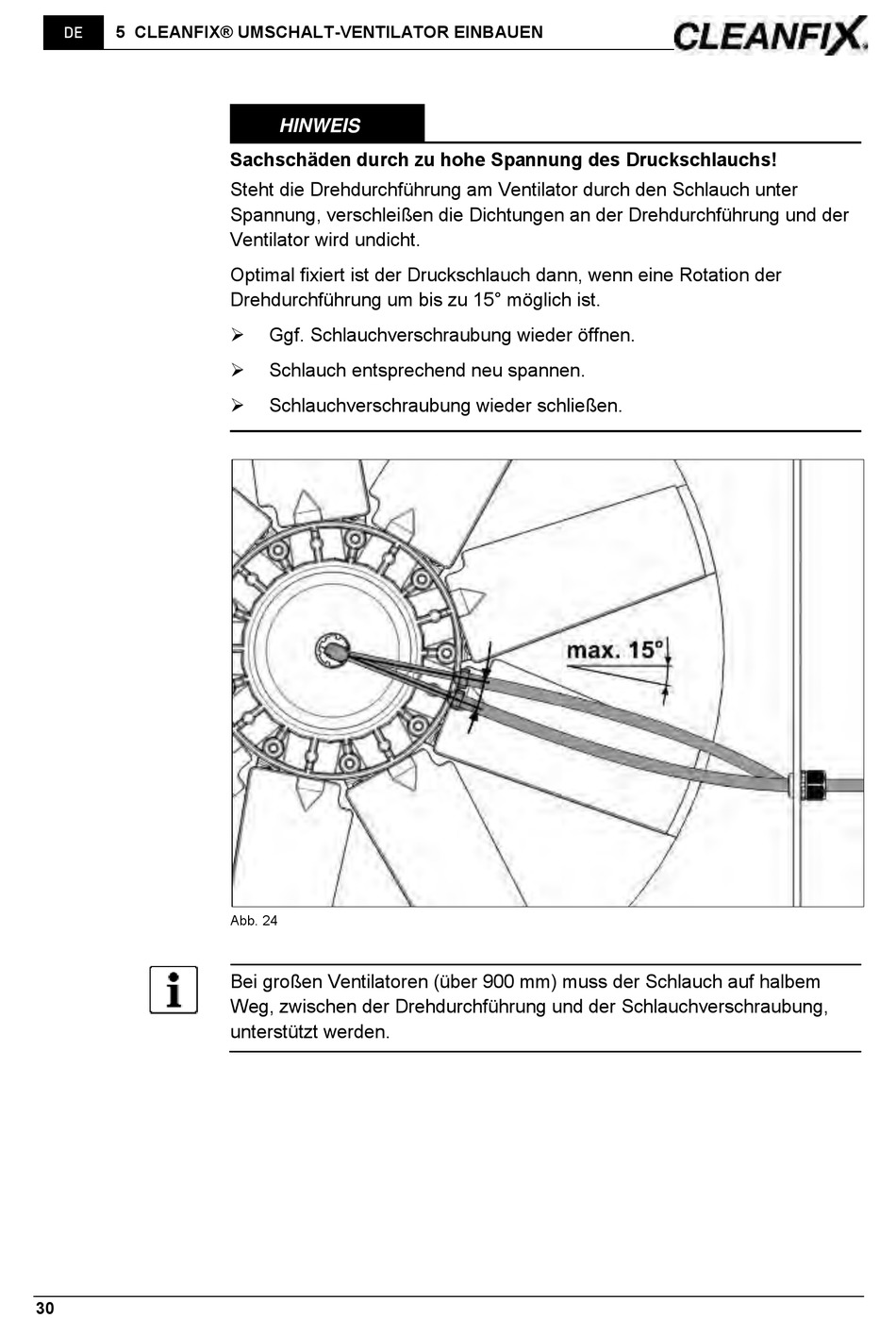

Abb. 24
Bei großen Ventilatoren (über 900 mm) muss der Schlauch auf halbem
Weg, zwischen der Drehdurchführung und der Schlauchverschraubung,
unterstützt werden.
