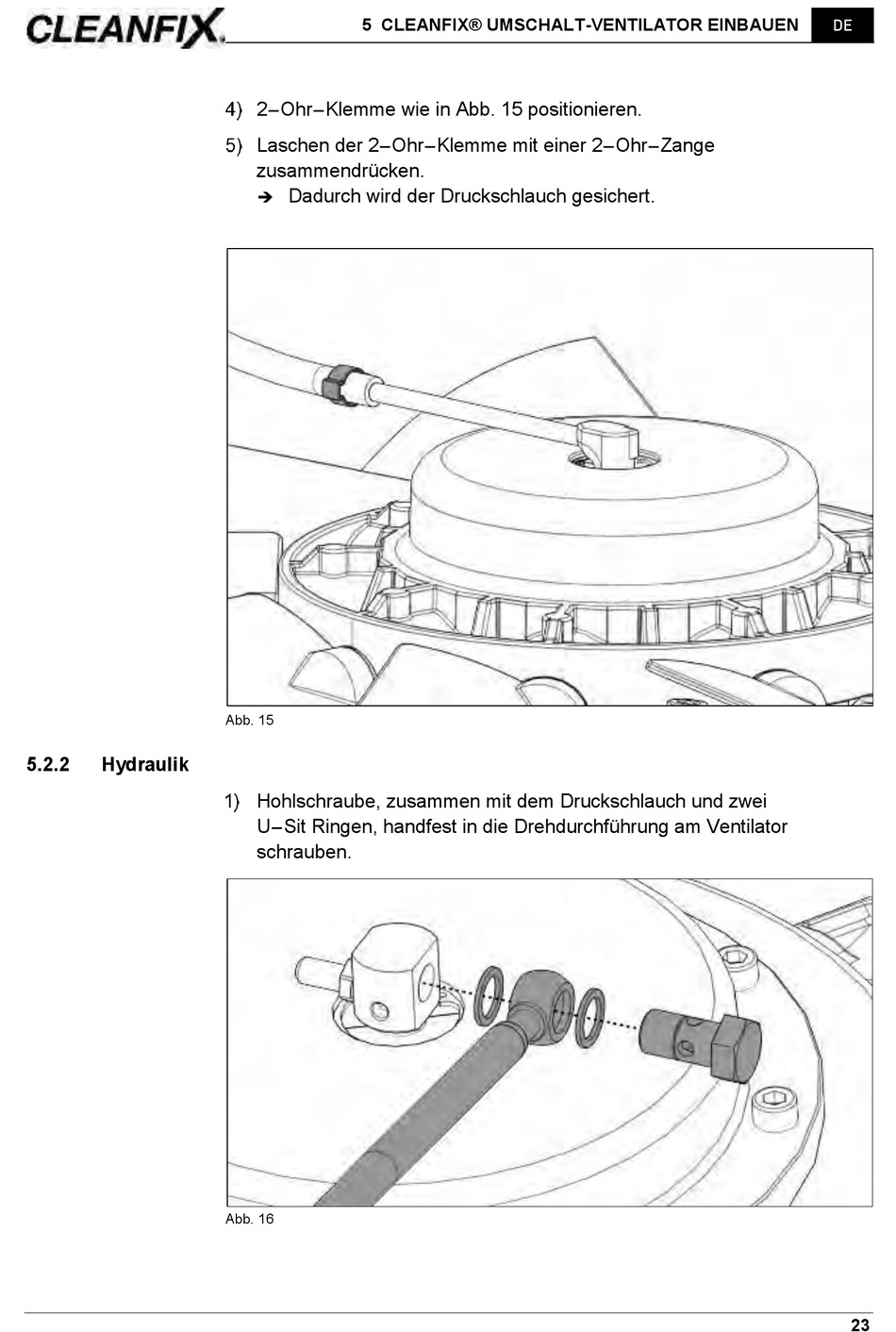

Hydraulik - Cleanfix C162 Betriebsanleitung

5.2.2

Hydraulik

5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
2-Ohr-Klemme wie in Abb. 15 positionieren.
Laschen der 2-Ohr-Klemme mit einer 2-Ohr-Zange
zusammendrücken.
Dadurch wird der Druckschlauch gesichert.

Abb. 15
Hohlschraube, zusammen mit dem Druckschlauch und zwei
U-Sit Ringen, handfest in die Drehdurchführung am Ventilator
schrauben.
Abb. 16
