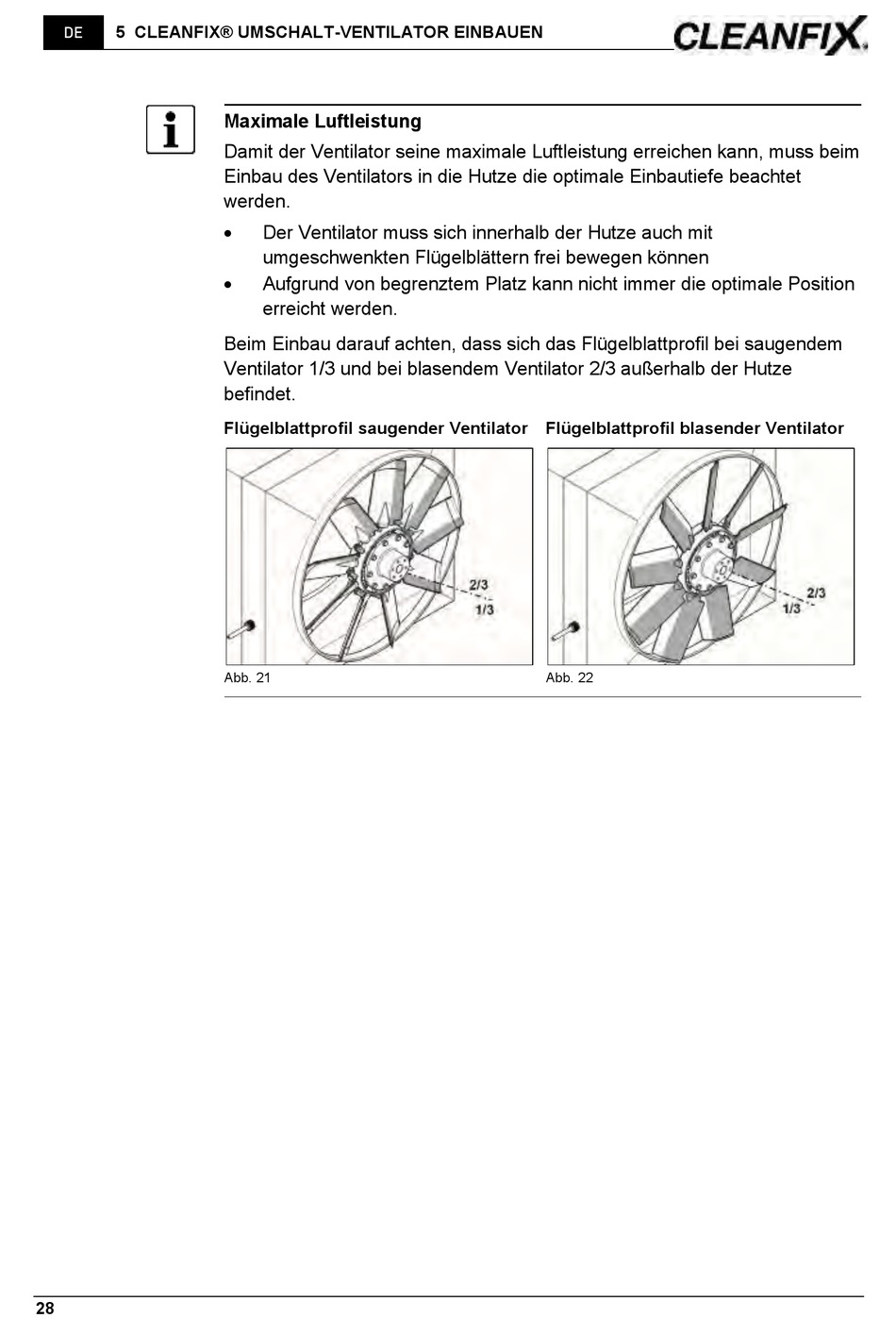

5 CLEANFIX® UMSCHALT-VENTILATOR EINBAUEN
DE
28
Maximale Luftleistung
Damit der Ventilator seine maximale Luftleistung erreichen kann, muss beim
Einbau des Ventilators in die Hutze die optimale Einbautiefe beachtet
werden.
 Der Ventilator muss sich innerhalb der Hutze auch mit
umgeschwenkten Flügelblättern frei bewegen können
Aufgrund von begrenztem Platz kann nicht immer die optimale Position

erreicht werden.
Beim Einbau darauf achten, dass sich das Flügelblattprofil bei saugendem
Ventilator 1/3 und bei blasendem Ventilator 2/3 außerhalb der Hutze
befindet.
Flügelblattprofil saugender Ventilator
Abb. 21
Flügelblattprofil blasender Ventilator
Abb. 22
