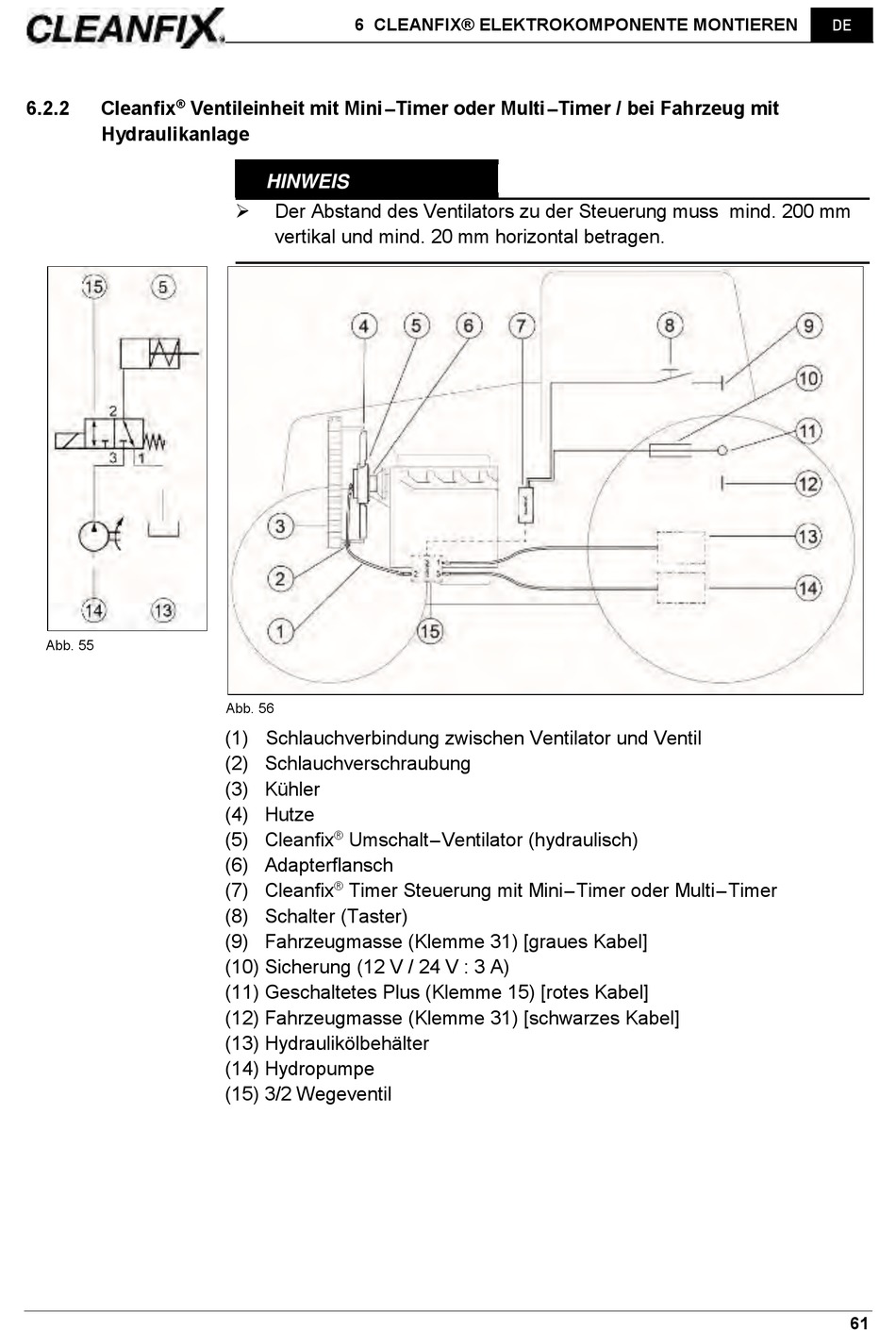

6.2.2 Cleanfix Ventileinheit mit Mini-Timer oder Multi-Timer / bei Fahrzeug mit
®
Hydraulikanlage
Abb. 55
6 CLEANFIX® ELEKTROKOMPONENTE MONTIEREN
HINWEIS
Der Abstand des Ventilators zu der Steuerung muss mind. 200 mm

vertikal und mind. 20 mm horizontal betragen.
Abb. 56
(1) Schlauchverbindung zwischen Ventilator und Ventil
(2) Schlauchverschraubung
(3) Kühler
(4) Hutze
(5) Cleanfix Umschalt-Ventilator (hydraulisch)
®
(6) Adapterflansch
(7) Cleanfix Timer Steuerung mit Mini-Timer oder Multi-Timer
®
(8) Schalter (Taster)
(9) Fahrzeugmasse (Klemme 31) [graues Kabel]
(10) Sicherung (12 V / 24 V : 3 A)
(11) Geschaltetes Plus (Klemme 15) [rotes Kabel]
(12) Fahrzeugmasse (Klemme 31) [schwarzes Kabel]
(13) Hydraulikölbehälter
(14) Hydropumpe
(15) 3/2 Wegeventil
